山地车后避震轮毂减速衬套结构

　　该零件用于山地车后减震器与车架转点或轮毂安装区域之间，核心作用是通过一个对开式环形衬套限制相对转动、调整安装间隙，并在减震工作过程中提供稳定的定位边界。实际装车时，这类环形件通常套在减震器安装轴、轮毂轴套或转点衬套外侧，依靠两个半环合拢后形成的内孔抱紧配合面，再由侧向螺钉锁紧，使减震器在受到冲击、回弹和侧向载荷时仍保持同轴状态，避免安装孔位因反复摆动而出现旷量。

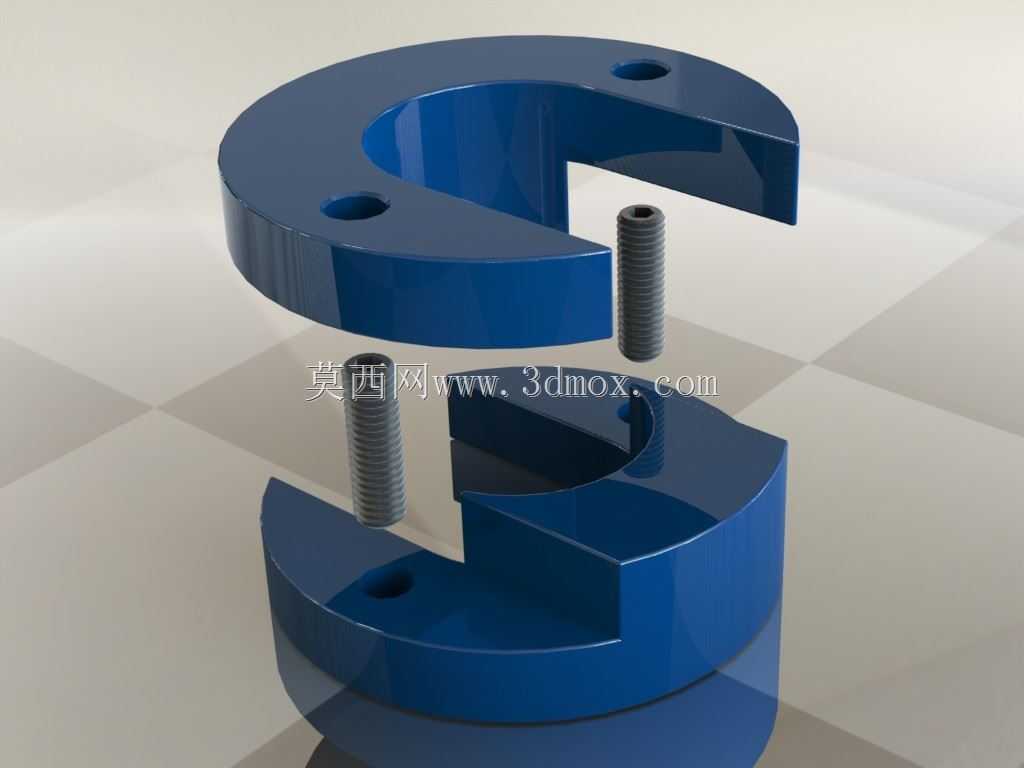

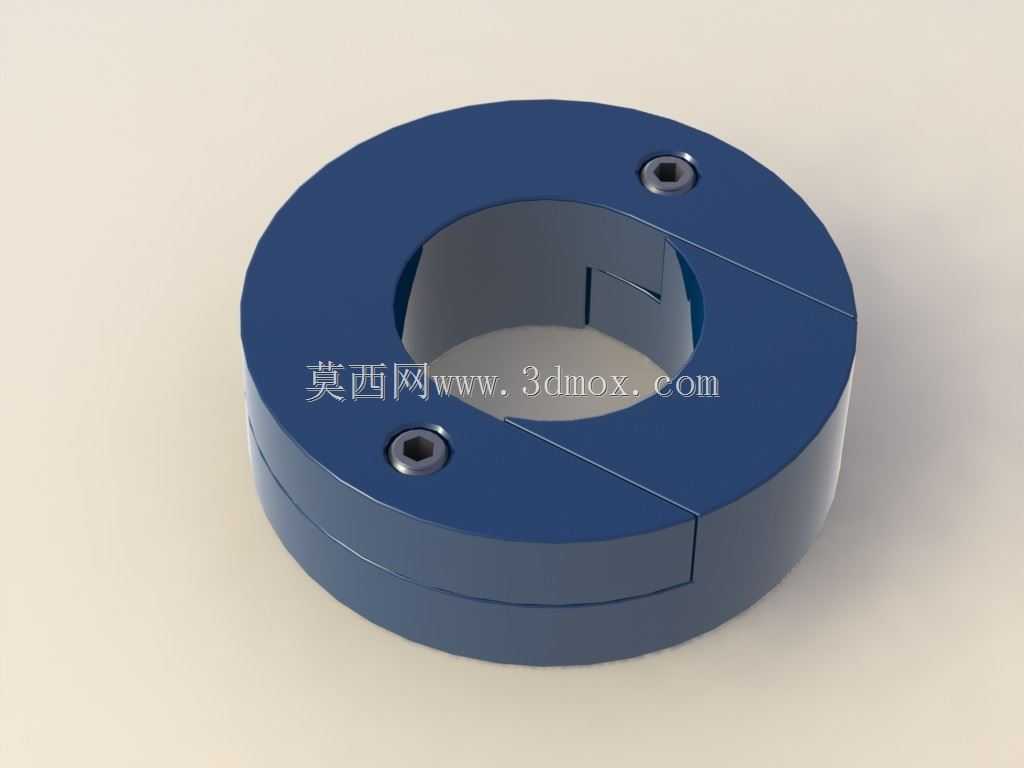

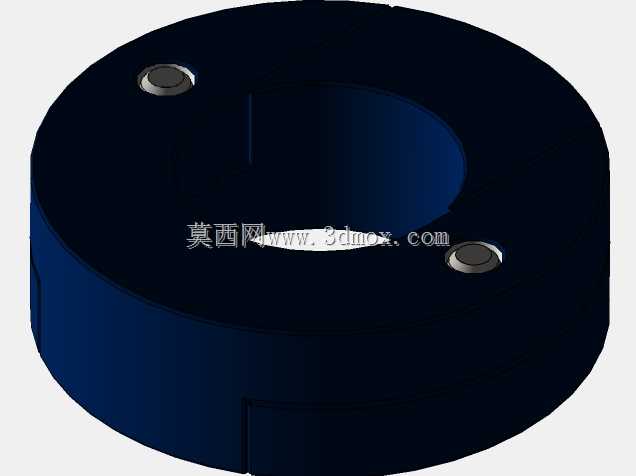

　　从结构上看，模型采用上下分层、周向对开的组合形式，整体外轮廓为短圆柱环，中心为贯通孔，端面布置两个内六角螺钉孔。对开缝不是简单的单一直切口，而是在局部加入台阶与止口配合，这样做的意义在于两半环合模后能够互相约束径向和周向位置，减少锁紧后错位的概率。对于经常承受冲击的自行车后悬挂系统，这种细节比整环开口卡箍更可靠，因为普通开口环在螺钉压紧时容易出现端部翘起、内孔失圆或局部应力集中，而带止口的剖分结构能让夹紧力更均匀地传递到整个配合圆周。

　　材质选择上，POM类工程塑料比较适合这类衬套式减速环。它具备较低摩擦系数、较好耐磨性和一定自润滑性，同时吸水率低，尺寸稳定性优于普通尼龙。在后减震频繁压缩、回弹的工况下，配合面会产生微小相对滑动，POM能够降低异响和磨损，也能避免金属与金属直接接触造成的咬合。零件重量控制在较轻范围内，对整车簧下质量和后避震响应都有实际意义。模型中保留了螺钉低摩擦配合的设计意图，说明设计时不仅考虑静态装配，还考虑了长期转动与微动磨损。

　　设计思路应从安装边界反推。首先要确定内孔与被配合轴套的名义尺寸，再根据车架或轮毂安装位的空间限制确定外径和环宽。外径过大，会与周边摇臂、减震筒体或辐条发生干涉；环宽过窄，则夹紧面积不足，锁紧后容易在冲击下转动。两个螺钉的位置应尽量对称布置，使剖分面两侧压紧力接近一致；螺钉孔深度需要兼顾螺纹啮合长度与外环壁厚，太薄会导致塑料件在锁紧时开裂，太厚又会增加不必要的体积。

　　外形尺寸方面，这类零件必须重点校核三个边界：一是内孔与轴套的配合公差，建议采用小间隙或过渡配合，既方便装配，又不能留下明显旷量；二是外径与相邻零件的最小安全间隙，尤其在减震器全压缩和车架最大摆动位置，要确认环形件不会碰到摇臂内壁；三是端面与安装座之间的贴合宽度，过窄会造成压强过大，过宽则可能影响减震器原设计的转动自由度。螺钉头应沉入端面以下，避免突出部分在运动中刮擦其他部件。

　　从三维建模角度看，该结构适合先建立整体回转体，再按剖分面切出两个半环，并在剖分区域做出互相嵌合的台阶。螺钉孔位置需要与半环接缝保持合理距离，否则锁紧时接缝附近容易产生白纹或蠕变。倒角和圆角不能省略，特别是内孔边缘与剖分缝交汇处，尖锐棱边在受力和3D打印时都容易形成应力集中。若用于打印验证，应注意层纹方向与受力方向的关系，承压面尽量避免沿层间剪切方向布置。

　　该件还具有较好的适配扩展能力。在保持外环安装空间不变的前提下，可以通过修改内孔直径适配不同规格的后减震衬套或轮毂轴套；也可以通过调整环宽来改变接触面积，以匹配不同车架转点的夹持需求。对于越野、耐力骑行等冲击较大的使用场景，这种可定制、可更换的环形减速衬套能够在不改动主体车架和减震器的前提下，改善装配精度并延长转点寿命。
