1又1/8英寸至1.5英寸前置转接环

　　该环形转接件主要用于两种不同规格接口之间的前置过渡，常见于光学仪器、传感检测装置、小型流体管路以及需要同轴定位的设备装配场景。在实际使用中，它并不直接承担主体承载功能，而是通过统一的环形配合面消除接口尺寸差异，使前端元件与后端基座在同一轴线上稳定贴合，减少偏心、松动和密封不严带来的误差。

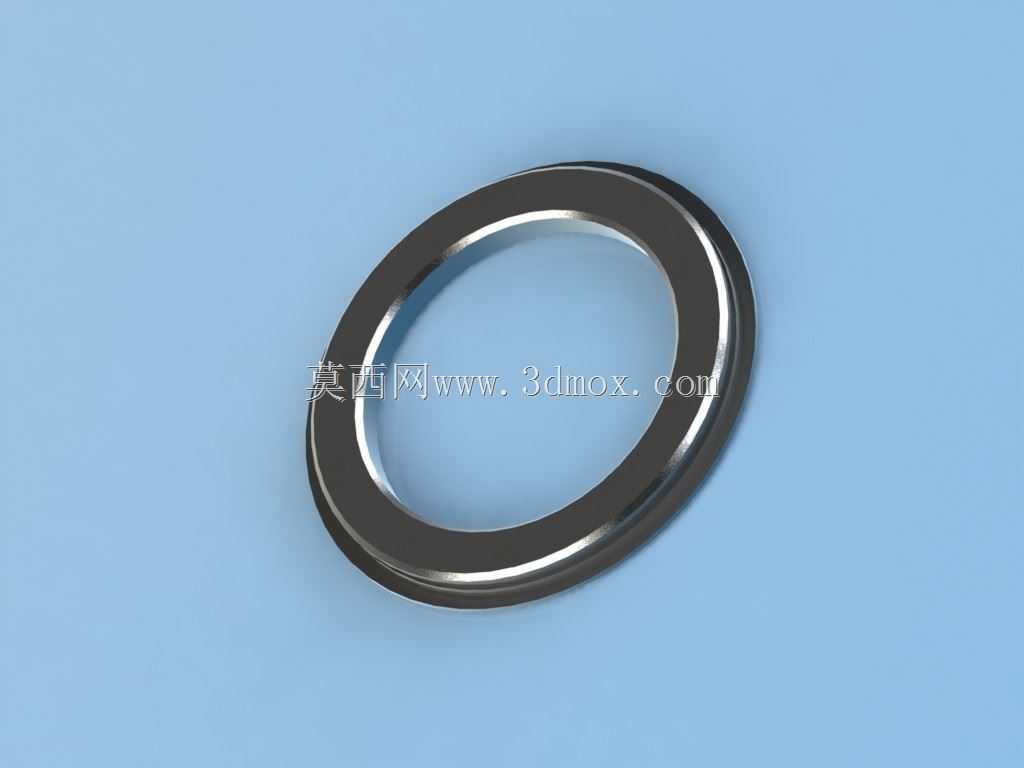

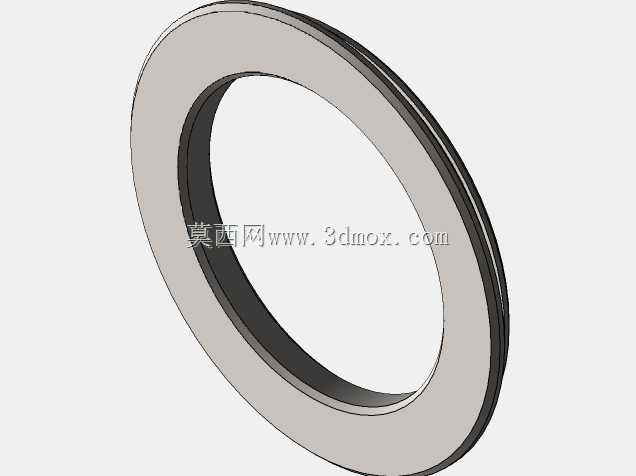

　　从结构上看，零件整体为扁平环状，截面带有阶梯过渡。外圈形成较大的贴合边界，内圈保留贯通孔，用于光线、介质或定位件通过。靠近外缘的一侧设置连续凸缘，安装时可嵌入对应基座的止口内，起到径向限位作用；另一侧则形成较窄的环形承压面，用于压紧前端元件或垫片。这种双面不同配合直径的设计，使零件同时具备定位、承托和转接三种作用，而不需要额外增加复杂的锁紧结构。

　　尺寸边界方面，该适配器覆盖1又1/8英寸至1.5英寸的接口转换范围。建模时需要重点控制内孔直径、外圆直径、总厚度以及阶梯面的高度差。内孔边缘应保持完整圆角或清晰倒角，避免装配时划伤配合件；外圆与安装止口之间建议采用小间隙配合，既能保证装入顺畅，又不会造成明显晃动。环形端面的平面度直接影响贴合效果，若端面翘曲，压紧后容易出现局部间隙，在光路系统中会造成偏心或漏光，在流体系统中则可能引发渗漏。

　　设计思路上，这类零件看似简单，但对配合关系的要求并不低。首先要明确转接方向：哪一面贴靠设备本体，哪一面承接前端元件，决定了阶梯方向和受力面位置。其次要考虑压紧方式，若依靠螺纹环或端盖压紧，承压面应尽量连续，避免开设缺口；若需要周向防转，则可在外缘增加小平面或定位槽，但本模型采用完整圆环结构，更适合旋转可调或无需定向的安装场合。材料选择通常依据使用环境确定，普通仪器结构可采用铝合金或不锈钢，若用于密封转接，则需配合橡胶垫圈或在端面预留垫片压缩空间。

　　在设备选型和装配验证阶段，该适配器的价值在于降低接口改造成本。当前端元件口径与现有设备接口不一致时，不必更换主体基座，只需增加这一环形过渡件即可完成匹配。三维建模时应将其放入完整装配体中检查干涉，特别是凸缘进入止口后的深度、前端元件压紧后的剩余间隙，以及相邻螺纹件是否能够完全锁紧。单独看零件图时容易忽略的厚度公差，在总装中往往会直接影响预紧量。

　　从加工角度看，该零件适合车削成型。内外圆应一次装夹完成主要加工面，以保证同轴度；阶梯端面需控制与轴线的垂直度。若批量生产，可采用棒料直接车制；若用于耐腐蚀环境，则后处理需兼顾表面钝化或阳极氧化。建模过程中不必添加多余装饰特征，保持环形轮廓、倒角和阶梯面清晰即可，因为这些几何要素正是后续出图、公差标注和数控加工的核心依据。
