航空涡扇发动机剖面结构三维数模

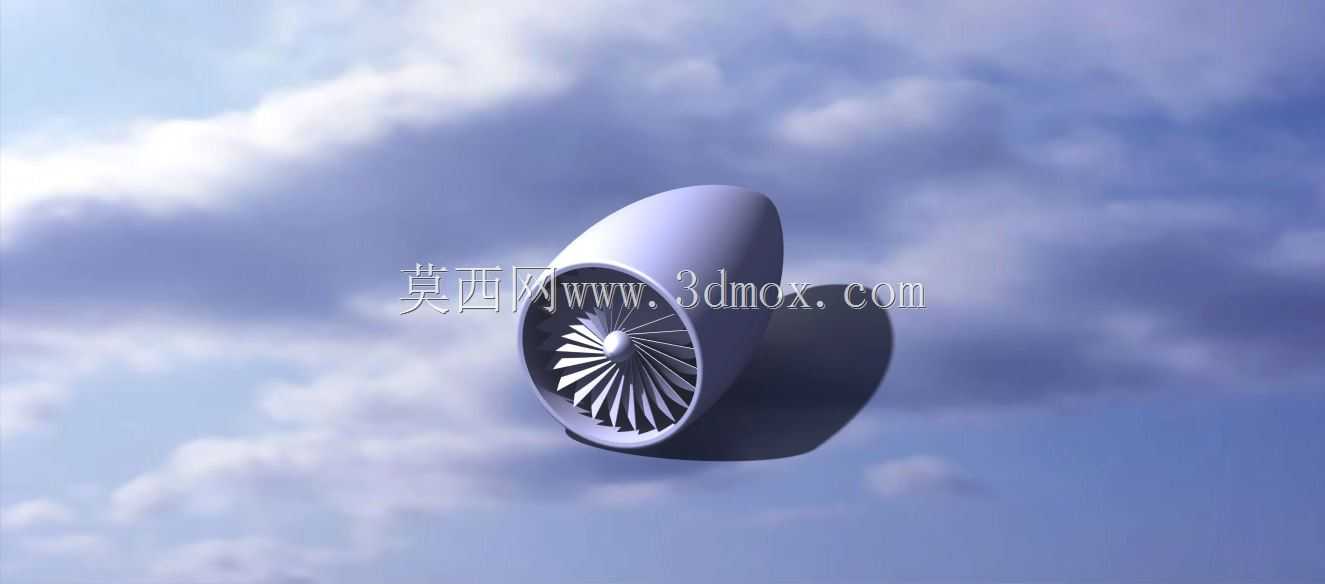

　　这款模型呈现的是一台大涵道比涡扇发动机的外部及前部叶片结构，主要用于航空动力系统的结构认知、教学演示、方案展示与三维装配练习。从画面可见，模型重点刻画了短舱进气唇口、整流罩、风扇叶片以及发动机吊挂安装区域，整体外形呈典型的圆筒加收敛进气口形态，适合用于飞机翼下吊装布局的干涉检查与空间布置分析。

　　在实际工程场景中，这类动力装置广泛应用于民航客机、大型运输机及部分特种飞机平台。发动机短舱不仅承担气流导入功能，还要兼顾降噪、防冰、维护开口与气动整流需求。模型中光滑的外罩曲面能够帮助设计人员理解进气道型面与来流方向之间的关系，评估在不同迎角、侧风及地面涡流条件下的进气均匀性。对于从事飞机总体布置的工程师而言，发动机外形边界直接决定机翼前缘、挂架、管路和维护通道的位置，因此在三维环境中准确建立短舱轮廓具有现实意义。

　　从结构特征看，风扇段是模型最突出的部分。多片叶片沿轮毂周向均匀分布，叶身带有明显的扭转变宽特征，这种造型并非单纯为了视觉效果，而是为了在不同半径处匹配气流速度三角形，降低进口损失并提高增压效率。叶片前缘较薄、后缘逐渐收窄，叶根与轮盘连接区域需要承受巨大离心载荷和鸟撞等外来物冲击，因此真实设计中通常会采用宽弦叶片、阻尼凸肩或整体叶盘等结构。模型虽然以展示为主，但其叶片数量、扭转方向和轮毂比例为后续进行机构运动仿真、旋转动画或有限元简化提供了基础。

　　进气整流罩位于发动机最前端，外形接近卵形并向后平滑过渡。它的作用是把外界气流平顺地引入风扇端面，避免局部分离造成喘振或效率下降。短舱唇口半径在不同周向位置并不完全相同，下缘通常需要考虑地面吸入异物的风险，侧面则要满足侧风起飞时的气流附着要求。若将该模型放入数字样机中，可进一步检查唇口与机翼、挂架、前缘缝翼之间的间隙，评估维护人员接近发动机附件机匣时的操作空间。

　　安装边界方面，这类发动机一般通过吊挂接头与机翼承力结构相连，前端进气道、后端喷流轴线与飞机纵轴之间会保留一定安装角。模型展示的短舱最大直径、吊挂连接位置和前后长度，可作为初步布置时的包络参考。进行整机协调时，需要重点关注发动机与地面的净距、与机翼前缘缝翼张开后的干涉、与燃油管路和电气线束的走向冲突，以及反推装置打开后对维护场地的要求。即使当前模型未完全展开内部高压压气机、燃烧室和涡轮，其外部轮廓仍能为这些边界校核提供有效依据。

　　从建模思路看，该类作品适合采用曲面建模与实体建模结合的方式完成。短舱外罩可通过旋转曲面、放样和边界混合构建，再进行连续性调整；风扇叶片可先建立单个叶型截面，沿径向叠加并扭转，最后阵列形成整圈转子；轮毂和中心锥则通过回转命令快速生成。若用于装配训练，可将风扇叶片、轮盘、整流罩、机匣和吊挂接口分别建为独立零件，检查周向阵列、同轴度和装配基准是否统一。对于需要进行运动展示的场景，还可以给转子设定绕发动机轴线的旋转自由度，模拟风扇运转状态。

　　在设计验证层面，该模型可用于多种工程讨论。气动方向可关注进气道捕获面积与风扇盘面面积的比例关系；结构方向可检查叶根连接区域、吊挂接头和短舱加强框的传力路径；制造方向可讨论复合材料风扇叶片、机匣蒙皮和防冰管路的可制造性；维护方向则可评估地面拖车、快换部件和检查口盖的空间需求。通过三维数模把这些问题提前暴露，能够减少后期物理样机阶段的反复修改。

　　总体而言，这台发动机结构模型抓住了涡扇发动机最具识别度的外部特征，既适合作为航空动力结构学习的可视化载体，也可作为飞机总体布置、短舱曲面造型和转子装配练习的基础参考。对于结构设计人员，它提供了一个清晰的外形包络；对于教学和方案展示人员，它能够直观说明风扇叶片、整流罩和吊挂之间的空间关系；对于三维建模从业者，它则是练习复杂曲面、周向阵列和大型装配组织的典型对象。
