百灵达调音台多色滑动推子帽

　　这类滑动旋钮主要用于模拟调音台、USB混音器、音频接口、效果器以及部分电控操作台的通道推子上。它不是独立承担电气调节的元件，而是套在直线电位器滑柄外侧的人机接触件，作用是把电位器细小、滑动行程较长的操作端转化为手指更容易定位、施力和识别的界面。在多通道设备中，一排推子需要同时承担音量、发送量、EQ补偿或声像位置控制，操作人员往往依靠指尖触感和颜色区分快速判断通道状态，因此推子帽的顶面弧度、侧壁夹持方式、色彩区分度以及与面板槽口的间隙都会直接影响连续调节时的手感。

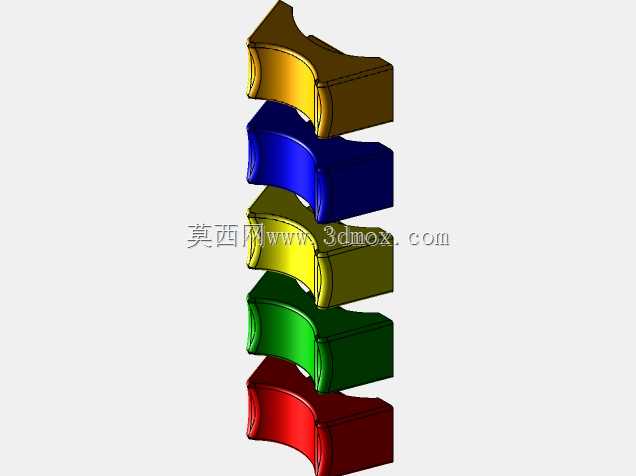

　　从结构上看，该件采用低矮的桥式轮廓，中部向上隆起，两端下沉，形成适合指腹按压并前后推动的曲面。顶面没有尖锐棱边，边缘做了连续过渡，长时间推握时不会在指腹形成明显压痕。底部预留与电位器滑柄配合的夹持槽，槽壁需要保持足够壁厚，既能在频繁推拉中传递横向力，又不能因过盈过大造成装配开裂。由于推子帽在使用中主要承受沿滑动方向的往复力，侧向力相对有限，设计重点不在高强度承载，而在尺寸稳定、摩擦舒适、装配可靠以及长期使用后不松脱。

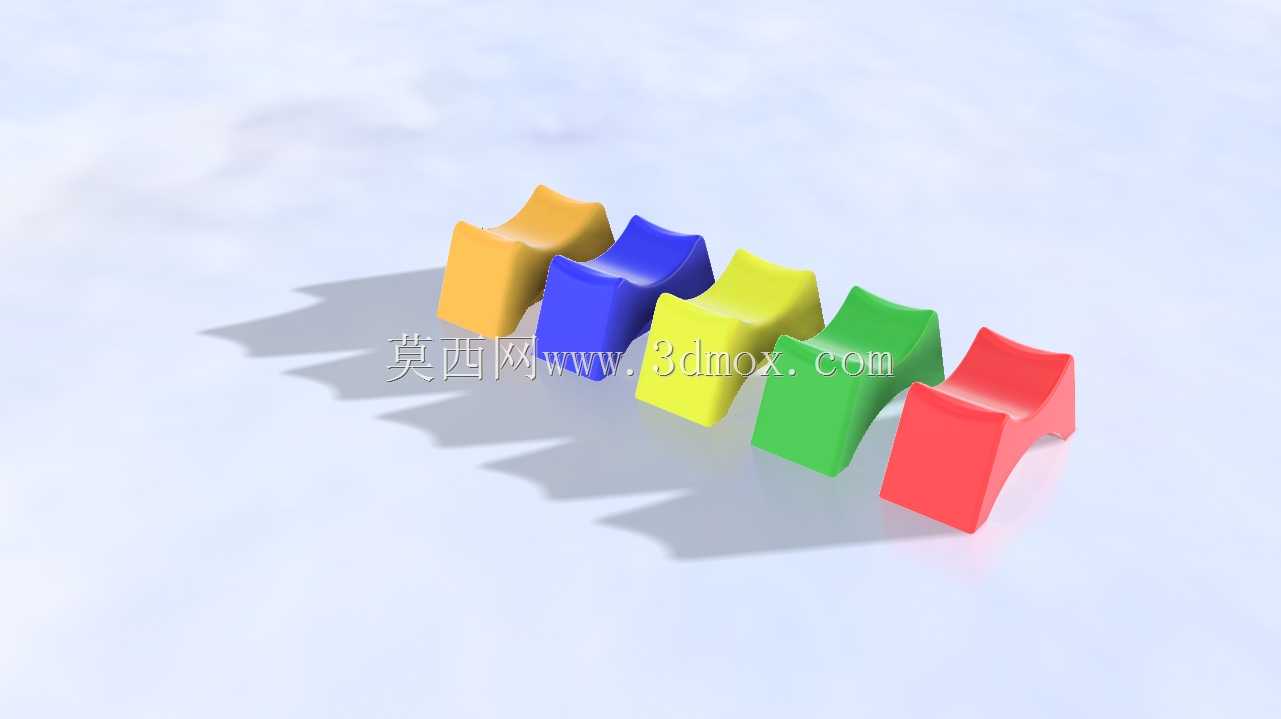

　　多色方案在音频控制台里具有明确的工程意义。黄色、蓝色、绿色、红色等颜色可用于区分输入通道、主控输出、编组、返回通道或特殊功能通道。相比在面板上印刷小字，颜色识别更适合现场演出、录音棚快速操作以及光线不足的环境。模型将不同颜色作为同一外形的系列件处理，结构保持一致，便于统一模具或统一打印参数，只通过耗材颜色区分功能。这样做还能降低备件管理难度：当某一路推子帽磨损、污染或丢失时，可按颜色快速替换，不需要重新测量结构。

　　面向小批量制作或维修替换时，该件适合采用0.2毫米左右喷嘴进行熔融沉积成型。较小喷嘴能够更细腻地还原底部夹持槽和顶面弧面，减少层纹对触感的影响。摆放方向应优先考虑底面贴合构建平台，使夹持槽的关键尺寸沿水平方向成型，避免支撑材料进入配合区域。若采用光敏树脂或注塑工艺，则需要关注拔模方向：外表面可沿脱模方向设置微小斜度，底部夹持槽内壁也应保留便于脱模的角度，同时不能牺牲与滑柄的配合保持力。

　　安装边界方面，推子帽的总宽必须小于调音台面板上相邻推子之间的净距，否则相邻通道在同时操作时会发生碰撞。高度则要兼顾手指接触面积和设备外壳间隙：过低会使指腹直接摩擦面板，过高则可能在设备装箱、盖上保护盖时受压。底部与电位器滑柄的配合长度不宜过短，否则推拉时容易偏摆；也不宜过长，以免干涉电位器本体或内部防尘结构。推子帽装到滑柄后，其最低点应高于面板表面，四周与面板开槽保留均匀间隙，保证在全行程内无刮擦。

　　在实际建模中，外形曲面不能只按视觉造型处理，还要反推操作路径。手指推动推子帽时，施力点通常位于顶面中部偏前或偏后，若顶面弧度过圆，指尖容易打滑；若过于平坦，又会削弱定位感。较合理的做法是让顶面形成浅而连续的凹陷趋势，两侧略高，给指腹自然限位。侧壁则应保持简洁，避免出现深筋、尖角或容易积灰的凹槽，因为调音台常在演出、排练、会议室等环境中长期暴露，灰尘、饮料雾气和手部油脂会进入缝隙。

　　该件还体现了维修件设计的典型思路。许多音频设备的电气部分仍然完好，但推子帽因老化、磕碰或清洁不当而断裂、掉色，直接更换整机并不经济。通过三维方式重建这一操作件，可以在不改动电位器和面板结构的前提下恢复设备操作一致性。建模时应先测量原滑柄截面、行程范围、面板槽宽和相邻推子间距，再确定帽体长度、宽度、高度和夹持槽尺寸；颜色分区则根据现场通道功能规划，而不是单纯为了外观装饰。

　　对于结构设计人员而言，这类零件虽然体积小，却综合体现了人机操作、装配公差、材料韧性、表面触感和系列化标识等要求。它提醒设计者，控制台类设备的可靠性不只取决于电路板和电位器寿命，也取决于这些高频接触小件是否能在长期往复操作中保持稳定手感。合理的推子帽应在滑动时传递清晰位置感，在松手后不产生明显晃动，在多通道密集排列时仍能通过颜色和轮廓快速识别，同时给制造和后期替换留出足够的工艺余量。
