FXX/MXX系列连接器多色识别色码环

　　这类色码环主要用于FXX/MXX系列圆形连接器的外部识别，常见于舞台演出、演播室、固定安装、流动演出系统以及设备机柜内部布线场景。在多通道音频、信号或控制连接中，同一面板或同一束线缆上往往存在数十个外观相近的连接器，仅依靠编号或线缆标签查找，现场调试和故障排查效率较低。色码环通过高辨识度的颜色区分通道、功能、区域或信号方向，使操作人员在插拔、巡检和恢复连接时能够快速识别目标点位，减少误插概率。

　　色码环的核心功能不是承担电气连接，而是作为连接器外侧的可视化标识件。它套装在连接器对应位置，依靠自身环形结构与连接器外圆形成稳定配合。实际使用中，可将不同颜色分配给不同输入、输出、编组、舞台区域或设备端口；在需要频繁拆装的流动演出场合，颜色识别比细小文字标签更直观，也更适合暗光环境和快速作业。多色配置还有利于线缆管理标准化，例如同一通道的两端使用相同颜色，或按信号类型建立统一颜色规则。

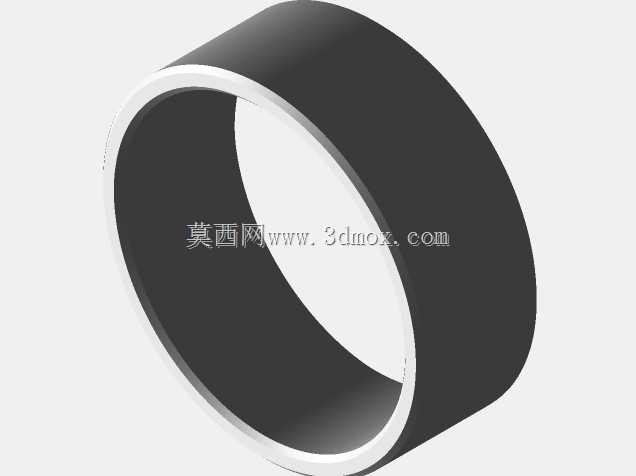

　　从结构上看，该件属于薄壁环形零件，截面简单，轴向宽度和内外径需要围绕连接器的安装边界确定。内径应与目标连接器配合圆柱保持适当关系：过松会造成色码环转动、滑移或脱落，过紧则会导致装配困难，甚至在拆卸时损伤连接器表面。由于该模型面向3D打印制作，设计时不能只按理论尺寸建模，必须结合所选丝材的收缩率对直径进行补偿。不同材料在冷却、固化和后处理过程中的尺寸变化不同，PLA、ABS、PETG等材料的收缩倾向存在差异，因此在正式打印前应通过试样测量实际成型尺寸，再对模型比例进行修正。

　　外形设计应避免尖锐边缘和突变壁厚。环体边缘可设置微小倒角，既便于套装，也能减少打印层间应力集中。壁厚需要兼顾强度与柔韧性：壁太薄时，打印件容易在撑开装配时断裂；壁太厚则会降低弹性并增加装配难度。对于需要反复拆装的使用场景，环体应保留一定的弹性变形能力，使其能够顺利越过连接器外侧的局部台阶，并在装配后恢复到稳定位置。若打印材料偏脆，可适当增加圆角过渡或调整壁厚，而不是单纯依赖提高填充率。

　　安装边界方面，需要确认色码环在连接器上的轴向位置不得与插头壳体、锁紧结构、尾部护套或相邻连接器发生干涉。在高密度面板上，多个连接器并排布置时，色码环外径不能过大，否则会占用相邻端口空间，影响插头插拔。若连接器需要穿过机柜开孔或线缆固定座，还应校核色码环通过路径上的最小孔径。对于带防滑纹或台阶的连接器表面，色码环最好落在直径相对一致的圆柱段，避免局部悬空造成视觉歪斜。

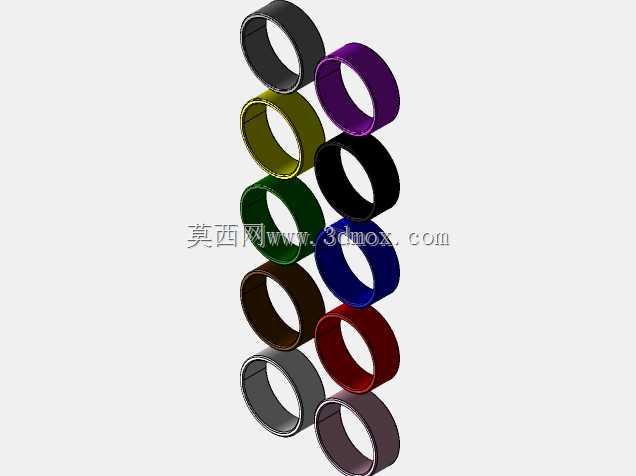

　　建模时可先建立单一环形基体，再通过参数控制内径、外径、宽度和倒角。多色版本不必为每种颜色重建结构，只需在同一几何基础上分配不同打印颜色或材质。若采用FDM工艺，圆环轴向摆放通常有利于获得均匀层纹和较好的圆度，但要注意首层附着；竖直摆放可能提高环体周向强度，却容易在薄壁处产生支撑痕迹。实际打印应根据设备成型精度、材料收缩和表面要求选择摆放方向。层厚不宜过大，否则内外圆表面的台阶纹会影响装配手感；薄壁部位应保证至少有足够的轮廓圈数，避免填充稀疏导致环体发脆。

　　该零件虽然结构简单，但在工程应用中直接关系到现场识别效率和连接可靠性。设计重点不在复杂曲面，而在于尺寸边界、材料收缩补偿、装配弹性和长期使用稳定性。完成单件验证后，应将其装入实际连接器进行插拔、旋转、拉扯和邻近端口干涉检查，确认色码环在多次拆装后仍能保持位置稳定、颜色清晰且无开裂，再投入批量制作。
