180W伺服电机接线防护端盖结构

　　这个端盖结构面向180W伺服电机的动力与信号接线区域，在小型自动化设备里，伺服电机常安装在空间紧凑、走线贴近运动部件的位置，接线端子如果直接外露，既容易被切削液、粉尘污染，也可能在设备调试、维护时被工具误碰，造成端子松动、线皮破损甚至短路。端盖的核心作用就是把电机尾部的接线端子、指示灯和线缆出口统一封闭起来，形成独立的接线防护腔。

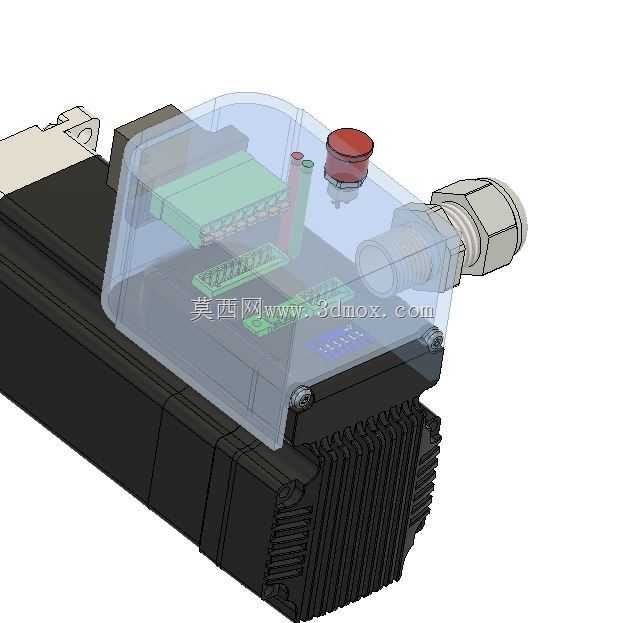

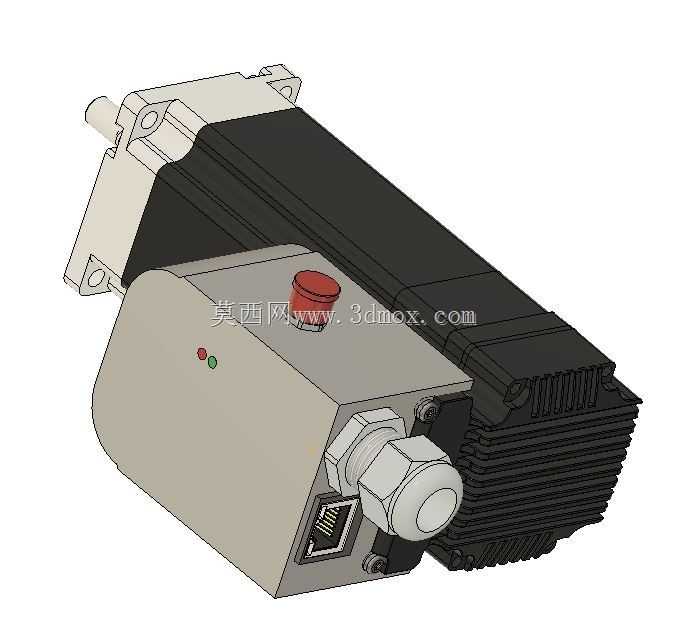

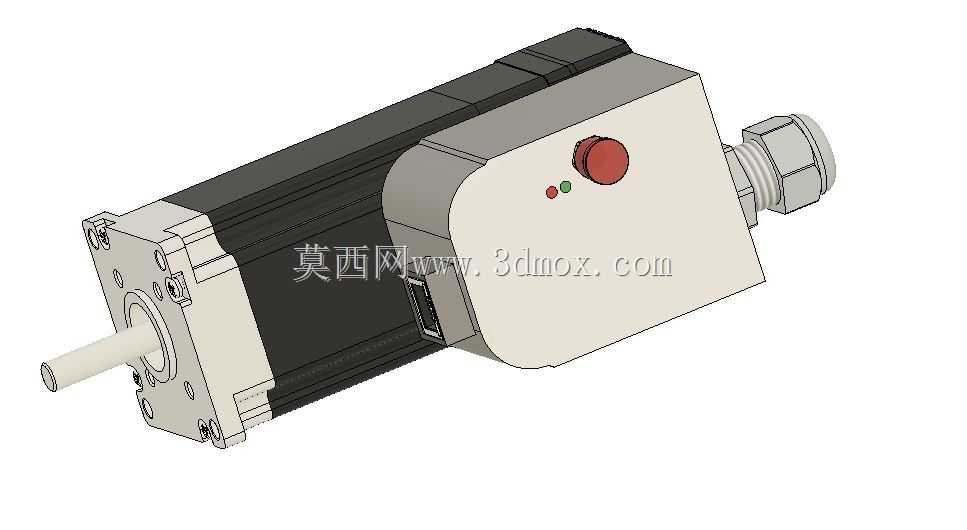

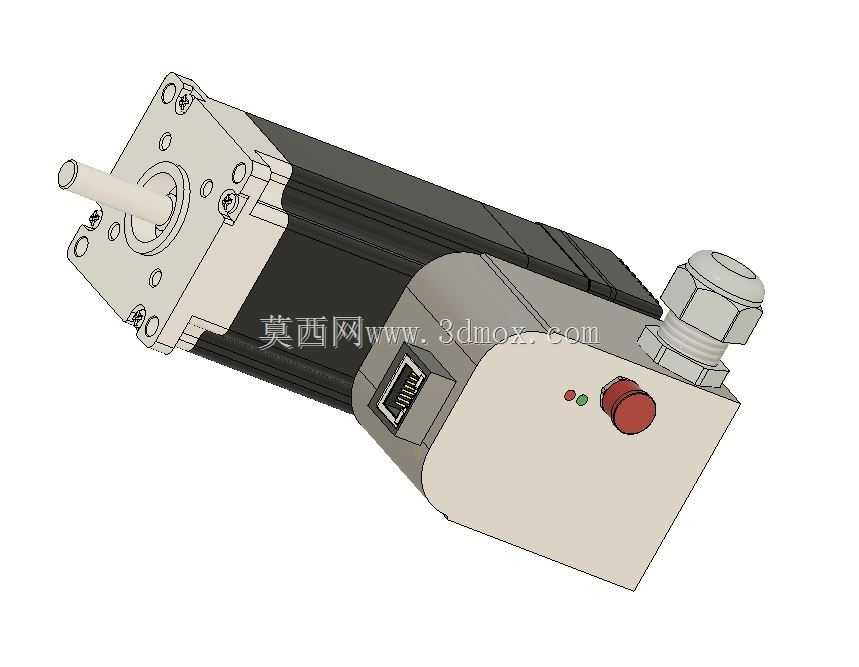

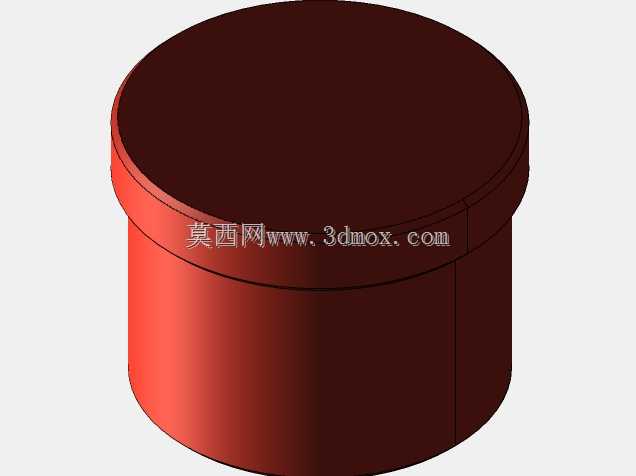

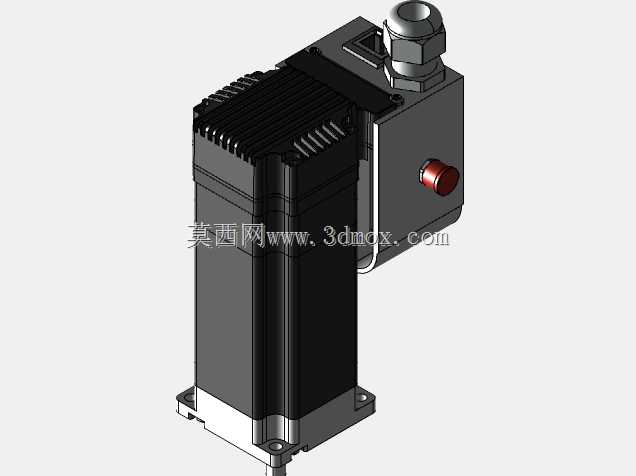

　　从结构上看，端盖主体采用透明罩壳设计，这一点在现场维护中很实用：不用拆开罩壳，就能直接观察内部端子排的接线状态、指示灯的点亮情况，也能快速发现腔内是否积尘、进油或出现凝露。罩壳边缘与电机本体的接合面做了贴合轮廓，安装后能覆盖电机尾部的散热筋上方区域，不会干涉电机壳体本身的散热风道。罩壳上预留了红色按钮或指示灯的安装孔，孔位周边做了局部加厚，用来保证按钮安装后的密封与固定强度；侧面的金属防水接头负责电机线缆的引出，接头采用外螺纹锁紧结构，可适配常规圆形护套电缆，拧紧后能夹紧线缆外皮，减少线缆受拉时传导到端子上的应力。

　　内部布局围绕接线效率展开。端子排安装在罩壳内腔的安装柱上，动力线与信号线可分区接入，避免不同线径线缆混装后互相干扰；腔内还预留了线槽和扎带固定位，走线完成后可将线缆整理固定，减少设备振动导致的接头松脱。罩壳与电机本体之间通过螺钉连接，螺钉孔位对应电机尾部既有安装面，不需要对电机主体进行二次加工。

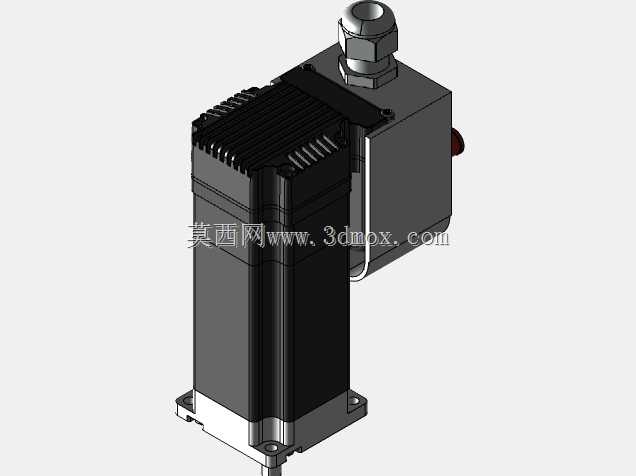

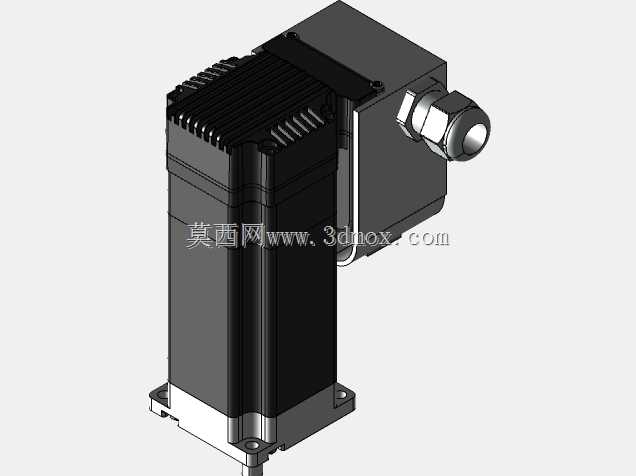

　　在安装边界上，端盖整体位于电机尾部轴向延伸段，径向轮廓略宽于电机壳体，设计时需要核对设备安装板、同步轮护罩或相邻机构的间距。防水接头向侧面伸出，线缆弯曲半径应满足电缆允许值，不能让接头处线缆形成死折；如果设备现场有油雾或冷却液飞溅，还可在接合面增加密封垫，进一步提升防护等级。

　　这类结构常见于数控送料轴、包装设备牵引轴、小型机械手关节以及实验平台传动部位。选型时除了核对电机功率和安装孔位，还要关注端子数量、线缆外径、按钮规格以及端盖占用的尾部空间。建模过程中需要重点处理罩壳壁厚、安装柱高度、接头螺纹避让和内部电气间隙：罩壳太薄容易在螺钉锁紧时开裂，太厚则会增加外形尺寸并遮挡内部视线；安装柱过高会让端子排靠近罩壳，过低则可能与电机尾部元件干涉；防水接头周围要留出扳手操作空间，否则装配时无法拧紧。

　　整体而言，该端盖不是单纯的装饰外壳，而是兼顾接线防护、状态观察、线缆固定和维护便利性的电机附属结构。对结构设计人员来说，它提供了一个可直接参考的伺服电机尾部防护方案；对设备维护人员来说，透明罩与侧出接头的组合能降低日常巡检和换线难度；对三维建模从业者来说，模型中罩壳、端子排、接头、按钮和电机本体的配合关系，也适合用来练习装配间隙检查、安装孔位对位以及工程图尺寸标注。
