透明上盖一体式PC水冷循环泵结构

　　在桌面PC分体水冷、小型激光模组冷却、紧凑型实验台温控回路里，泵体往往不是孤立零件，而是决定管路走向、储液容积、维护便利性与振动控制的核心节点。这个水冷循环泵的三维结构把泵腔、储液腔、接口座和电机安装位整合在同一方形基座上，上盖采用透明件，方便在调试阶段直接观察叶轮转动、气泡聚集和液面状态，对初次注水排空气尤其有帮助。

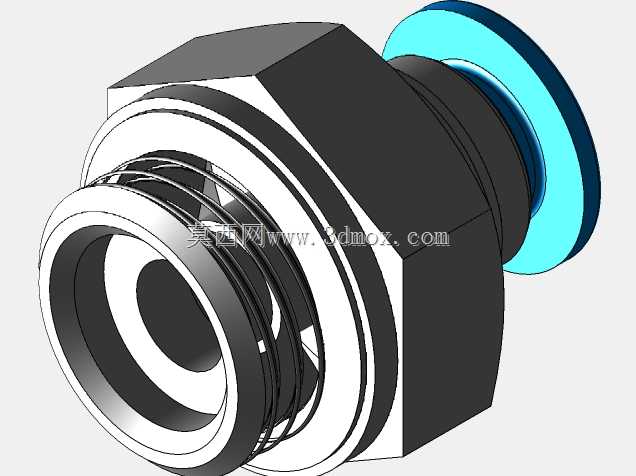

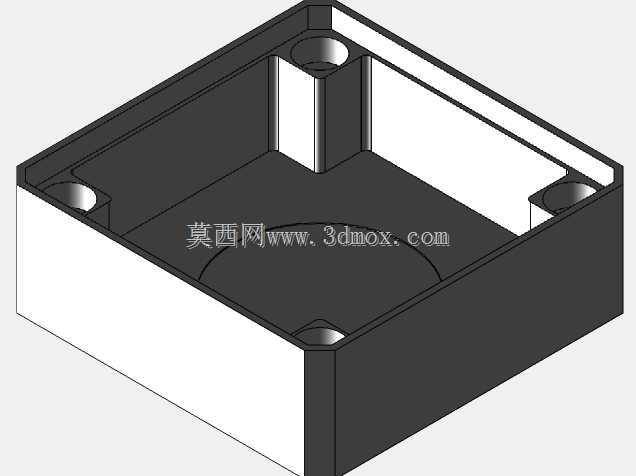

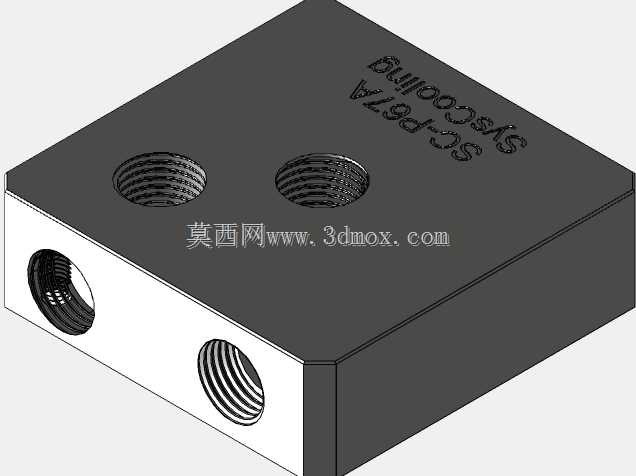

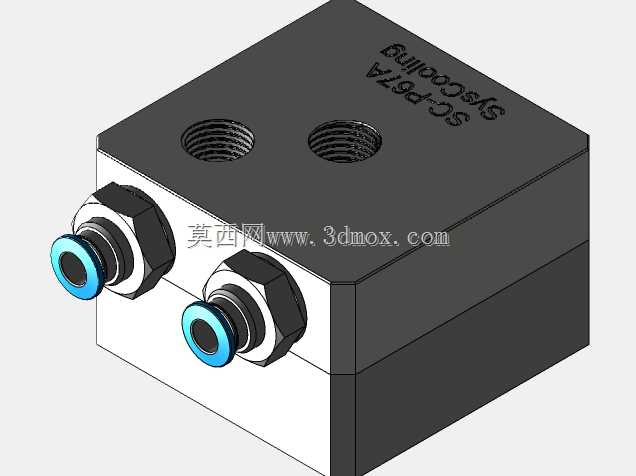

　　从实际布管看，侧面预留的G1/4螺纹接口可以直接对接标准硬管快拧或宝塔接头，配合6mm软管时不需要额外转换座。两个接口呈侧向布置，使管路能沿机箱侧板或设备底板平行引出，避免顶部出管造成的高度干涉。泵体底部为黑色电机容纳段，方形轮廓给安装孔位、减振垫和走线留出了规整边界，在狭小空间里比圆形泵更容易定位。

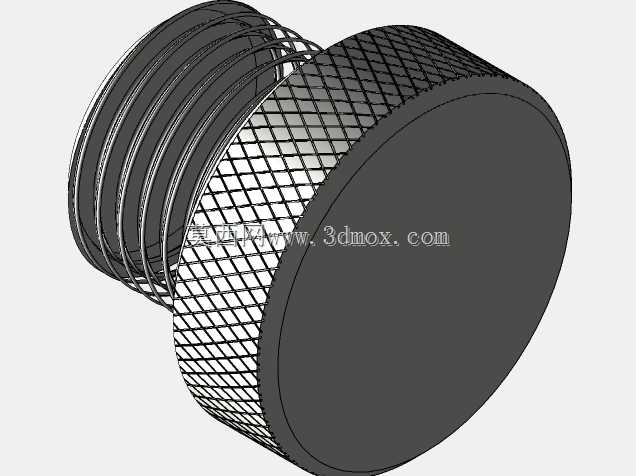

　　结构设计上，透明上盖并不只是可视窗，它同时构成储液腔上壁和叶轮腔封盖。中部圆形区域对应叶轮与流道，金属质感的旋盖用于排气或加注，旁边的小凸台承担定位与密封压紧作用。线缆从泵体一侧引出并带束线固定段，减少装配后线材晃动对接头产生的拉扯。这类集成方式的优点是减少外接水箱、弯头和支架数量，缺点是对密封面平面度、上盖锁紧顺序和材料耐冷却液性能要求更高。

　　安装边界方面，方形主体适合在平板上预留四个固定点，垫上橡胶圈后可降低电机振动向机箱传递。选型时需要同时核对泵体总高、接口中心距、出线方向和旋转部件与透明盖之间的间隙。若用于密集硬件附近，还要预留手指操作排气盖的空间，以及软管最小弯曲半径，避免接头处形成急弯导致流量下降。

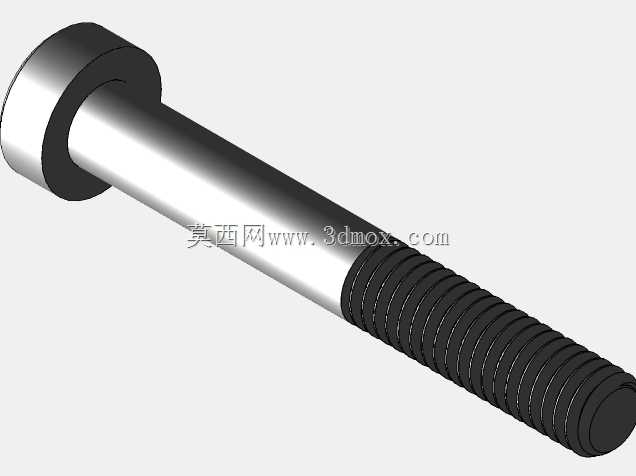

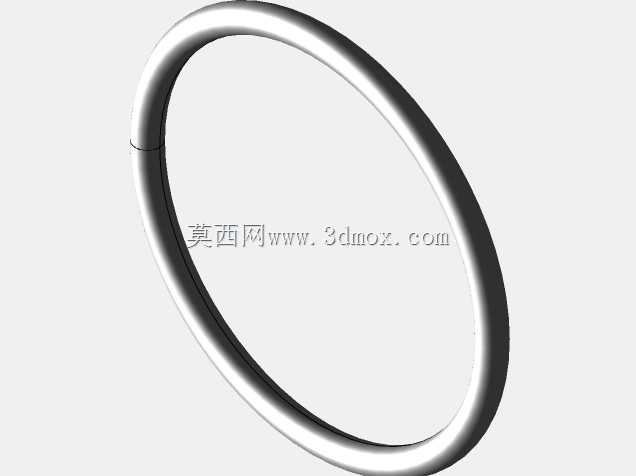

　　建模时可把透明上盖、密封垫、叶轮、电机段、接口螺纹和出线卡分成独立子装配，既能表达内部流道关系，也便于后续替换不同长度接头或调整上盖螺钉位置。对于结构工程师而言，这类模型的价值不在于外观展示，而在于提前验证管路干涉、加注路径、维护开口和减振安装是否同时成立。
