迷你CNC用ER11延长式主轴结构

　　这套ER11主轴延长结构面向小型雕刻、钻孔、打磨以及桌面级CNC改造场景，核心价值在于把标准ER11夹头的夹持能力延伸到细长轴端，使刀具或磨棒能够伸入狭窄型腔、深槽或工件内部作业。实际使用中，它并不单独构成完整动力头，而是作为电机输出端与刀具之间的机械接口，常见于无刷电机、直流电机或小型风冷主轴的前端改装。对于需要在有限空间内完成精修、去毛刺、微孔加工的设备而言，这种延长式布局可以显著改善刀具可达性，同时避免电机本体与工件、夹具发生干涉。

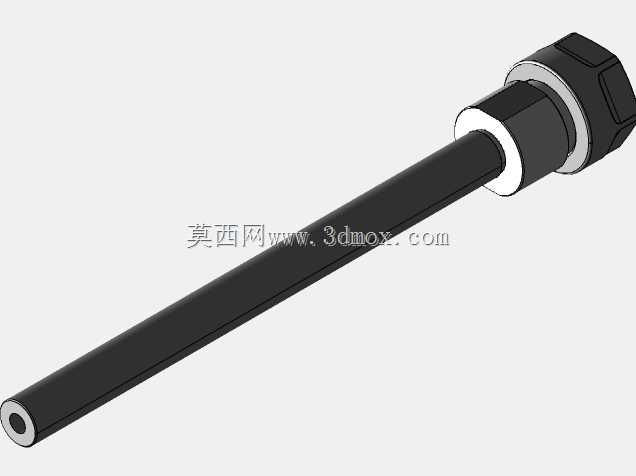

　　从结构组成看，模型包含细长杆身、ER11螺母配合段、夹头容纳腔以及后端连接边界。杆部采用近似等截面圆柱形态，外径控制在较小范围内，目的是在伸入深腔时保留足够避让空间；前端加粗并形成锥孔定位区域，用于容纳ER11弹性筒夹。ER11螺母旋合后，通过锥面压迫筒夹收缩，从而夹紧直柄刀具、磨针或小直径钻头。该夹持方式在小规格加工中具有较好的同轴度保持能力，更换刀具也较为便捷，适合频繁换刀的实验性加工与小批量修配作业。

　　设计思路上，细长杆并非单纯追求长度，而是在刚性、避让和转动惯量之间取平衡。杆身越长，悬伸引起的挠度越明显，切削时越容易产生振纹；因此模型将主体直径保持在能够支撑轻载切削的水平，并在前端设置较短的加粗过渡，以承担螺母锁紧力和夹头定位功能。后端连接段需要与电机轴或联轴器形成可靠配合，实际工程中可根据动力源选择压紧螺钉、顶丝、紧定套或联轴器转接。若用于较高转速工况，配合面的同轴度、杆身直线度以及螺母动平衡都会直接影响表面质量和轴承寿命，建模时应重点控制这些装配基准。

　　外形尺寸方面，该结构以8mm左右杆径和约100mm总长为边界特征，适合安装在小型十字滑台、雕刻机Z轴或自制打磨工装上。前端ER11区域外径明显大于杆身，安装时需要确认螺母最大回转半径不会碰到压板、夹具或工件侧壁。后端与电机连接时，还要核算电机轴伸出长度、联轴器外径以及锁紧螺钉位置，避免装配后出现轴向窜动。若设备Z向行程有限，延长杆会增加刀具中心到安装面的距离，选型时应同步复核Z轴有效行程、刀具悬伸和工件高度之间的关系。

　　在功能特性上，该结构更适合轻铣、雕刻、PCB开槽、木雕修光、亚克力精加工以及打磨去毛刺等低负荷工况，不宜直接承担大切深钢件铣削。ER11夹头本身支持一定范围的直柄刀具，通过更换不同内孔筒夹即可适配常见小直径刀具，这使同一根延长杆能够服务于多种工序。对于DIY用户而言，这种模块化接口降低了小型主轴自制难度；对于结构工程师而言，它提供了一个清晰的动力输出参考，可在此基础上增加轴承支撑、防尘套、气封或冷却结构。

　　建模时需要特别关注几处工程细节：ER11锥孔与螺母螺纹必须保持同轴，否则夹紧后刀具会产生偏摆；杆身外圆与后端连接轴径应建立统一基准，便于后续车削加工和装配检测；螺母外廓需要预留扳手空间，不能只按理想回转体建模；前端面到锥孔底部的尺寸关系到刀具插入深度，过浅会导致夹持不稳，过深则可能让刀具撞到锥孔底部。若用于三维装配，还应把ER筒夹、螺母、刀具以及电机轴作为独立部件进行干涉检查，尤其要验证螺母完全锁紧时刀具柄部仍有足够夹持长度。

　　应用到具体设备时，这种延长主轴常被布置在小型雕刻机主轴下方，用于解决普通夹头无法深入盒体、模具型腔或复杂曲面内部的问题。在打磨工位上，它可以安装砂轮磨头完成内孔、焊缝和边角修整；在实验平台上，也可作为钻孔动力头加工薄材。由于杆身细长，加工参数应偏向高转速、小切深和适中进给，并优先选择刃口锋利的刀具。若需要提高刚性，可在杆身中部增加导向套或支撑轴承，但支撑位置必须避开工件运动路径。整体来看，该模型的意义不在于替代高精度工业主轴，而在于为小型化、深腔作业和DIY改造提供一种结构明确、接口标准、便于二次设计的机械方案。
