遥控赛车铝制前轮毂托架套件

　　该托架属于遥控模型车前轮悬挂与转向系统中的受力连接件，主要承担轮毂安装、转向节定位以及前轮姿态约束等功能。在实际装车场景中，它位于车架前部两侧，上端与转向或悬吊连杆形成铰接关系，下端为轮毂、轮轴及相关紧固件提供安装基础，车辆在转向、越障、落地冲击和持续颠簸过程中产生的载荷，都会通过这一构件在轮组与车架之间传递。

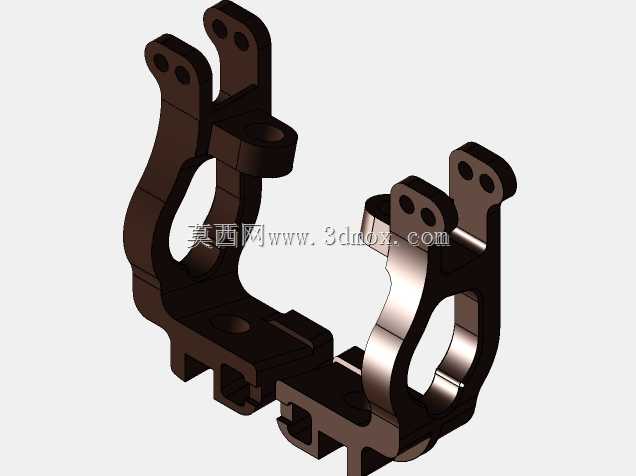

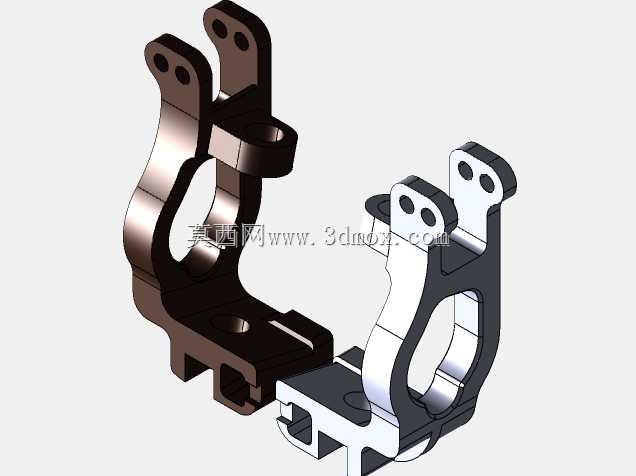

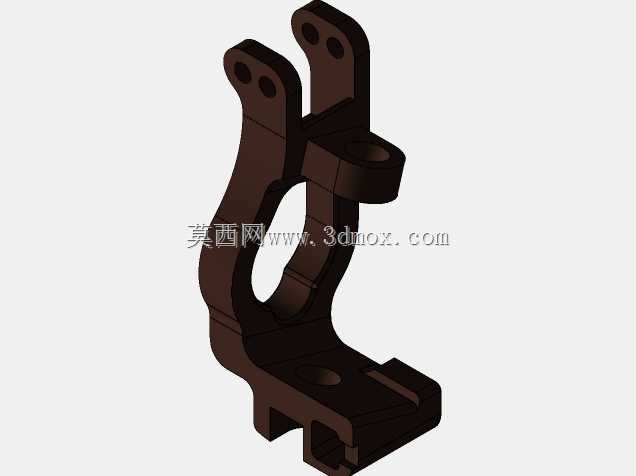

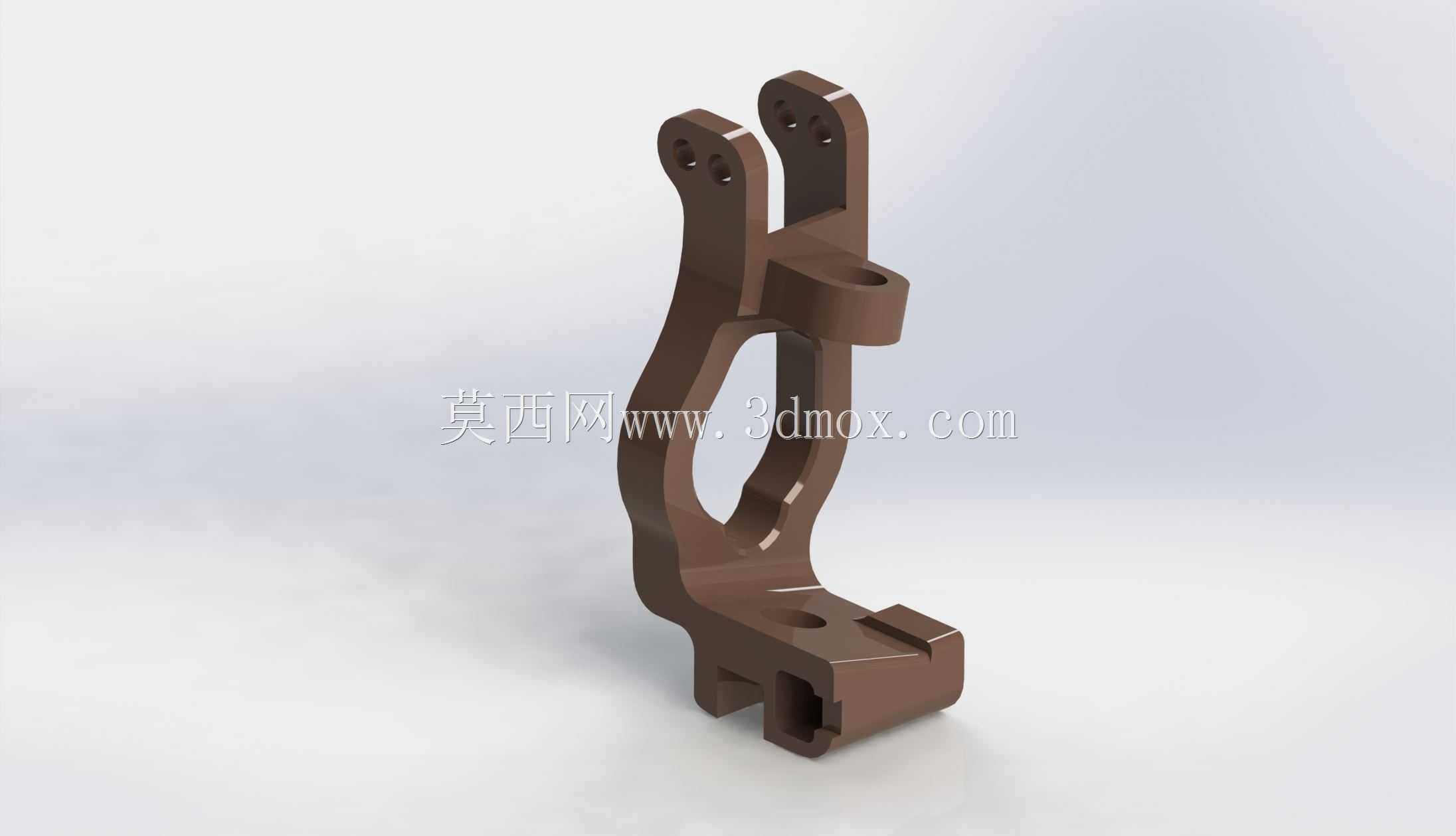

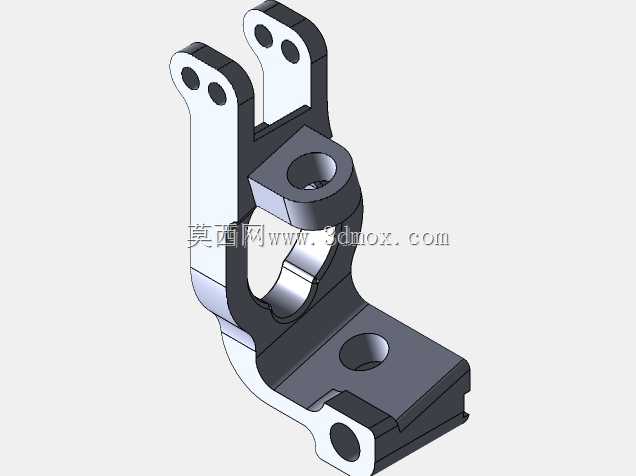

　　从结构形态看，零件采用一体式弯折托架布局，主体沿竖直方向延伸，并在中部形成较大的镂空区域。这种处理并非单纯为了减重，更重要的是在有限空间内避让轮组转动、连杆摆动以及螺丝装配路径，同时保留两侧立壁作为主要承力骨架。上部双耳式铰接孔位用于连接上部连杆或摇臂，孔位间距与同轴度直接影响转向动作是否顺畅；中部凸台设置横向孔，可作为转向拉杆或销轴的安装位置；下部块状基座则承担轮毂组件的定位与固定，其端面、槽口和孔位需要与轮轴座、垫片及紧固件保持明确边界。

　　设计这类零件时，首先要处理的是多方向载荷叠加问题。模型车在直行、转弯和跌落时，托架承受的不只是竖直支撑力，还包括侧向弯矩、制动反力以及转向连杆传来的推拉载荷。因此，立壁厚度、根部过渡圆角和底部实体区域需要形成连续传力路径，避免在孔边、转角和截面突变处出现应力集中。中部镂空虽然降低了材料占用，但镂空边缘不能紧贴高应力区，两侧保留的肋壁应具有足够高度，以维持构件在横向受力时的抗弯能力。

　　安装边界方面，该托架需要同时满足车架侧连接点、轮毂侧回转空间和连杆运动包络三类约束。上部双耳孔的中心距决定销轴装配后的支撑跨距，跨距过小会削弱铰接稳定性，过大则会增加整体宽度并可能与轮辋或避震部件干涉。中部横向凸台的高度和角度决定转向拉杆的作用线，若孔位偏差过大，转向时会出现左右不对称、行程受限或连杆死点。下部基座的宽度、槽口方向和底面平整度，则关系到轮毂组件装入后是否偏摆，以及轮轴旋转轴线是否保持在设计位置。

　　该套件提供多种角度配置，其工程意义在于调整前轮主销或轮组安装姿态。不同角度会改变轮组接地区域、转向回正趋势以及悬挂几何关系，进而影响模型车在不同路面条件下的指向性、抓地表现和稳定性。较小角度通常偏向灵活响应，较大角度则可能增强直线稳定性或改变转向负载特性。结构设计时需要保证各配置版本在外部安装接口不变的前提下，仅通过关键孔位角度或局部几何变化实现性能调整，这样车架、连杆和轮毂等周边件无需重新匹配。

　　从加工与建模角度看，铝制托架适合采用铣削方式成形，三维建模时应优先保证孔位、端面和定位基准的一致性。上部铰接孔与中部销轴孔之间的相对位置是核心尺寸链，下部安装槽与整体对称面的关系也需要严格控制。为了提高装配可靠性，孔边应考虑倒角或沉位，根部圆角既要满足强度要求，也要兼顾刀具可达性。对于承受冲击的部位，不宜单纯通过增加壁厚解决问题，而应让截面沿载荷方向连续变化，使材料更多分布在弯曲中性轴外侧。

　　在整车装配中，该托架还需要与轮辋、轮胎、转向摇臂、销轴和紧固件共同校核运动间隙。车轮上下跳动时，托架随悬挂动作改变姿态；转向时，上部和中部连接点又会围绕各自轴线产生复合运动。若外形轮廓未预留足够包络空间，就可能在极限转向或悬挂压缩时与轮辋、拉杆或车架发生碰擦。因此，模型构建阶段不仅要表达静态装配关系，还应通过运动极限位置检查孔位行程、零件间隙和锁紧件空间。

　　总体而言，这类前轮毂托架不是简单的装饰性支架，而是连接轮组、转向系统与悬挂系统的关键结构件。其设计重点在于用紧凑的一体式铝制结构实现多节点连接，在控制重量和体积的同时保证冲击承载、铰接精度与姿态可调性。对于模型车结构设计和零部件选型而言，理解各孔位功能、载荷传递路径以及角度配置对行驶性能的影响，比单纯关注外观造型更具实际价值。
