遥控车后悬挂支撑臂结构设计

　　该零件属于遥控模型车底盘悬挂系统中的后下支撑构件，主要承担后轮悬挂与底盘主体之间的连接、载荷传递与运动限位作用。在越野、竞速类模型车的实际行驶过程中，后轮会持续承受来自地面的冲击、侧向滑移力以及加速、制动时产生的纵向力矩，该支撑臂通过两端的铰接孔位将这些载荷分散传递至底盘安装位，避免单点受力造成结构失效。

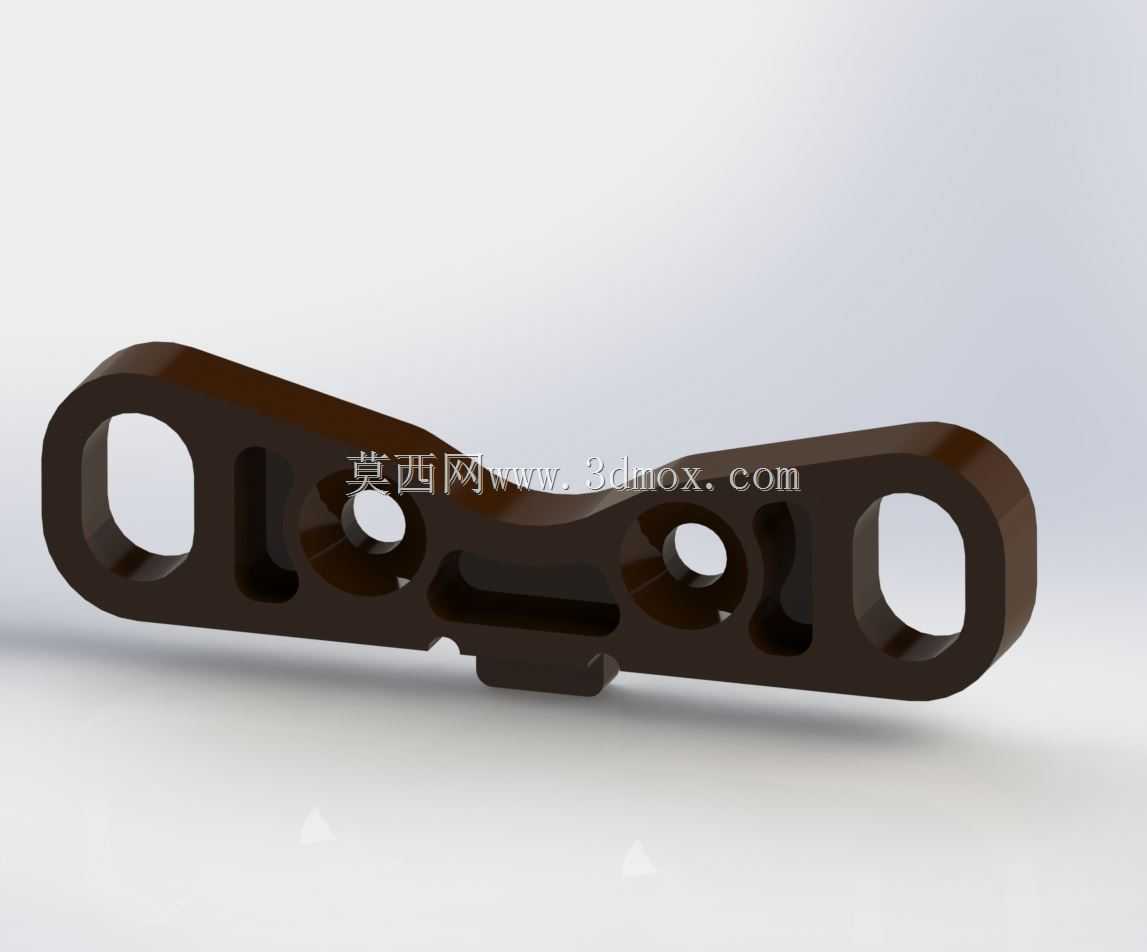

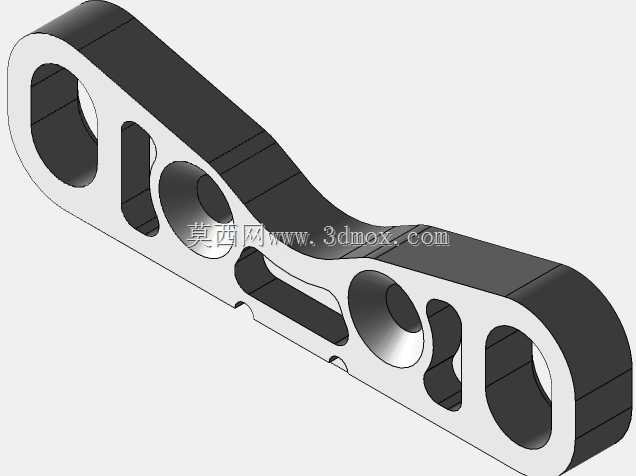

　　从结构形态看，零件整体呈长条形悬臂布局，两端设置大尺寸铰接孔，用于与底盘支座、后轮摇臂或避震组件形成回转配合；中部区域布置多个不同直径的孔位，既承担减重作用，也可用于穿设固定件、调整悬挂几何关系或避让周边传动部件。零件本体并非等厚平板结构，而是在受力路径上设置连续的加强筋与局部增厚区域，在孔位周边形成凸台，以提升铰接区域的抗挤压和抗撕裂能力。这种设计思路常见于对重量敏感、同时又要求较高冲击强度的模型车底盘部件。

　　在实际装配中，该类支架通常位于底盘后部较低位置，安装边界需要同时考虑轮距、悬挂行程、避震器摆动角度以及传动轴或齿轮箱的避让空间。两端孔的中心距直接决定后轮悬挂的有效摆臂长度，进而影响车轮跳动时的外倾角变化轨迹；孔位轴线的平行度则关系到铰接件转动是否顺畅，若同轴度偏差过大，容易造成销轴卡滞、单侧磨损加剧。中部异形槽和缺口并非单纯装饰，而是为了在保证整体刚性的前提下降低非关键区域材料用量，使零件在受到突发冲击时能够产生有限弹性变形，吸收部分能量，而不是在孔位边缘直接脆断。

　　设计这类支撑件时，不能只关注静态外形，更需要结合整车布置校核运动包络。后轮在压缩、回弹及转向侧倾过程中，支架会随摇臂一同摆动，因此其外轮廓必须与底盘侧板、差速器壳体、避震弹簧及轮辋内侧保持安全间隙。若支架截面过高或边缘外扩，悬挂压缩到极限位置时可能与相邻零件发生干涉；若截面过小，则在跳跃落地时容易出现弯曲或断裂。较合理的做法是沿主要受力方向保留连续材料，在非受力侧开设减重槽，并在孔与孔之间形成桥接式加强结构。

　　从使用场景看，这类零件既适用于比例遥控越野车、平跑车和大脚车的后悬挂改装，也可作为小型轻量化连杆机构的参考结构。其受力逻辑与真实车辆悬架下摆臂具有相似性：纵向承受加减速冲击，横向承受转弯侧倾力，垂向承受路面颠簸。区别在于模型车尺寸更小、重量更轻，但冲击加速度往往更高，因此对局部壁厚、圆角过渡和孔位强化的要求更加突出。零件边缘采用圆滑过渡，可减少应力集中；底面局部凸起结构则可用于安装定位，或在悬挂运动到极限位置时充当缓冲接触点。

　　在三维建模过程中，应优先建立两端铰接孔的中心距与安装基准，再沿载荷路径生成主体轮廓。中部镂空不宜直接采用尖锐边角，而应使用圆弧或等距偏移形成连续槽壁，以便后续加工或成型时保证材料流动均匀。对于需要采用机加工方式制作的金属版本，应预留销轴配合公差，并控制孔壁与端面的垂直度；对于采用注塑或烧结方式制作的版本，则需关注壁厚均匀性，避免厚薄突变导致缩痕或翘曲。整体而言，该支架体现的是小型承载连接件在有限空间内平衡强度、重量与装配关系的典型设计方法。
