桌面型斯特林动力装置结构设计

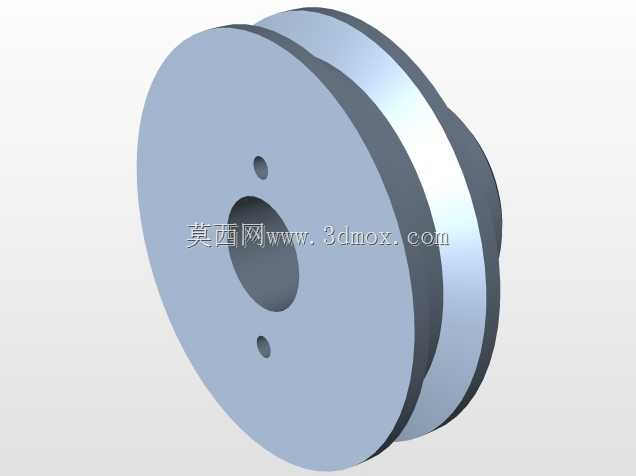

　　这套外燃式动力装置的整体布局采用侧装立板承载方案，所有运动构件与换热腔体都固定在一块立式安装板上，既可以作为独立的教学演示单元直接摆放，也能通过立板上的预留孔位固定到实验台架、热能转换实训平台或者小型动力展示柜中，适配高校工程热物理课堂演示、科普场馆动力原理展区、创客空间机械传动实训等多种场景。装置的动力输出端集成了带轮结构，不需要额外加装联轴器就可以通过平带或者同步带连接小型发电机、微型水泵、轻载输送机辊筒等负载，用来直观展示热能向机械能转换的完整过程，也能为低功耗外设提供小幅动力输入。

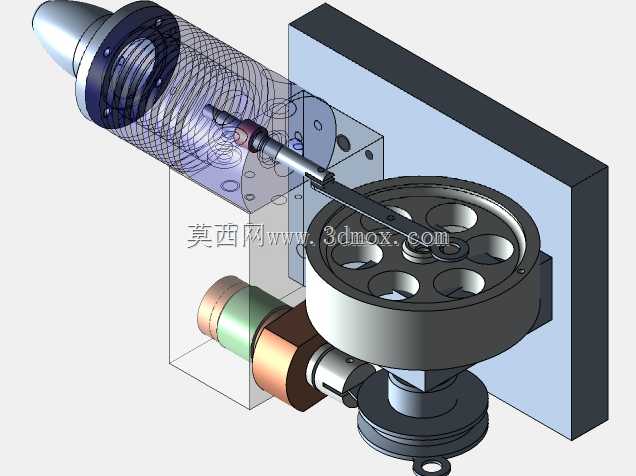

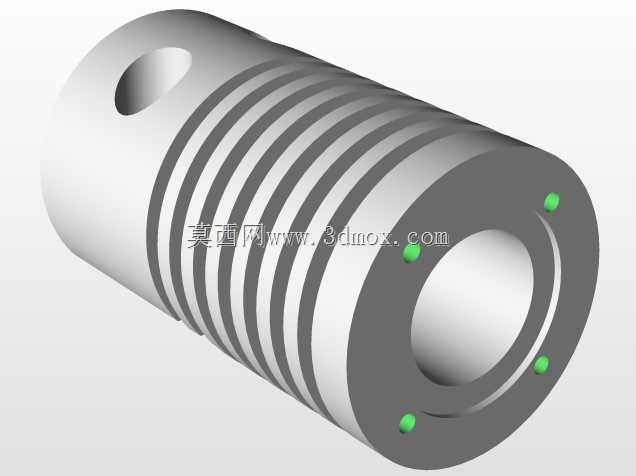

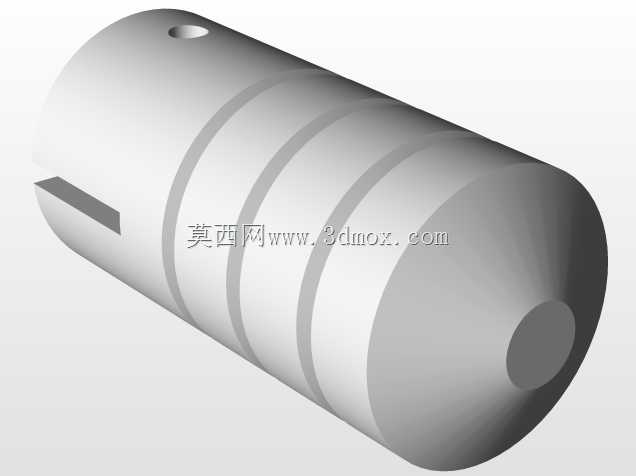

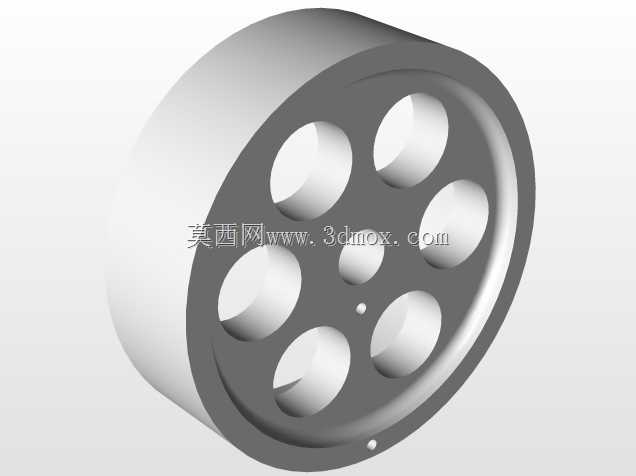

　　从功能实现逻辑来看，装置左端为带散热鳍片的冷腔与封闭式热腔组件，热腔外部预留了加热源安装位，可适配酒精灯、小型电加热头等常规外热源；冷热腔之间通过移气活塞完成工质的周期性导流，配合动力活塞形成闭环热力循环。动力活塞的往复直线运动通过连杆传递到曲轴，曲轴另一端装配大直径镂空飞轮，飞轮的轮缘配重经过偏心匹配，能够储存曲轴转过止点的动能，抵消活塞往复运动的速度波动，让整套机构在稳定热源输入下保持连续匀速运转。曲轴的支撑位直接集成在立式安装板的镗孔内，省去了独立轴承座的额外安装空间，同时保证曲轴回转中心与气缸轴线的平行度公差控制在合理范围内，避免连杆运动过程中出现别劲、卡滞问题。

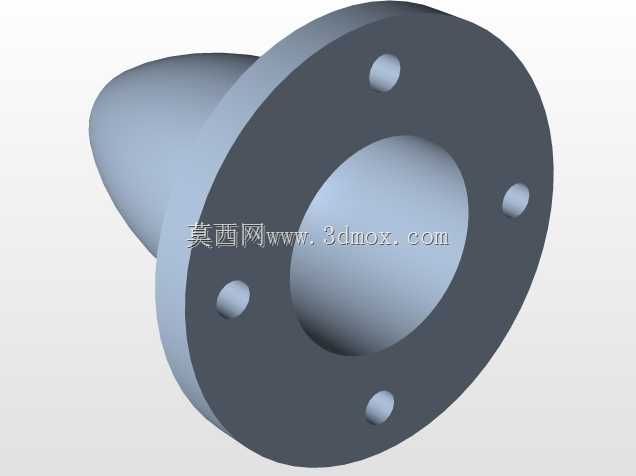

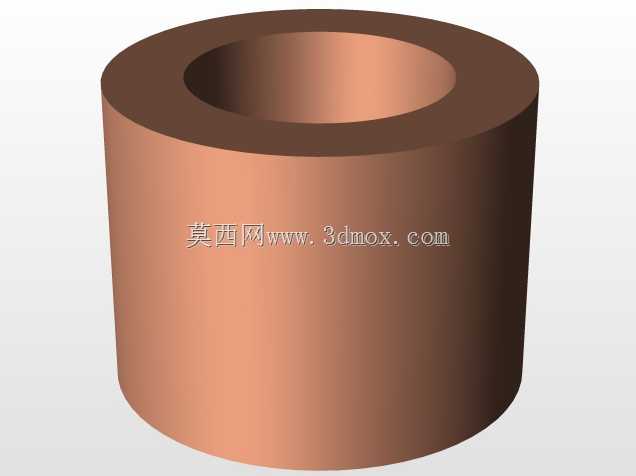

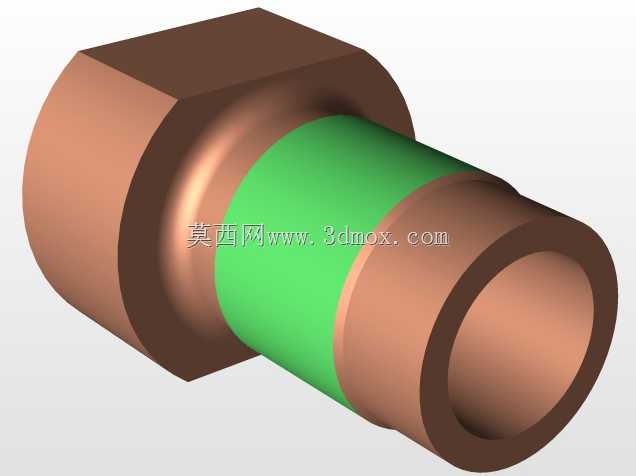

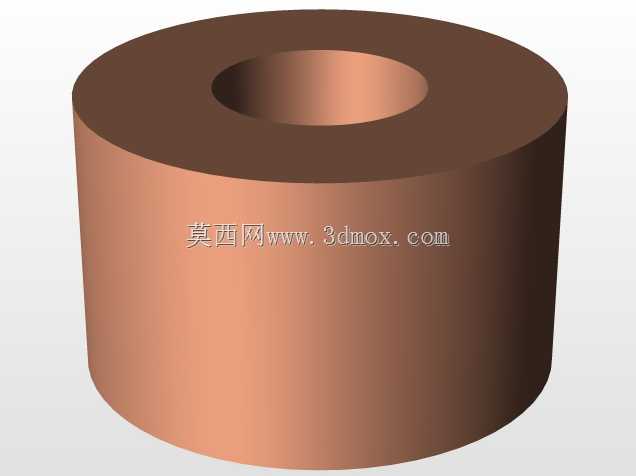

　　结构设计阶段优先压缩了整机的安装边界，立式安装板作为装配基准，所有零部件的投影都不超出立板的轮廓范围，横向尺寸从冷腔端头到飞轮外侧预留了不小于十毫米的安全间隙，纵向尺寸以曲轴中心为分界，上方布置冷热缸与传动连杆，下方布置输出带轮与支撑底座，不会出现运动构件超出底座支撑面的情况。气缸与安装板之间采用法兰面定位，连接螺栓沿圆周均布，既保证腔体的密封压紧力均匀，也方便后续拆解清理活塞与缸筒内壁的积尘。连杆两端的铰接孔都配置了自润滑衬套，长期运转过程中不需要频繁加注润滑脂，降低了演示场景下的维护频次。飞轮上的镂空孔并非单纯减重设计，孔位的分布角度经过动平衡校核，能够抵消曲轴偏心段旋转产生的惯性力，减小装置运转时的振动传递到安装台面。

　　实际装配过程中需要先将曲轴组件从安装板后侧穿入支撑孔，再依次套装飞轮、输出带轮与连杆，最后连接活塞组件并调整气缸的固定位置，保证活塞在全行程内不与缸筒端面发生碰撞。冷腔外侧的散热鳍片采用环形阵列布局，在有限的轴向长度内最大化换热面积，保证冷端工质能够快速释放热量，提升循环的热效率。热腔与冷腔的连接通道做了平滑过渡处理，减少工质往复流动的阻力损失。整套装置没有复杂的电控元件，所有运动逻辑都通过纯机械结构实现，运转过程直观可见，既能够帮助学习者理解外燃机的热力循环原理，也可以作为机械结构设计的参考案例，用来分析曲柄连杆机构的运动匹配、飞轮惯量匹配、机架刚度设计等实际工程问题。针对不同的演示需求，还可以通过更换输出带轮的直径调整输出转速，或者在飞轮端面加装刻度盘，用来实时观测曲轴的转角位置，配合温度传感器采集冷热端温度，完成热功转换效率的简易测算。
