卧式斯特林动力装置结构设计

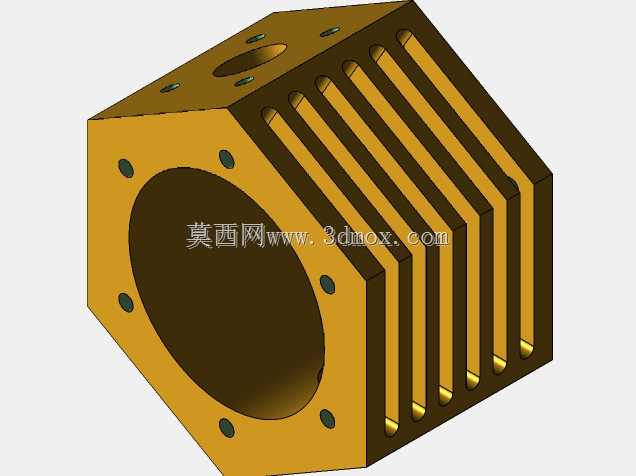

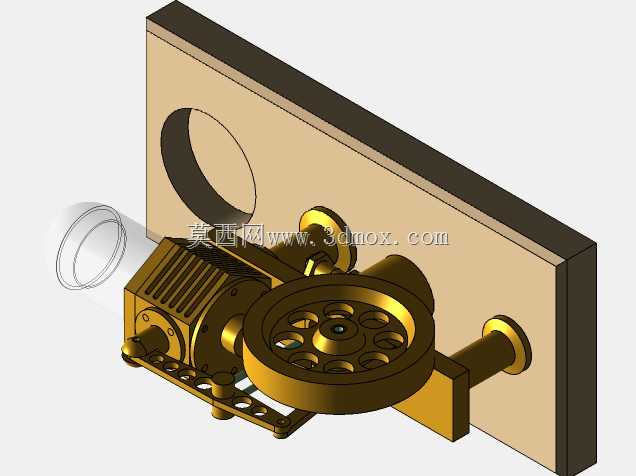

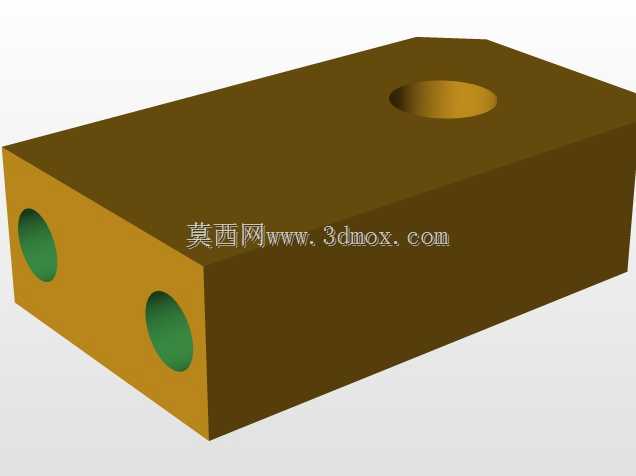

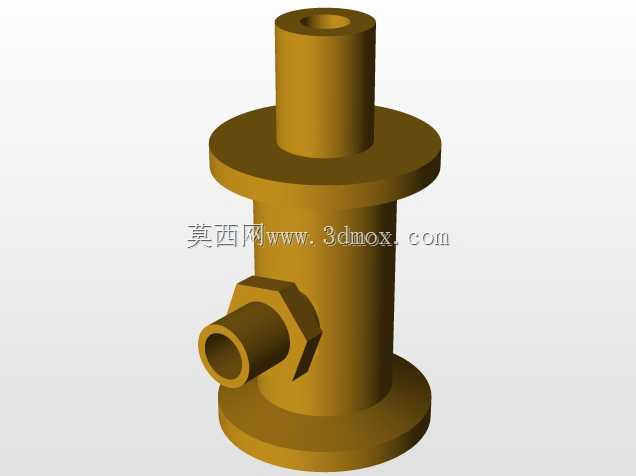

　　该模型呈现的是一台卧式布置的斯特林动力装置，整体采用底板集成式安装结构，核心做功部件、传动部件与换热部件均固定在立式安装背板前方，背板预留的大直径开孔可用于热源对位、观察内部运动状态或嵌入加热组件，这类结构常见于教学演示装置、小型余热回收试验台以及科普展示设备中。从实际用途来看，斯特林发动机依靠封闭工质的冷热循环压差输出动力，不需要内部燃烧，可适配太阳能聚焦供热、工业低品位余热、小型生物质热源等多种外部供热形式；在工程场景中，这类小尺寸机型常被用于热电联供试验、低品位热能回收验证，也可作为教学载体讲解外燃机循环、曲柄连杆传动与飞轮储能原理。模型的功能划分清晰：左侧带散热鳍片的腔体为冷端换热结构，鳍片增大了与空气的接触面积，

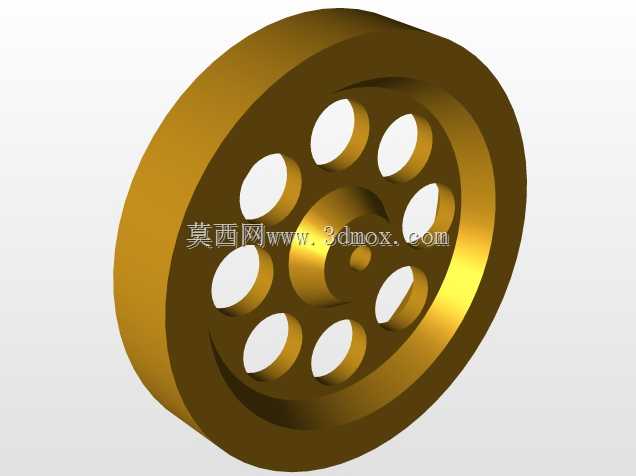

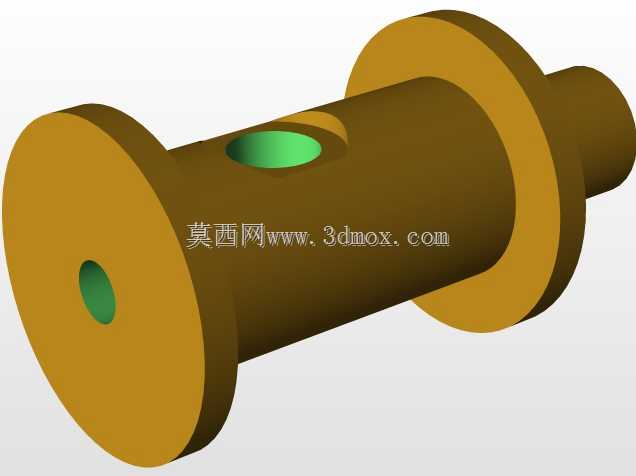

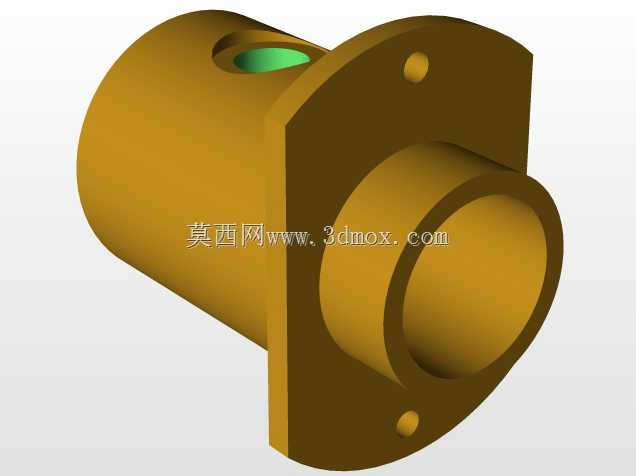

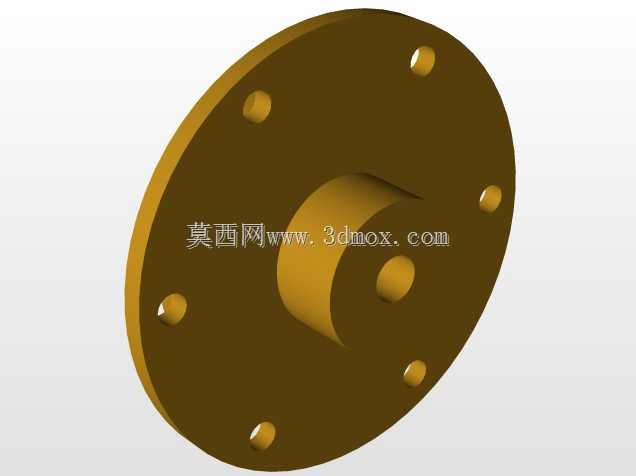

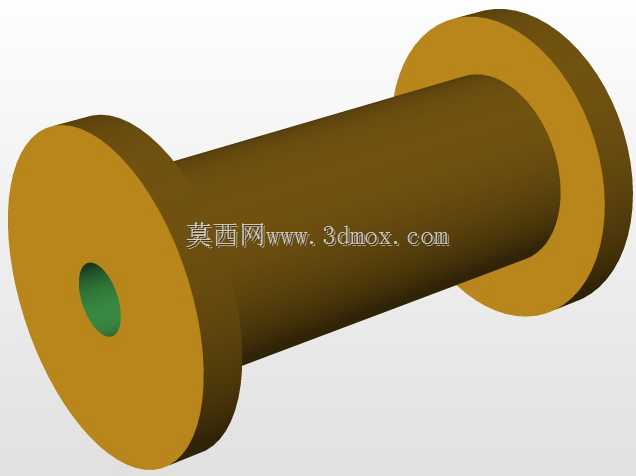

　　可强化冷端散热，维持冷热端温差；与之连通的是热端置换腔体，外部热源作用于热端后，封闭腔内工质受热膨胀、遇冷收缩，形成周期性压差；动力活塞将压差转化为直线往复运动，再通过连杆机构传递至曲轴。右侧带多孔镂空结构的大直径轮盘为飞轮，其质量集中在轮缘，转动惯量较大，可储存做功行程的能量，克服活塞上下止点的运动死点，让曲轴输出连续平稳的扭矩，避免机构在循环间隙出现卡顿或反转。曲轴的输出轴段穿过背板向外延伸，可直接连接小型发电机、微型水泵或示教负载，拓展动力输出用途。设计思路上，整机采用卧式水平对置布局，将冷端、动力缸、曲轴箱沿水平方向排布，重心贴近安装底板，运行时的振动可通过底板传递至安装基面，相比立式结构拥有更好的稳定性；

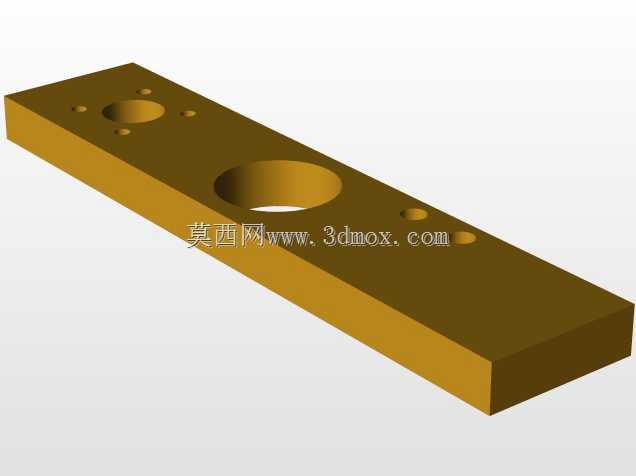

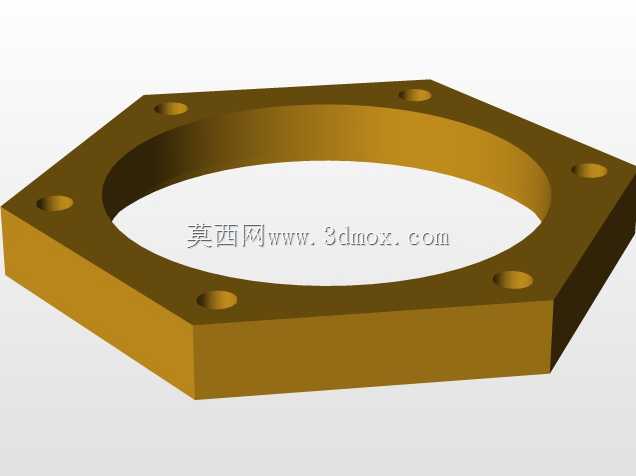

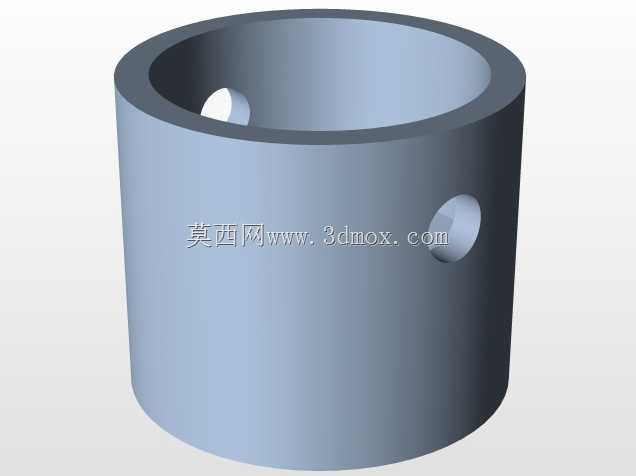

　　背板同时承担安装基准与防护作用，所有旋转运动部件均布置在背板前侧，输出轴从背板后侧引出，既方便观察传动过程，也能避免外露旋转件对后侧负载接线造成干涉。机身底部设置带安装孔的连接支脚，可通过螺栓将整机固定在试验台或支架上，支脚的孔位间距预留了通用安装余量，适配常见的台面安装规格。从安装边界判断，整机沿曲轴轴向的长度覆盖冷端至输出轴末端，径向高度以飞轮外圆为最大轮廓，背板的高度与宽度需完全包容内部运动件的运动包络，避免活塞、连杆运动时与背板发生碰撞；背板上的轴孔与曲轴轴颈采用间隙配合，既支撑曲轴转动，又控制轴向窜动。建模过程中，各运动副的配合关系需要重点把控：活塞与缸体之间保留合理的滑动间隙，既要保证工质密封，又要避免运动卡滞；

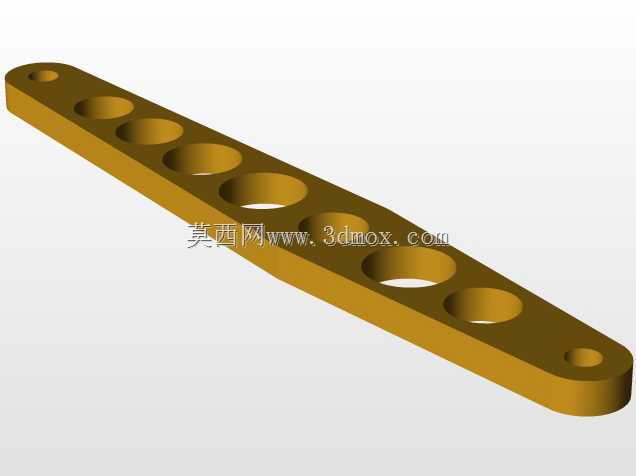

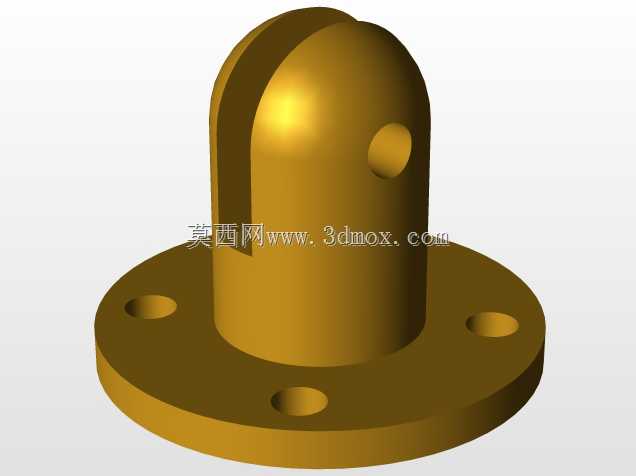

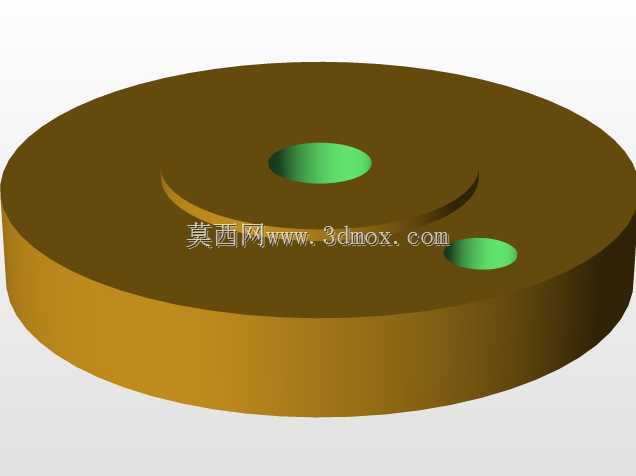

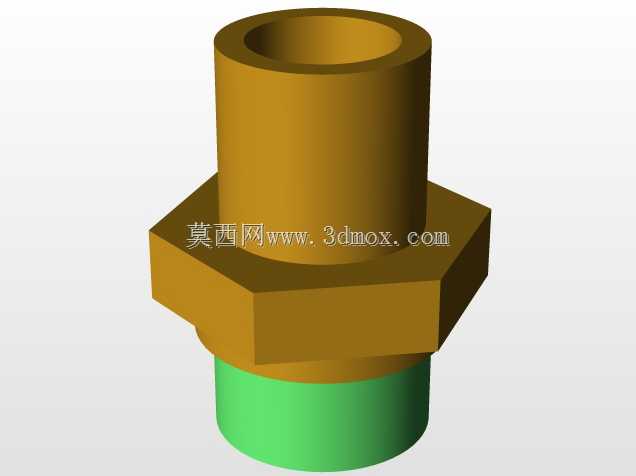

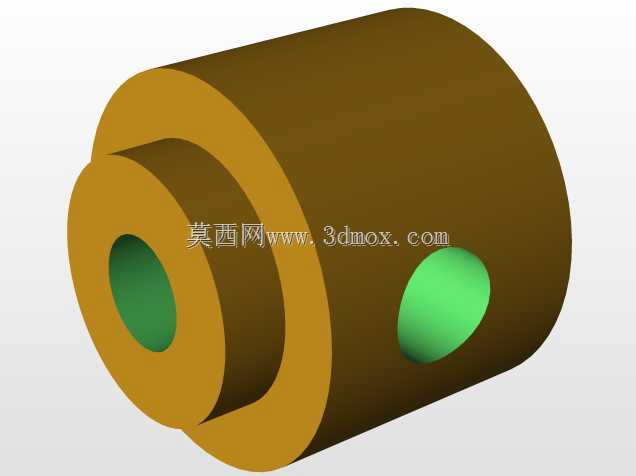

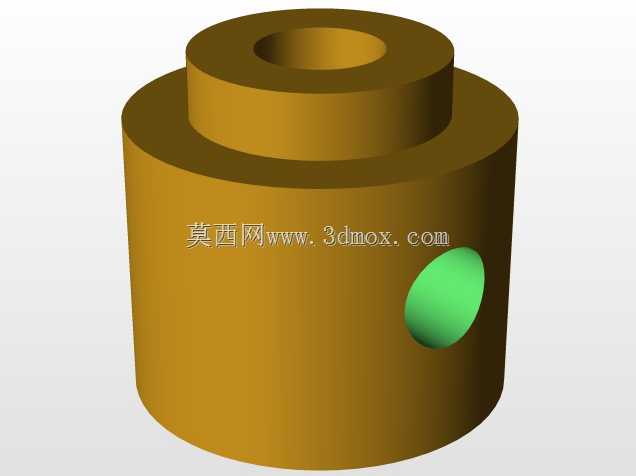

　　连杆两端分别与活塞销、曲轴曲柄销形成转动副，装配时需确认曲柄销的偏心距与活塞行程匹配，偏心距直接决定活塞的往复行程，进而影响单次循环的工质容积变化量；飞轮与曲轴之间采用周向固定，保证扭矩可靠传递，轮盘上的镂空孔在不显著降低转动惯量的前提下减轻了整体重量，同时减少转动时的空气阻力。冷端散热鳍片的排布方向顺着空气自然对流路径，可提升被动散热效果，若用于连续运行工况，还可在鳍片侧方加装小型风冷组件进一步降低冷端温度。整机的管路与腔体连接位置均做了贴合处理，保证封闭工质回路的密封性，这是斯特林发动机稳定输出动力的关键前提，任何泄漏都会破坏腔内压差，导致输出扭矩下降甚至无法启动。这类结构在三维建模时，需要先确定缸径、活塞行程、曲柄偏心距、飞轮直径等核心参数，再按照动力传递路径依次搭建缸体、活塞、连杆、曲轴与飞轮，最后通过装配约束验证各部件的运动干涉情况，确保全行程内无碰撞；安装背板的设计需兼顾刚度与安装便利性，其厚度要支撑曲轴与各部件的重量，避免长期运行后出现变形。
