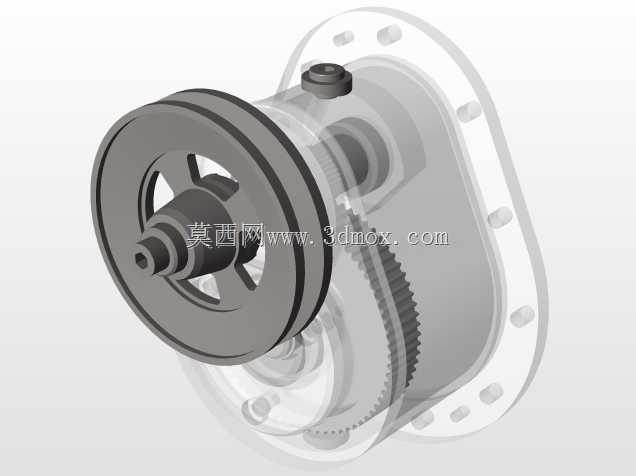

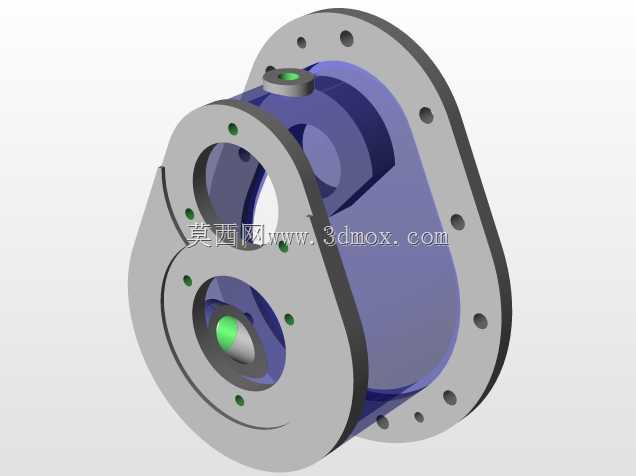

该传动机构以半透明壳体呈现内部轮系关系,适合在结构评审、装配培训和设备改型时用于判断动力传递路径。输入端采用带轮结构,通过轴系将运动传入封闭腔体,内部齿轮啮合完成转速与扭矩转换,输出端沿同轴方向向外延伸,可直接连接工作机或后续传动链。法兰盘上的安装孔沿周向分布,用于将整机固定到支架或主机壁面,顶部凸台可作为注油、透气或传感器安装接口,具体功能需结合整机管路与电气方案确定。
从实际使用场景看,这类紧凑传动单元常见于轻工输送、小型实验装置、自动化辅机以及需要封闭润滑的动力转接部位。它的价值不只在于减速,还在于通过壳体把齿轮、轴、轴承和密封件整合为一个相对独立的模块,使现场装配时不必逐件调整啮合位置。维修人员只需关注输入、输出和固定边界,即可完成更换或复测,这对批量设备的备件管理很有意义。

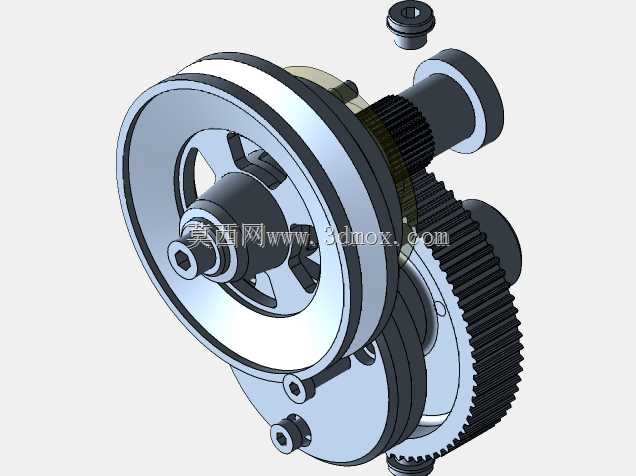

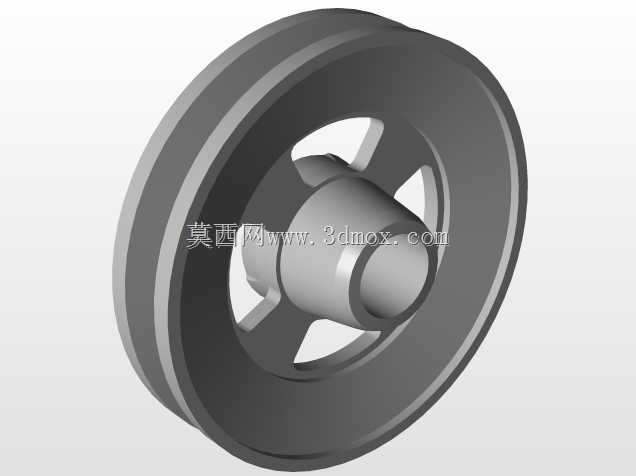

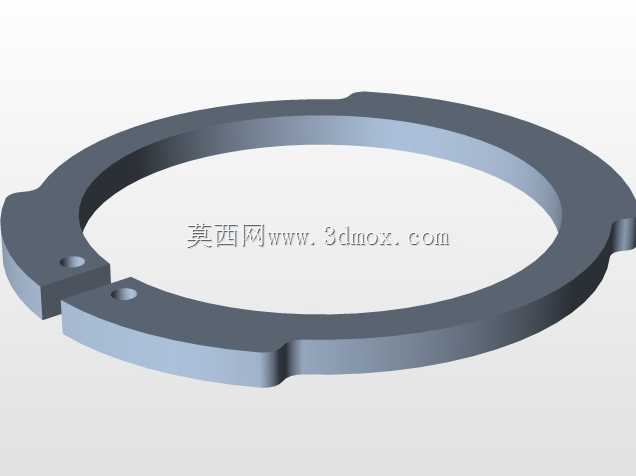

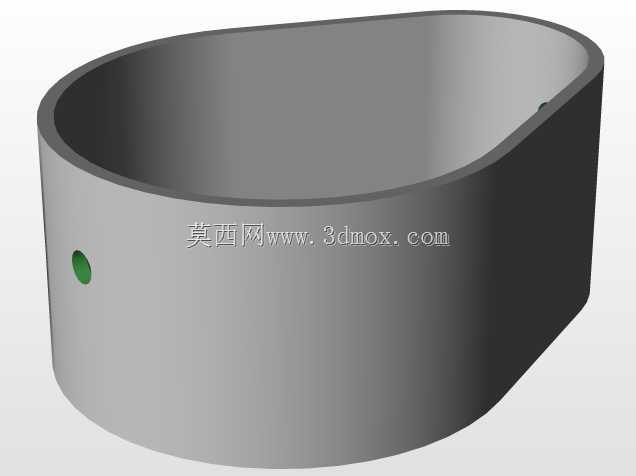

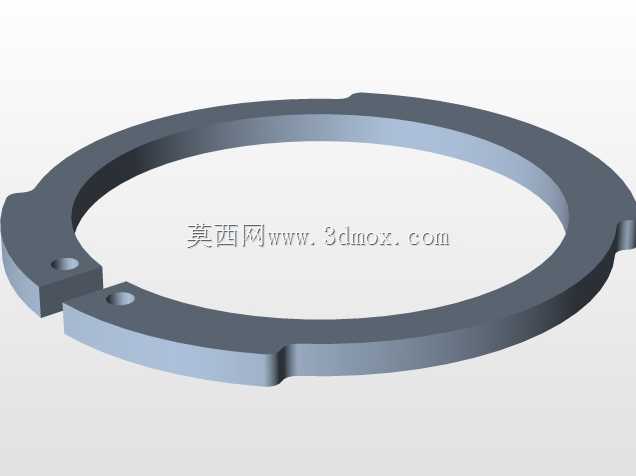

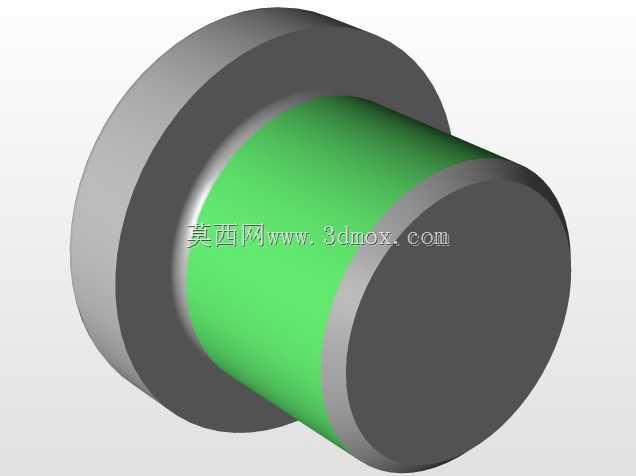

设计思路上,模型把外部轮廓与内部传动同时表达出来,便于检查带轮与齿轮的轴向布置是否合理。输入带轮位于外侧,便于更换皮带或调整张紧;齿轮藏在壳体内部,可降低粉尘、切削液和人员触碰带来的风险;输出轴端保留阶梯结构,能够适配轴承、挡圈、密封件和联轴器等标准件。壳体外形并非单纯追求圆润,而是围绕齿轮包络、轴承座孔和螺栓安装空间形成,壁厚在满足刚度的前提下尽量均匀,避免铸造或加工时出现局部缩松与振动薄弱区。

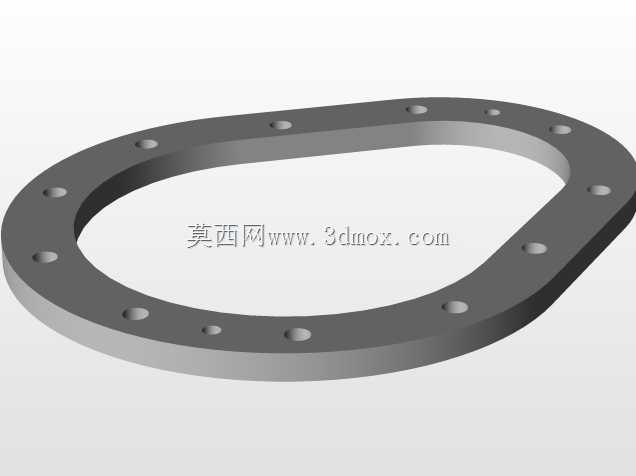

安装边界需要重点核对三组尺寸关系。其一是法兰安装孔的节圆直径与孔位角度,它决定了机构能否直接落到既有安装面上;其二是输入轴、输出轴的中心高和伸出长度,关系到带轮包角、联轴器对中以及周边护罩是否干涉;其三是壳体最大回转半径,尤其是带轮外缘和齿轮齿顶圆对应的外部包络,设计机架时应预留装拆和散热空间。若在密集设备中使用,还应在顶部或侧面留出观察油位、补充润滑脂以及检查紧固件的操作位。

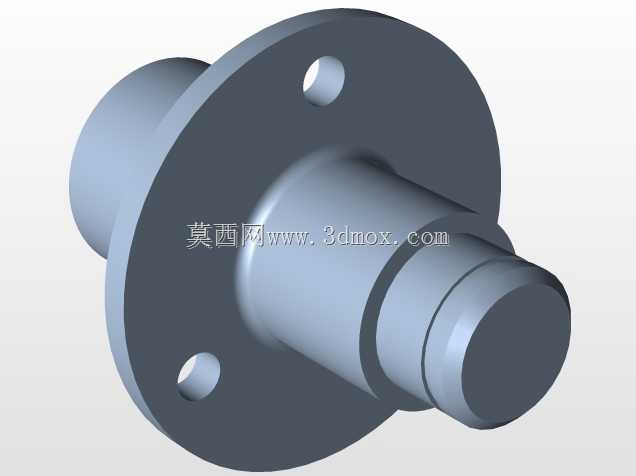

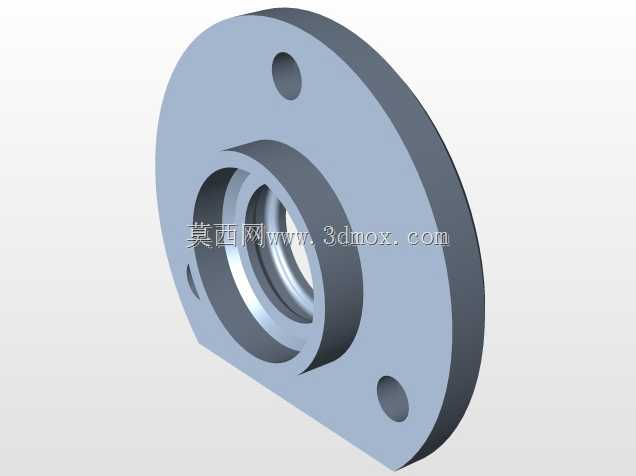

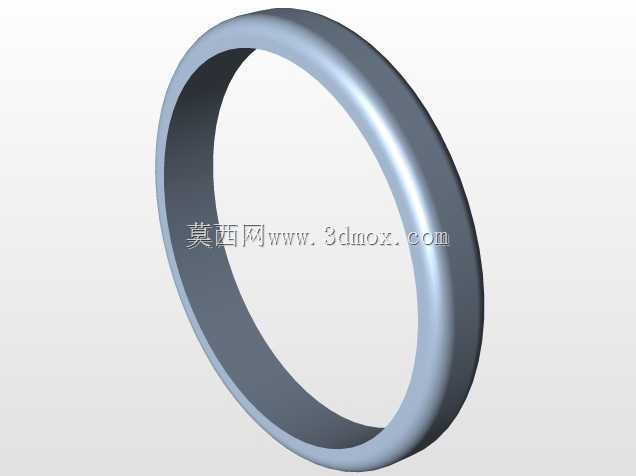

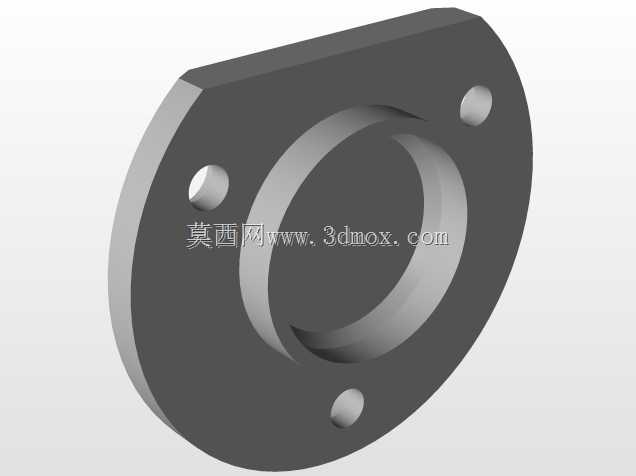

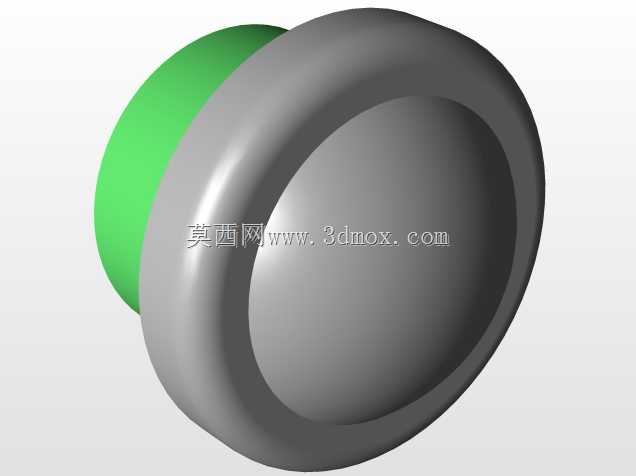

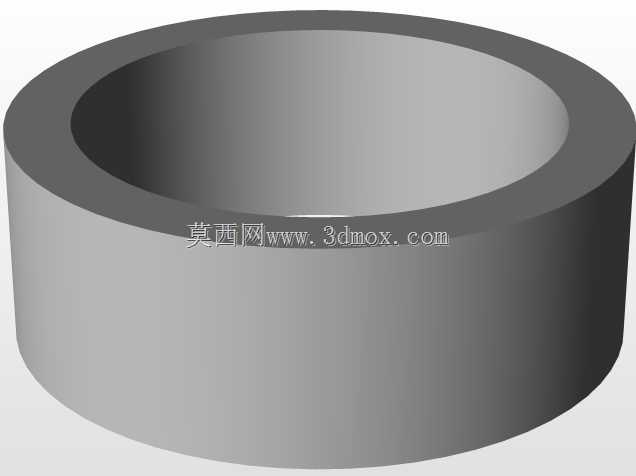

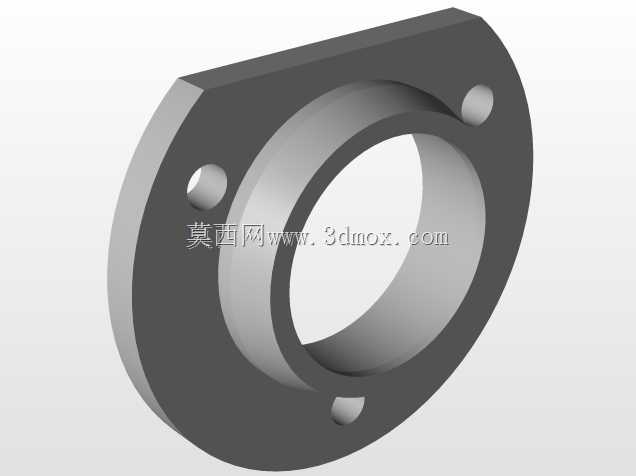

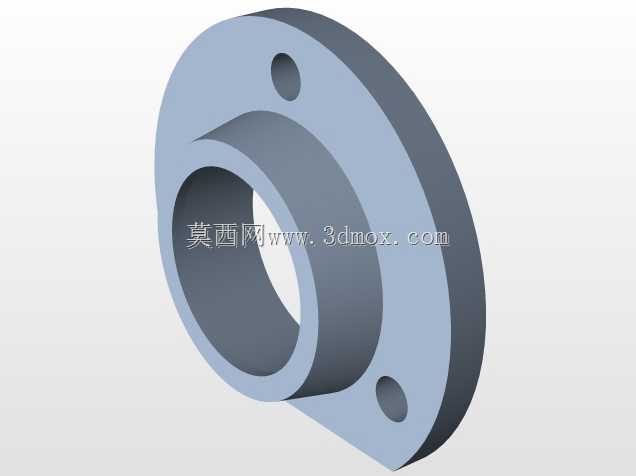

功能特性方面,带轮输入具有缓冲和过载打滑的保护作用,适合启动频繁或负载波动的场合;内部齿轮传动则保证较稳定的传动比。法兰端盖既承担轴承定位,也形成轴向密封界面,端盖与壳体之间的配合面需要控制平面度,必要时加密封垫或涂胶。轴伸处若存在油液外泄风险,应设置油封或迷宫结构,并在三维装配中核对唇口方向与轴面粗糙度要求。

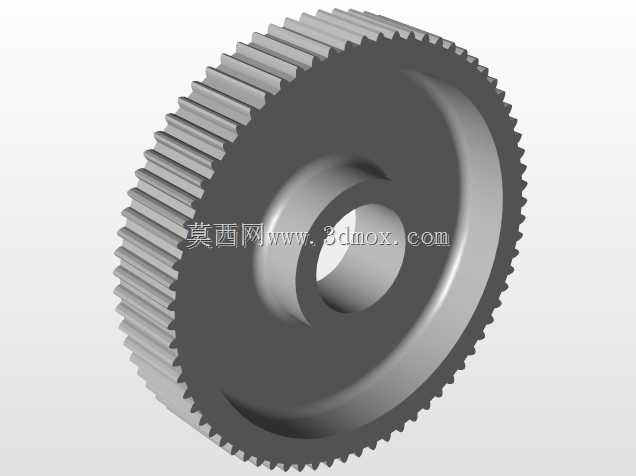

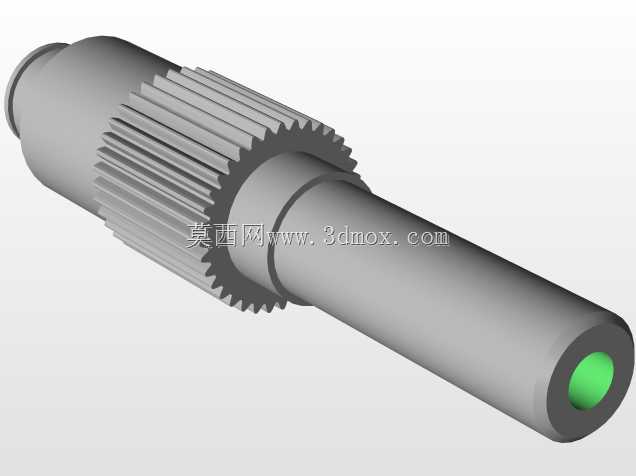

从建模角度看,该类零件应先建立轴线、安装面和齿轮分度圆等基准,再生成壳体、轴、带轮、端盖和紧固件。齿轮不必只作为外观件处理,齿宽、分度圆、齿顶圆和退刀结构都应反映装配关系,否则在干涉检查时容易漏掉齿圈与壳壁、轴肩与轴承内圈之间的真实间隙。螺栓孔周围应留出扳手空间,顶部凸台若用于安装附件,还要考虑其轴线是否便于接管或布线。
在选型或改型时,不能只看外形是否相似。输入转速、带轮节径、齿轮齿数、模数、轴承跨距和输出扭矩共同决定机构寿命。若原模型用于展示,可保留半透明效果;若用于生产,则需补充材料、热处理、公差、表面处理和润滑要求。壳体材料可根据重量、成本和散热需求选择铸铁或铝合金,轴与齿轮则需按载荷确定调质、渗碳或氮化工艺。
总体而言,该模型完整呈现了一个封闭齿轮传动单元的典型结构:外部带轮负责接入动力,内部轮系负责变换运动参数,法兰壳体负责定位、防护和安装。对结构设计人员而言,它可作为检查轴系布置、密封方案和安装边界的参考样件;对设备维护人员而言,它能帮助理解动力从带轮到输出轴的传递过程,从而在拆装、对中和故障判断时更有针对性。
