90度弯角USB端口连接座结构设计

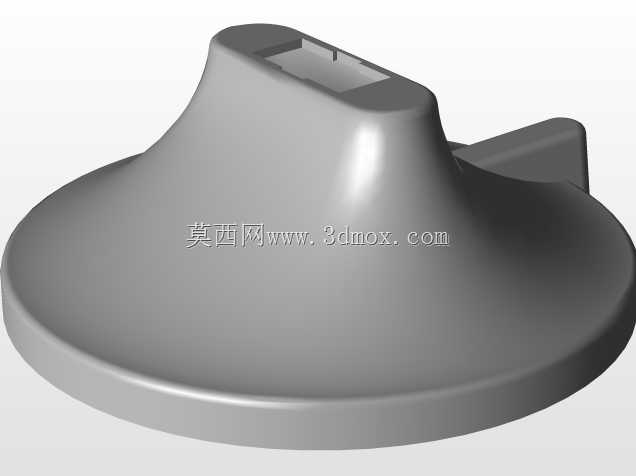

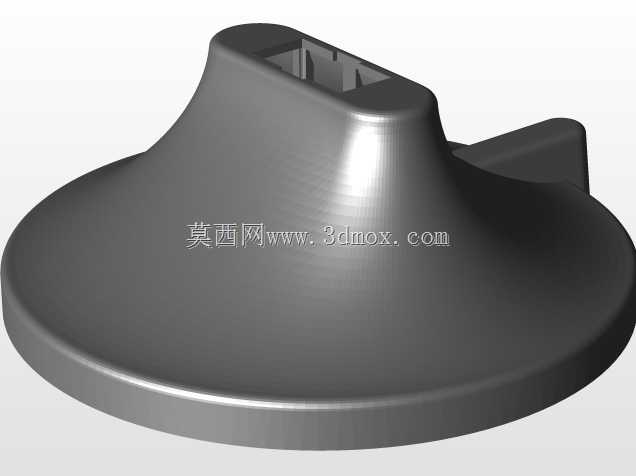

这款90度弯角结构的USB端口连接座，主要面向设备内部布线空间受限的电子设备装配场景，常见于桌面小型外设、嵌入式工控终端、壁挂式智能设备的内部接口扩展布局中，能够解决直插式USB接口在狭窄安装腔体内布线弯折半径不足、线材长期受弯折应力易断裂的问题。从结构设计逻辑来看，整体采用宽边圆盘式安装基座，基座底部做了平整贴合面处理，安装时可直接贴合设备壳体的内安装面，通过侧边延伸的定位卡耳与壳体预设的卡槽配合，不需要额外增加螺丝固定点位，既减少了装配工序的零件数量，也能避免螺丝柱占用内部布线空间。接口部分采用90度侧向弯出的结构，USB插口的开口方向与安装基座平面呈平行布局，当基座固定在设备壳体侧壁内侧时，插口刚好对准壳体上预留的接口开孔，外部USB插头插入时受力方向平行于安装面，不会对基座产生垂直方向的撬动力，长期插拔使用也不会出现基座松动移位的问题。在安装边界的尺寸把控上，圆盘基座的直径做了收窄处理，适配多数小型电子设备壳体内部的安装柱间距，基座整体高度控制在较低范围，不会挤占设备内部电路板的元件布置空间，插口部分的外围做了一圈加厚的导向围边，围边的倒角尺寸与标准USB公头的插入导向角匹配，插头插入时可自动找正对位，避免插偏导致内部接插端子变形。接口的内部腔体预留了标准USB端子的安装位，腔体侧壁做了定位筋条，端子组件装入后可通过筋条卡紧固定，不需要额外打胶固定，后续维护更换端子时也可快速拆卸。基座与弯角接口的过渡区域做了大圆弧过渡处理，既减少了注塑成型时的应力集中问题，也能避免安装时锐边划伤布线线材，整体壁厚做了均匀化处理，注塑成型时不会出现缩痕、翘曲等缺陷，批量生产时的良品率更易控制。在实际设备装配场景中，这类弯角USB端口座常被用在桌面集线器、小型检测仪器的侧置接口位置，相比直插式接口，弯角结构能让外接USB线材顺着设备侧壁自然延伸，不会出现线材垂直于设备表面翘起的情况，既优化了设备外接布线的整洁度，也能避免外力磕碰线材时直接将冲击力传导到接口焊盘上，提升接口的长期使用可靠性。
