牧田修边机柱塞底座结构设计

　　该柱塞底座主要面向小型木工修边与开槽作业，常见于家具厂封边修齐、室内装修现场开槽、模板边缘倒角以及亚克力板修形等场景。它的核心作用不是承载动力本体，而是为高速旋转的刀头提供稳定的垂直导向和深度基准，使刀具在贴近工件表面移动时不会因手部抖动产生扎刀或深浅不一的痕迹。实际使用中，工人将修边机主体装入上部圆筒定位腔后，通过两侧立柱与导向结构控制刀头伸出量，底座平面贴合工件表面滑动，透明护罩同时兼顾排屑通道与观察窗口，能够在不遮挡切削区域的前提下将木屑侧向引出。

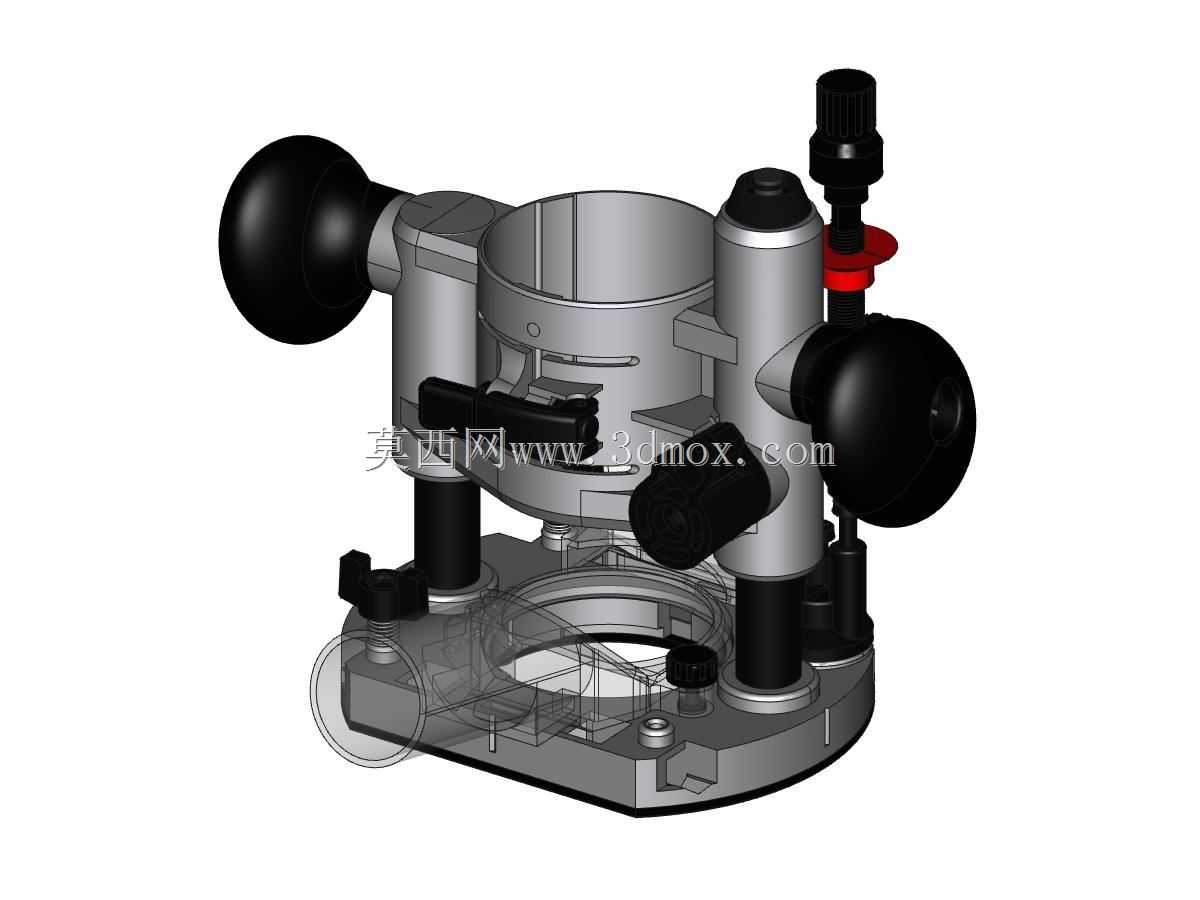

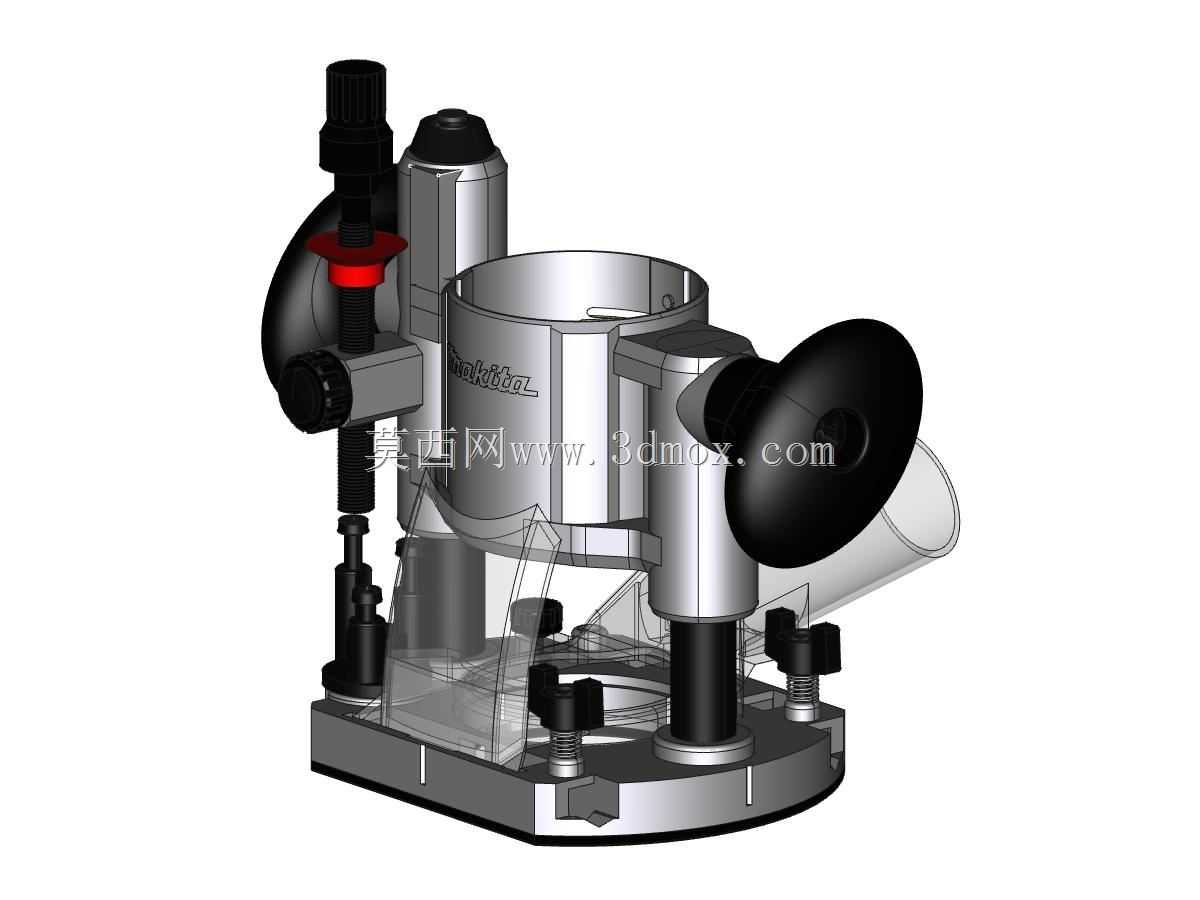

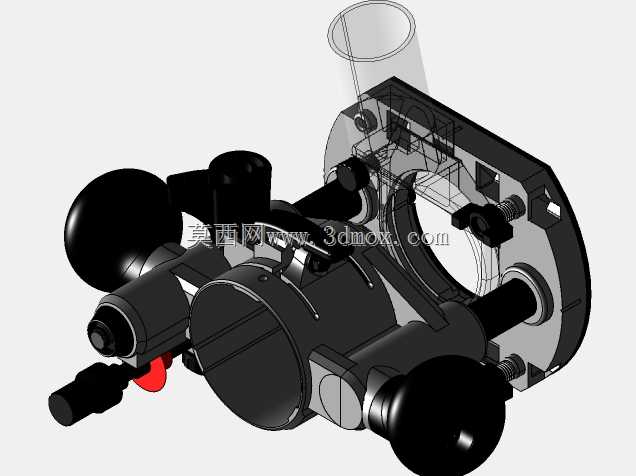

　　从结构组成看，底座包含平板式滑座、垂直导柱、锁紧旋钮、微调柱塞、吸尘接口、手柄避让位以及主体安装环。平板底面是直接决定加工质量的基准面，需要控制平面度并保留足够的滑动面积，以减小单位面积压强，避免在软木或贴面板上留下压痕。四角设置的可调支撑或压紧结构用于适配不同附件与仿形需求，侧面黑色旋钮负责导柱锁紧，位置靠近操作者自然握持区域，调节时无需将整机翻转。中部透明护罩围绕刀具形成半封闭区域，既防止切屑飞溅，又能让操作者直接观察刀刃与划线的相对位置。

　　设计思路上优先保证导向刚性与操作可视性。上部圆筒与电动工具主体采用间隙配合，配合面不宜过紧，否则拆装困难，也不宜过松，否则会引入径向摆动并影响刀痕质量。导柱平行度是关键控制项，两根立柱若存在偏斜，升降过程中会出现卡滞，并使深度调节出现非线性偏差。柱塞微调机构承担小范围深度补偿功能，适合在封边修边、槽深微调等工序中进行零点几毫米级修正；粗调则依靠主体沿导柱上下移动完成。锁紧点应尽量靠近受力路径，避免悬臂过长导致锁紧后仍有微量下沉。

　　外形与安装边界需要结合手持作业空间考虑。底座整体轮廓应小于操作者手掌自然覆盖范围，前缘做倒角或收窄处理，以便靠近墙角、线条和限位挡板；吸尘接口位于侧后方，方向不能与手柄、旋钮或工人手腕发生干涉。安装环中心与底座开孔中心必须同轴，刀具回转区域需预留足够安全间隙，防止刀头在最大切削直径下触碰护罩内壁。导柱行程要覆盖常用刀头的伸出范围，同时在极限位置保留机械限位，避免过度提升后主体脱出或过度下降使夹头撞击底座。

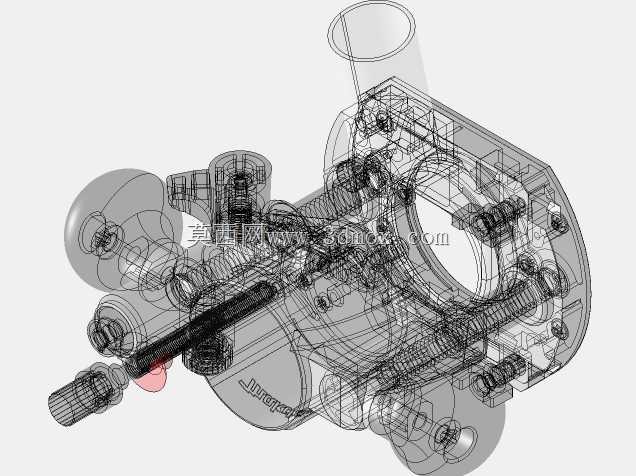

　　在三维建模过程中，应先建立刀具中心线、底座贴合面和主体安装轴线，再围绕这三个基准展开外形。滑座底面、导柱孔、主体安装孔之间的位置度需要重点控制；旋钮、手柄和吸尘口等外部特征应在装配状态下检查操作包络，而不是孤立建模。对于透明护罩，应保留与金属底座的搭接止口和螺钉连接位，并考虑排屑方向与吸尘气流的连续性。若用于后续工程图输出，还需区分加工面、非加工面和外观面，对导柱孔、安装环内孔及底面基准给出明确公差，以便实际加工与装配时能够稳定复现设计意图。
