KJD6通用电源开关三维结构设计

　　这类带红绿双按键的电源开关，常见于小型木工机械、台式钻床、砂轮机、食品加工设备以及低压控制柜的操作面板上，核心作用是为操作人员提供直观的设备通断控制，同时通过醒目的红色停止按键实现紧急状态下的快速断电。模型在还原外观时，将保护盖与后盖部分设置为半透明显示，目的是把内部按键支架、触点安装位和壳体卡扣关系暴露出来，方便结构工程师检查装配间隙，而不是单纯追求外观渲染效果。

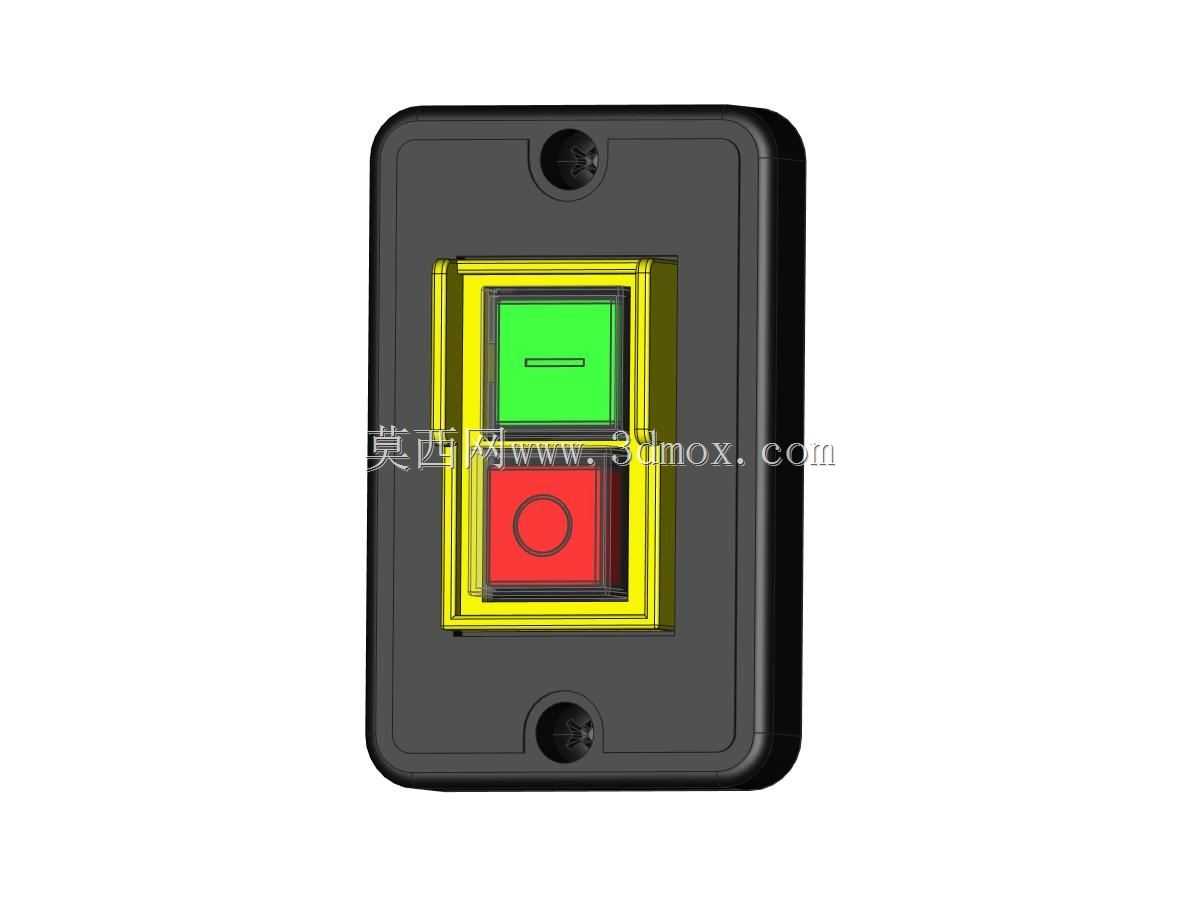

　　从实际使用场景看，开关正面的绿色按键对应启动接通，红色按键对应停止分断，外围黄色框体一方面形成视觉警示边界，另一方面在部分机型中承担防误触护罩的功能。黑色外壳多采用绝缘阻燃材料，上下预留的安装孔用于面板固定或后部基座锁紧，适合在有粉尘、轻微切削液飞溅的车间环境中长期使用。设计这类开关时，首先要保证按键行程清晰，按压力度适中，避免操作人员戴手套时出现误操作；其次要考虑壳体壁厚、卡扣强度和接线端子的避让空间，使内部电气件装入后不会与外壳发生干涉。

　　外形与安装边界方面，整体呈竖向矩形盒体，四角做圆弧过渡，可减少应力集中并提升握持与安装手感。前面板按键区域居中布置，黄色护框嵌套在黑色面板凹槽内，红绿按钮上下排列，符合多数操作者“上开下停”的使用习惯。背部腔体需要容纳触点模块、接线螺钉和复位弹簧，因此后盖与前壳的配合面要预留密封或定位结构；上下安装孔的孔距决定了面板开孔尺寸，在设备选型时必须与操作台厚度、开孔中心距匹配。若用于嵌入式安装，还需校核法兰边厚度、卡扣伸出量以及后部接线弯曲半径，防止导线被壳体边缘压伤。

　　建模过程中，按键与护框之间的间隙是重点：间隙过小会造成卡滞，尤其在温湿度变化或壳体轻微变形时容易影响回弹；间隙过大则会出现晃动，降低操作质感。按钮表面的一字标识和圆圈标识采用凹陷或凸起结构表达，便于在三维装配中直接核对丝印或激光雕刻位置。后盖透明化处理虽然不是最终成品状态，但对结构评审很有价值，可以直接观察内部支柱、螺丝柱和按键导向筋的布局，判断其是否满足装配工艺要求。

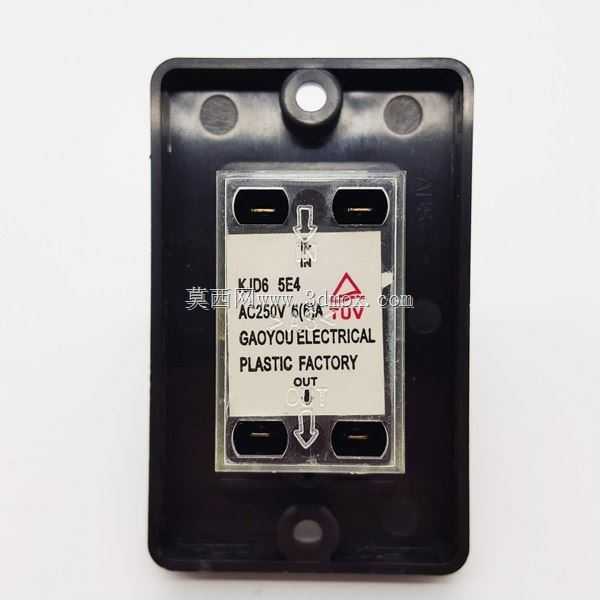

　　在设备集成阶段，这类开关通常接入控制回路而非主回路，通过接触器或继电器间接控制电机等大功率负载，因此模型除了体现外部操作件，也要为内部电气模块保留准确占位。接线口位置、端子朝向和线缆入口距离会影响现场布线效率，若后部空间狭窄，还需在壳体侧面或底部预留足够的走线槽位。对于需要频繁启停的设备，按键寿命、触点容量和防护等级是选型关键，而三维模型则负责把这些电气参数转化为可检查的空间约束，确保开关既能装得上，也能安全、顺手地用得住。
