路由器柱塞底座夹持把手结构设计

　　该夹持把手主要面向路由器柱塞底座与偏置底座的手动锁紧、定位和辅助拆装场景，常见于需要频繁调整底座位置、压紧柱塞组件或进行现场维护的通讯设备装配工位。实际使用中，操作人员握持圆柱段旋转把手，前端外螺纹段旋入底座对应螺孔，中部圆盘形挡肩与底座贴合面形成轴向限位，从而把柱塞底座或偏置底座可靠压接在安装基准面上，避免设备运行过程中因振动、拉扯或维护触碰造成松动偏移。

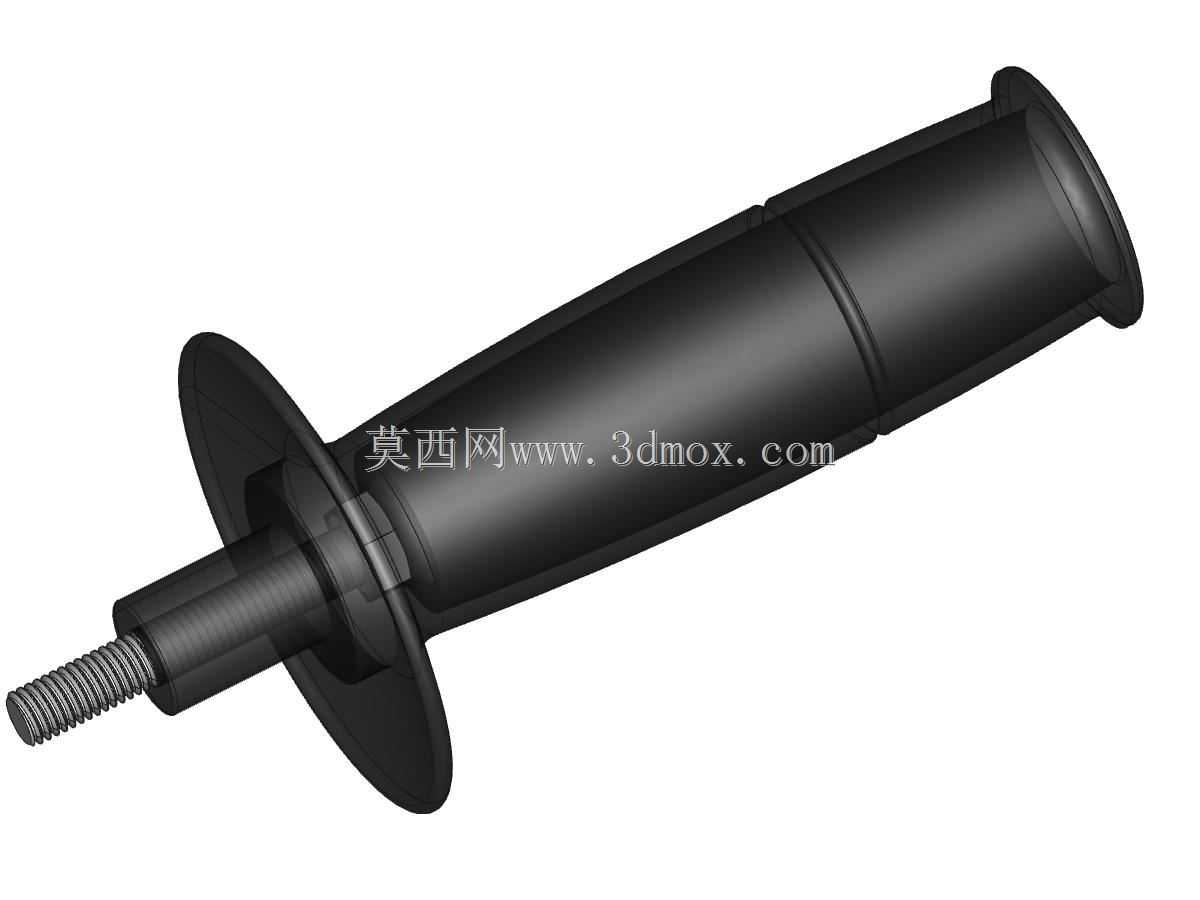

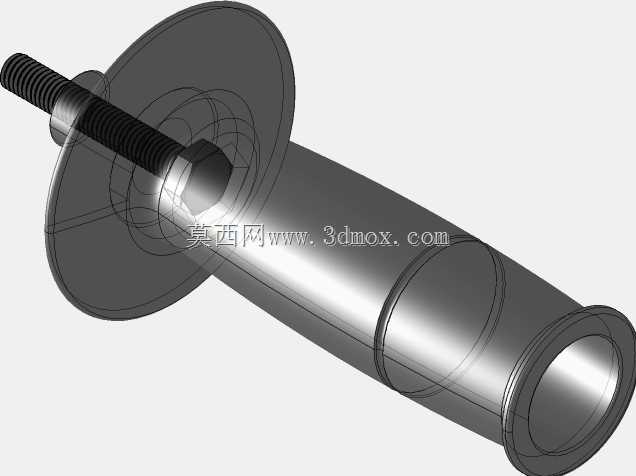

　　从结构功能看，零件可分为前端螺纹连接段、锥形过渡段、圆盘形止推肩、主握持圆柱段和尾部扩口限位段。前端螺纹用于传递拧紧力矩并建立轴向夹紧力；锥形过渡可降低螺纹根部与轴肩交界处的应力集中，同时在装配时起到导向作用；圆盘形止推肩承担主要压紧面，其直径明显大于握持段，能够把夹紧力分散到较大的接触区域，减少对底座表面的压痕。主握持圆柱段采用多级阶梯外形，既增加手指旋转时的接触阻力，也在视觉和触觉上形成明确的握持边界；尾部扩口段可防止手掌握持时从末端滑脱，并在某些安装空间内作为辅助止挡。

　　设计思路上，这类把手并不追求复杂曲面，而是强调人机操作、装配边界和受力路径的统一。螺纹段直径、有效旋合长度与圆盘肩面尺寸需要匹配底座材料和允许压紧力：旋合过短会导致螺纹承载不足，过长则增加装配行程并可能与底座内部结构干涉。握持段直径应兼顾手掌施力与空间限制，过粗会降低小角度微调时的灵敏度，过细则在较大预紧力下引起手掌局部压强过高。阶梯圆柱表面可采用哑光或细纹处理，以改善带手套操作时的摩擦力；圆盘肩面与底座接触处可根据需要增加平整面或弹性垫圈槽，用于控制摩擦系数并补偿接触面微小不平。

　　外形尺寸与安装边界方面，模型整体呈细长轴状，轴向长度明显大于最大径向尺寸。安装时需重点校核三类空间：一是螺纹旋入方向的直线行程，确保把手完全拧紧后尾部不与相邻壳体、线缆或支架发生碰撞；二是圆盘止推肩周围的旋转包络，其外径决定了手在旋转过程中所需的径向避让范围；三是偏置底座工况下的偏心距离，夹持轴线与柱塞中心或底座定位面之间若存在偏置，应确认把手旋转时不会扫过邻近紧固件、连接器或加强筋。对于维护侧操作的设备，还应预留手指放入和退出的空间，避免把手贴近侧板后只能用指尖拧动。

　　在三维建模过程中，该零件适合采用回转体特征为主、局部细节补充的方式完成。先依据轴向功能分区建立各段直径和长度，再统一处理螺纹段、退刀或过渡圆角；圆盘肩面与握持段之间应保留合理圆角，避免热处理或受力时产生裂纹源。若用于批量加工，外螺纹可按标准螺纹规格建模并在工程图中标注公差，握持段外圆可根据工艺选择车削、滚压或包覆成型；若采用塑料件，则需关注壁厚均匀性、脱模斜度以及螺纹段强度，必要时在螺纹根部增加加强结构。

　　现场选型时，不能只把它看成普通手柄。柱塞底座要求夹紧后位置稳定，偏置底座则可能在偏心载荷下产生附加弯矩，因此圆盘肩面的平面度、螺纹轴线与肩面的垂直度都会影响锁紧效果。若肩面歪斜，夹紧力会集中在局部弧面，长期使用后底座可能出现微动磨损；若螺纹轴线偏斜，把手旋紧后会对底座螺孔形成侧向力。合理的结构应让拧紧力矩沿螺纹轴线转化为轴向压力，并通过圆盘肩面均匀传递到底座，使操作人员无需过大握力即可获得可靠夹持。
