该模型围绕手持式电动修边机在工位上的姿态固定需求展开,核心是一个可实现角度偏转的支撑底座。实际木工修边、倒角、开槽作业中,操作者常需将主机以非竖直状态稳定夹持,以便对斜面、异形边或受限空间内的工件进行加工;单纯手持难以长时间保持一致倾角,而常规平口夹具又无法兼顾圆柱机身抱紧与角度调节,因此这类倾斜底座在小批量修形、模具边缘修整、板式家具倒角以及教学实训工位中具有明确使用价值。

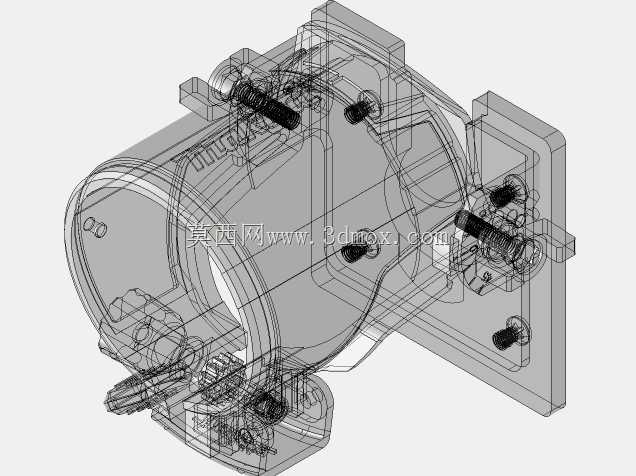

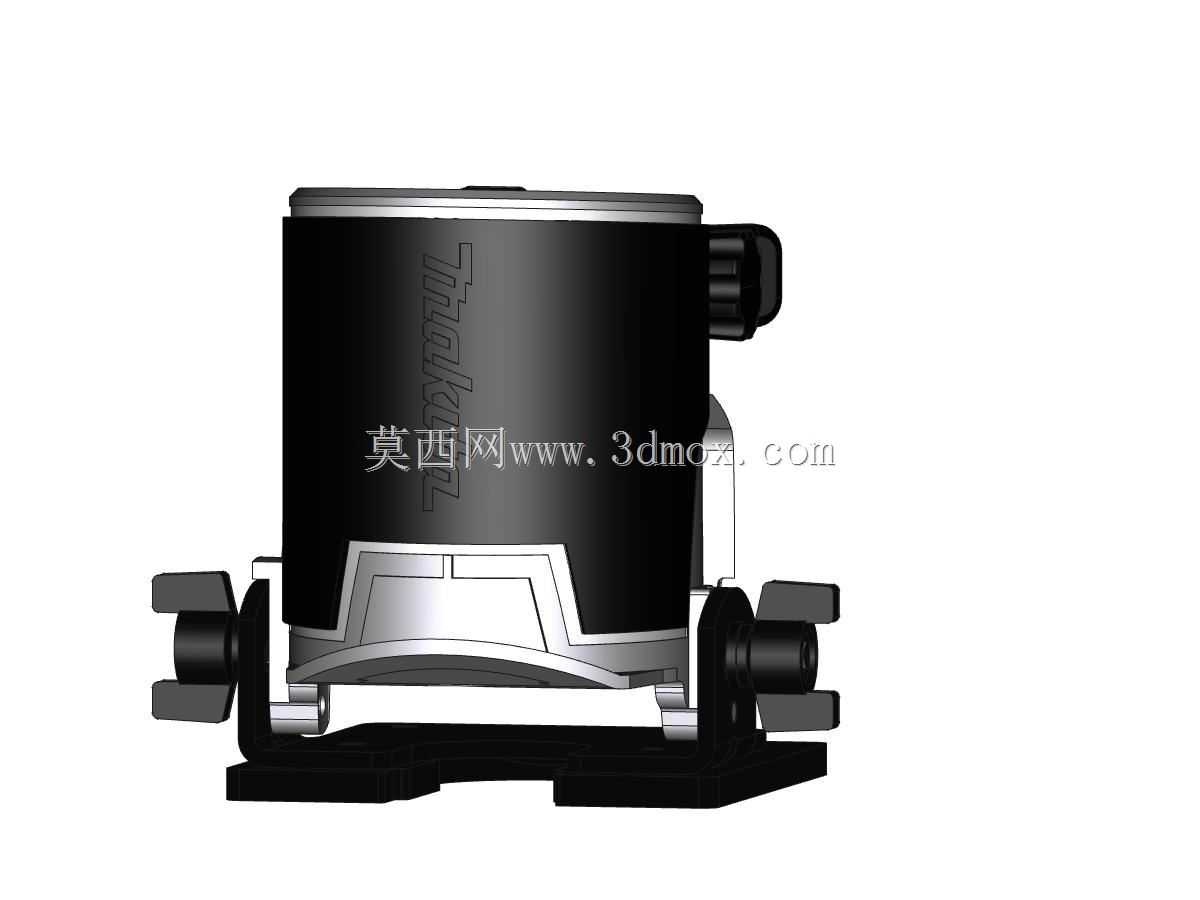

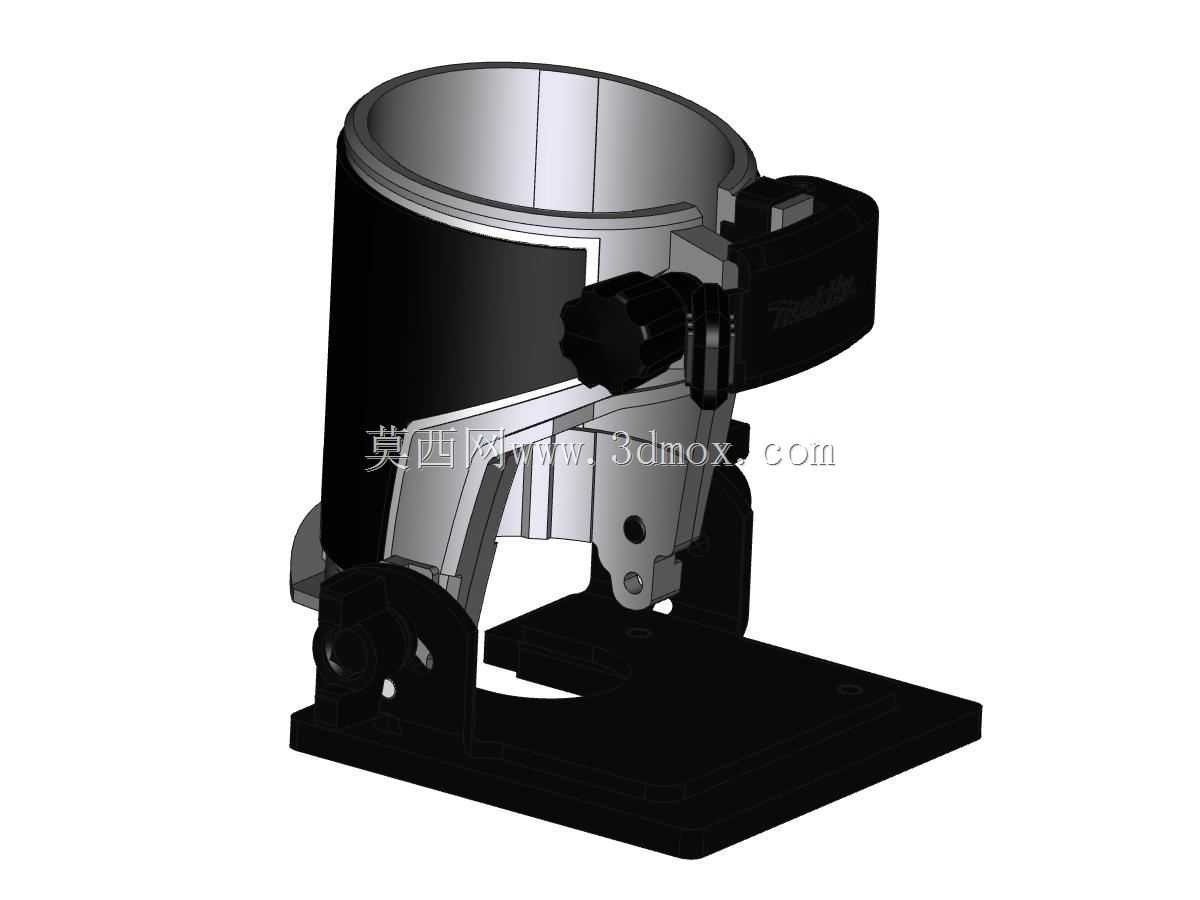

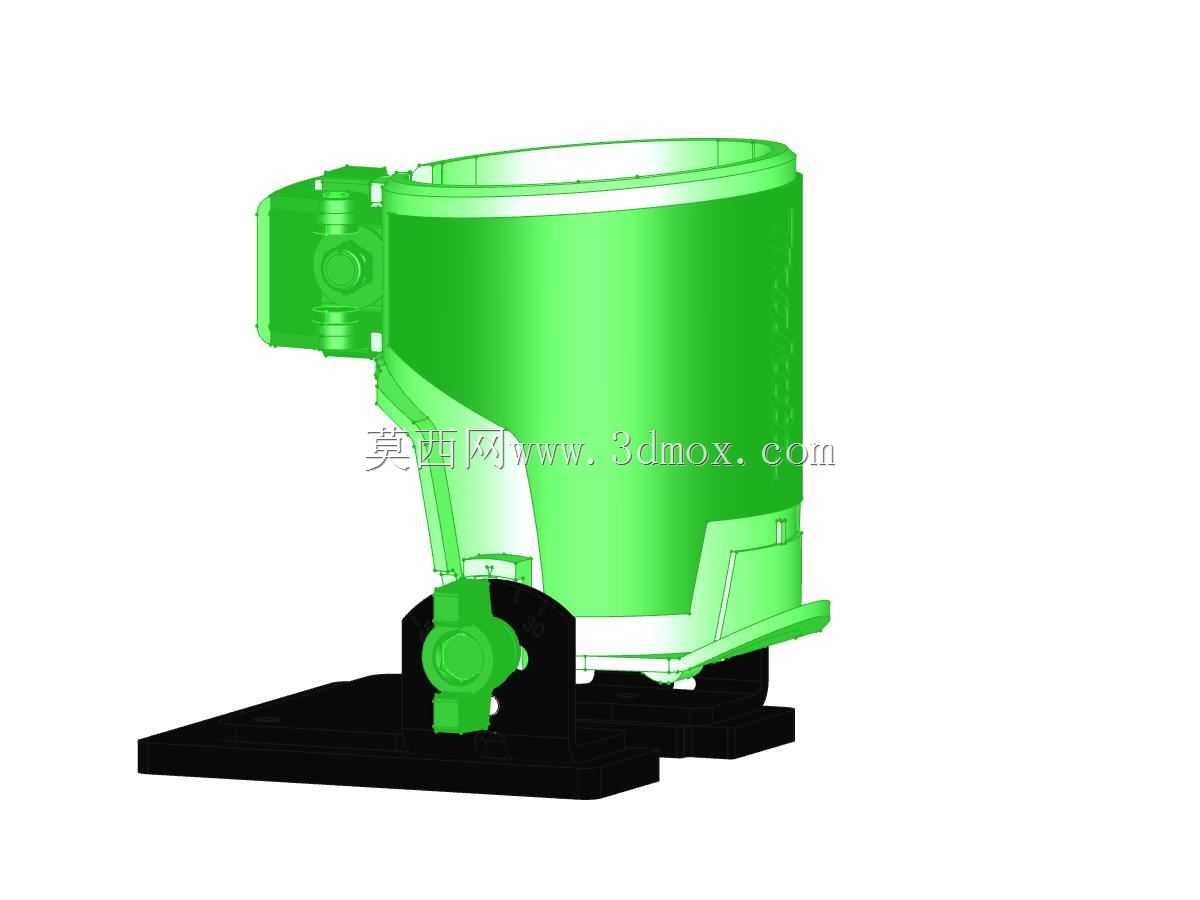

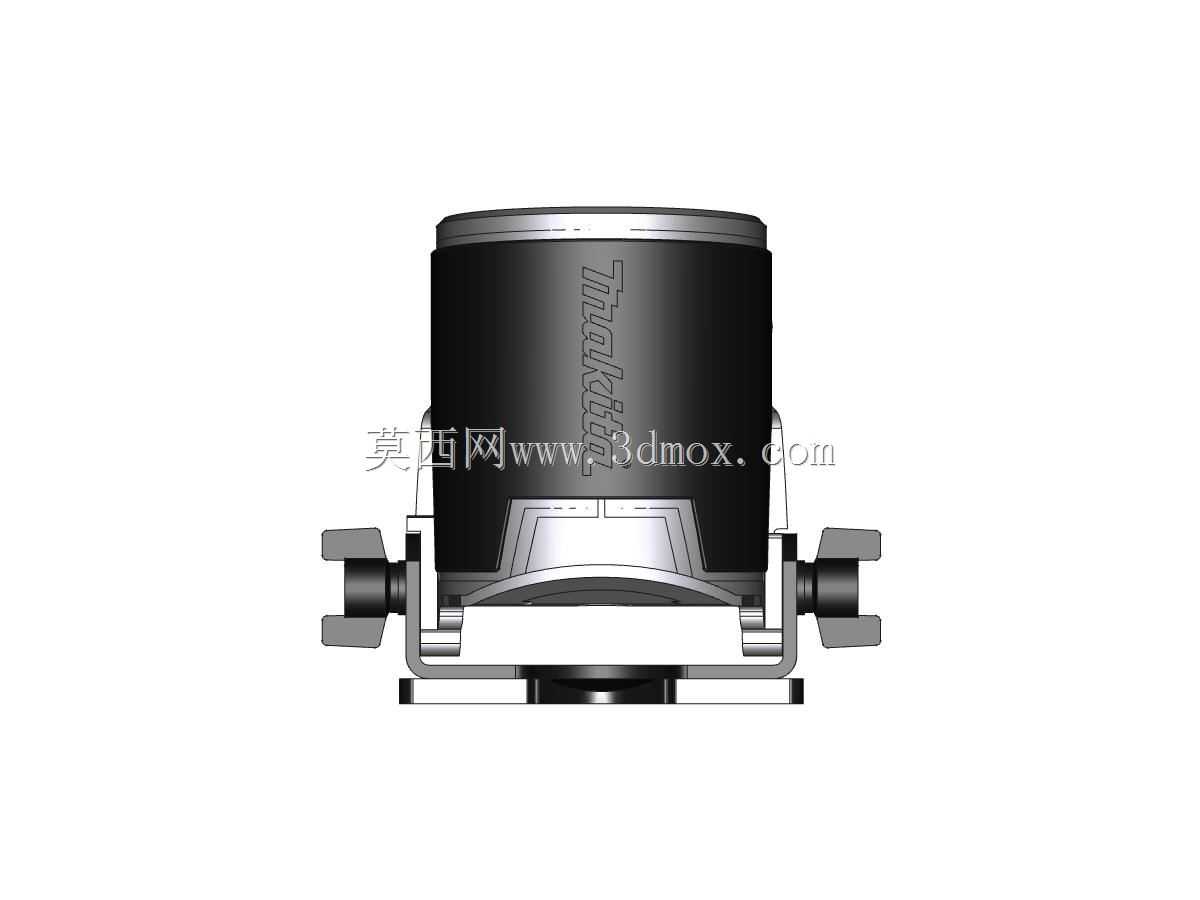

结构上,底座由下部承托平台、两侧铰接支架、中部抱紧环以及锁紧旋钮组成。主机插入中部环形支撑后,由环抱结构限制径向窜动,下部托板承担轴向载荷,两侧转轴则允许整个机身绕水平轴线翻转。两侧旋钮采用螺纹锁紧方式,角度调整到位后旋紧即可形成摩擦锁定,避免加工振动导致姿态漂移。这种布置把定位、承托和锁紧三种功能拆分到不同构件上,受力路径清晰:切削反力经机身传递至抱紧环,再通过两侧铰接轴传入支架,最终由底部平台扩散到工作台面。
从设计思路看,模型重点处理的是圆柱类电动工具与可调工装之间的接口匹配。修边机机身并非规则等直径圆柱,局部存在加强筋、铭牌区域和散热段,因此抱紧轮廓不能简单做成完整圆孔,而需在关键接触区留出让位,避免装配时与机身特征干涉。底座下部采用开口式托板,既减轻重量,又为刀具、刀头调节螺母或排屑留出空间。两侧支架对称布置,有利于抵消偏载力矩;转轴与锁紧件同轴,可减少角度调节时的附加错位。
安装边界方面,底部平台需要落在平整工作台或辅具面上,其外廓决定了工位占用范围。设计时应关注机身翻转后的最大扫掠空间,尤其在主机装入后,顶部壳体、电源线走向以及刀头伸出方向都会影响安全间距。若将底座进一步固定到工作台,可在底板预留孔位或槽口,利用螺栓、压板或T型槽连接;若作为临时手持辅助支座,则需保证底板具有足够接触面积,防止倾覆。模型中两侧旋钮外伸尺寸也应纳入操作空间校核,避免旋钮与工件、靠山或吸尘罩发生干涉。

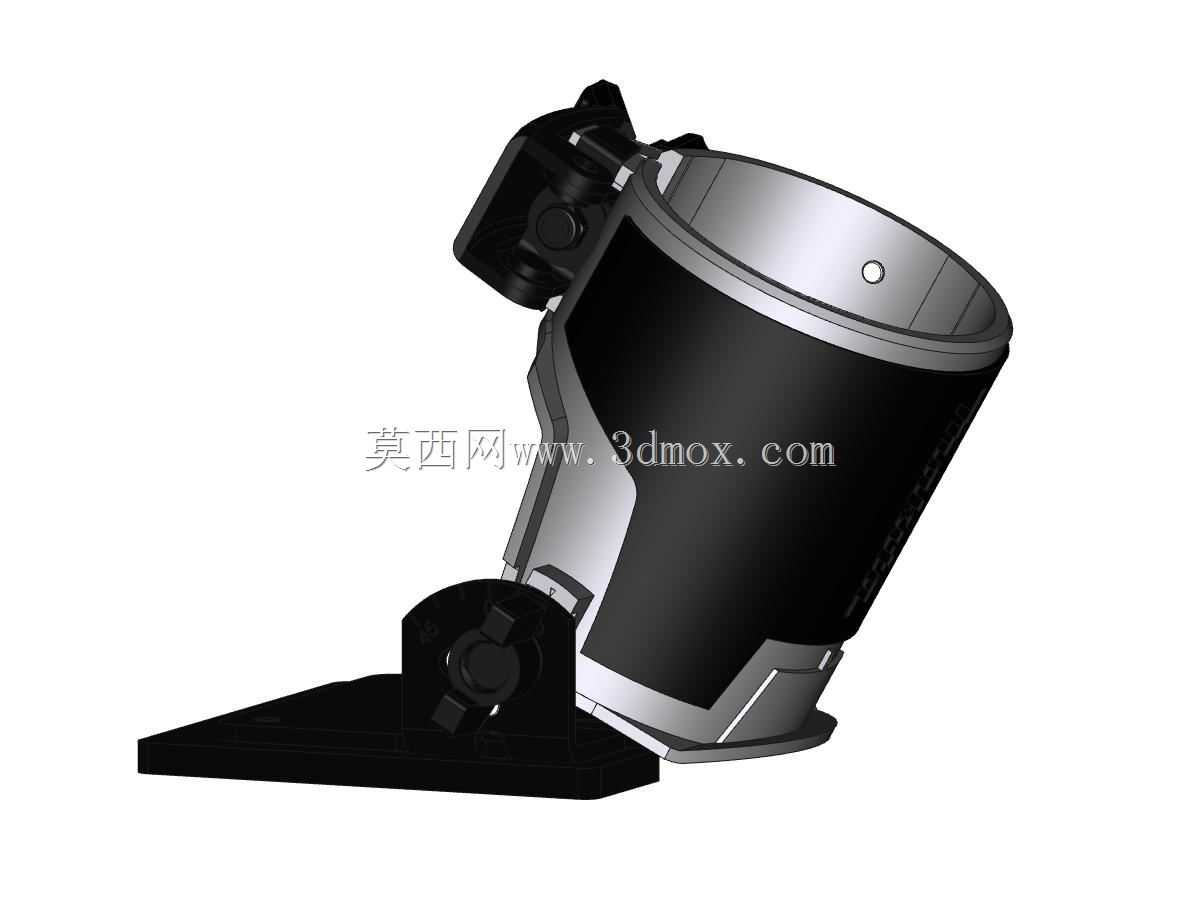

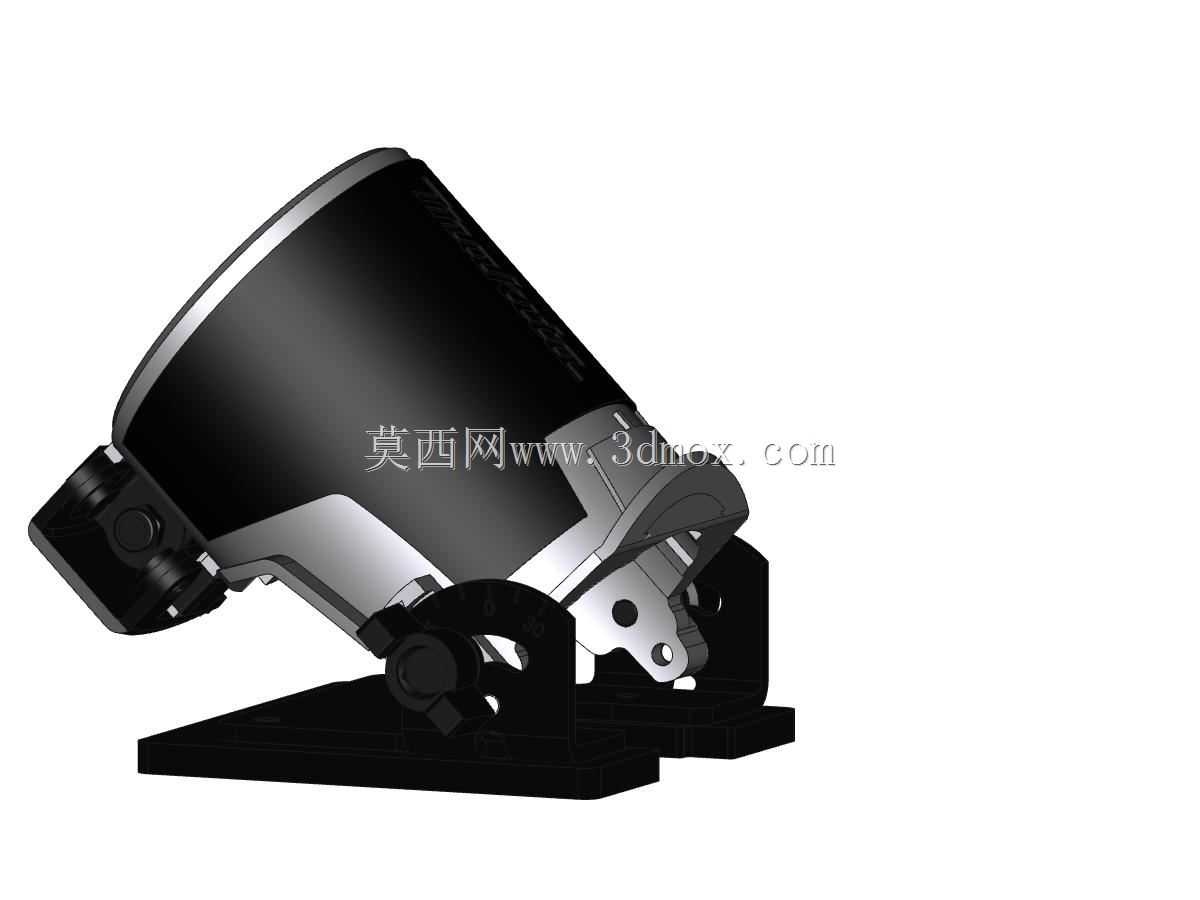

功能特性上,该底座并非单纯承托件,而是把修边机从纯手持工具转化为半固定式加工单元的过渡工装。它适合需要重复保持同一倾角的修边工序,例如斜向倒角、斜边修整、圆弧端面清理等。角度调节依赖铰接副的摩擦锁紧,适合中低载荷工况;若用于大吃刀量或强振动切削,应在铰接区增加防滑齿面、定位销或多点锁紧,以提高刚性。底座与主机之间的配合间隙也需控制:过大会造成加工振纹,过小则装卸困难,且不利于不同外壳公差下的适配。
建模时应优先建立机身基准轴线、铰接轴线和底面安装面。先确定主机在零位时的竖直状态,再以两侧转轴为中心定义翻转角度范围;抱紧环内轮廓应参照机身实际包络面,并在非接触区域做让位处理。底部平台厚度、支架立板高度和转轴位置共同决定稳定性,重心在各倾角下都应尽量落在底板支撑多边形内。对于旋钮、螺纹件和铰接轴,可按标准件思路简化表达,但装配关系必须准确,以便后续检查运动极限和锁紧状态。
在实际选型或二次设计中,需要结合具体刀具伸出长度确认底座是否影响加工深度。若底座托板过于靠近刀头,可能限制斜面加工时的进刀;若托板过低,则整体刚性和支撑面积不足。吸尘接口、导尺附件或靠山若需同时使用,还要在支架外侧预留安装空间。总体而言,该模型展示了手持式电动工具向工位化、定角度作业扩展的典型结构,对木工辅具设计、小型工装开发以及圆柱机身夹持机构设计均有参考意义。
