施密特联轴器传动结构三维造型

　　该结构呈现的是施密特型平行轴偏心联轴器的典型装配形态，核心价值在于解决两平行轴之间存在较大径向偏移时的扭矩连续传递问题。与常规弹性柱销、膜片或鼓形齿联轴器不同，这类联轴器不依赖弹性元件变形补偿偏差，而是通过三组平行连杆与中间盘形成的刚性铰接机构，在输入、输出轴保持严格平行的前提下，允许轴心线在一定范围内横向错位，且传动过程中瞬时角速度基本保持同步，不会因偏心引入附加转角误差。

　　从实际工况看，这类部件常见于轧钢设备辅机、板材输送辊道、印刷机械色组传动、纺织机械牵伸机构以及试验台架改造场景。很多设备在长期运行后会出现轴承座磨损、机架焊接应力释放或基础沉降，导致原设计同轴度无法维持；若采用刚性联轴器，轴端会承受持续交变弯矩，轻则造成键槽压溃、轴承发热，重则引发轴的疲劳断裂。施密特联轴器把径向偏移转化为连杆机构内部的铰接转动，使两侧轴只承担扭矩而不强制约束径向相对位置，因此特别适合轴间距固定但对中困难、或运行中轴心位置会发生小幅平行漂移的部位。

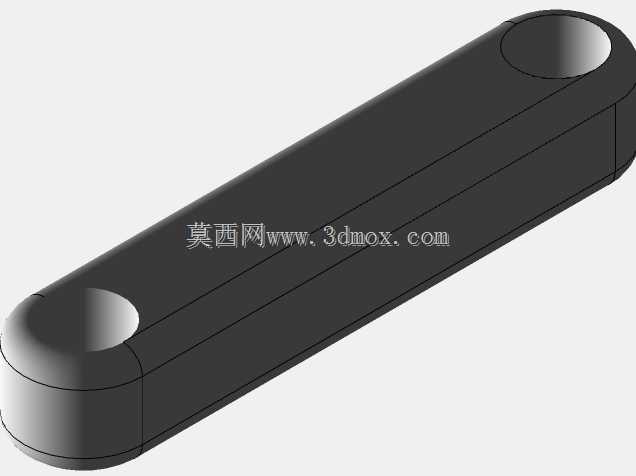

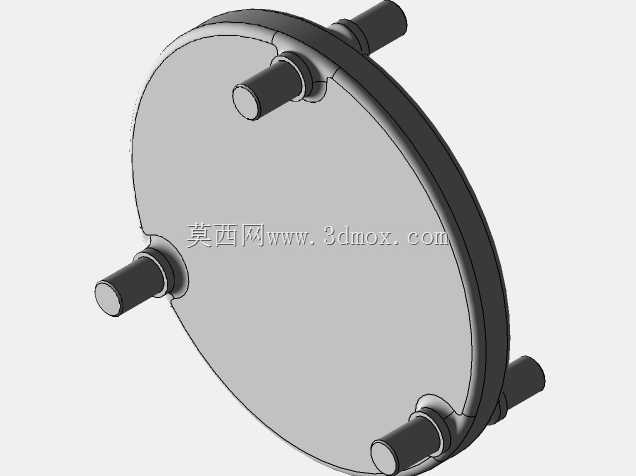

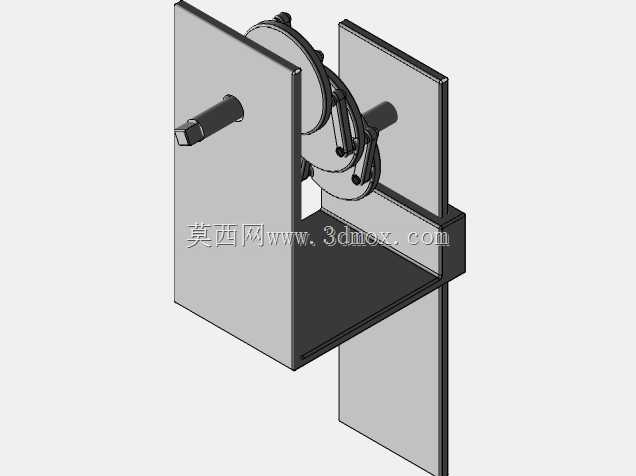

　　模型中可以清晰看到两侧安装法兰、中间浮动盘以及多组平行布置的铰接销。设计时首先要确定的是额定扭矩、最高转速和允许偏心量三者之间的匹配关系。偏心量增大时，连杆摆角随之增大，铰接销处的线速度和接触应力也会上升，因此不能单纯按静态扭矩选型。销与盘片之间通常采用衬套或滚针结构，以降低摆动摩擦；三维建模时需要把销孔配合间隙、盘片厚度方向的避让空间以及连杆极限摆角表达清楚，否则在运动仿真中容易出现盘片干涉。

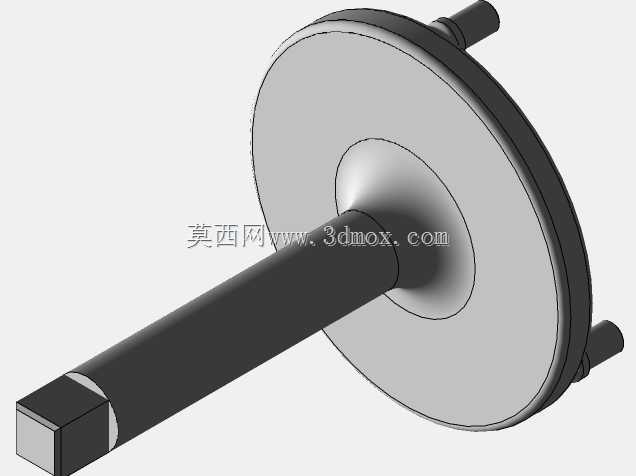

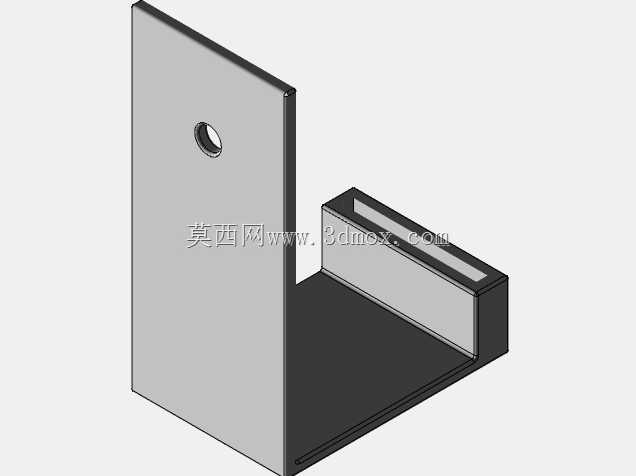

　　安装边界方面，两侧法兰分别与主动轴、从动轴端接，轴向尺寸由法兰外径、中间盘厚度和连杆长度共同决定。由于中间盘在偏心运动时会绕两轴之间的几何中心做平动，其外圆扫掠区域必须与机架、护罩和管路留出足够间隙。选型与建模阶段应按最大允许偏心量校核包络体，而不能只按零偏心状态布置周边结构。轴端配合长度、键槽位置和锁紧方式也要在模型中落实，以保证装配后法兰端面与轴线垂直，避免引入额外的角度不对中。

　　从结构设计思路看，盘片数量与连杆布置直接影响动平衡和承载能力。三组平行连杆沿圆周分布，可使扭矩传递更均衡，并约束中间盘始终保持平动；若连杆数量减少，补偿能力虽可能增大，但传动平稳性和抗倾覆能力会下降。建模时应把铰接副的同轴关系、盘片间等厚关系以及两侧法兰的轴孔基准建立清楚，便于后续生成工程图时直接标注销孔位置度、法兰端面跳动和关键配合尺寸。

　　在设备选型层面，这类联轴器并不适合补偿角度偏差或轴向窜动，它的优势集中在平行偏心补偿。若现场同时存在角向偏差，需要配合其他补偿结构或严格控制安装面平面度。维护上，铰接点属于相对运动部位，润滑通道和防尘密封往往决定使用寿命；三维结构中若预留油槽或加注位置，应与外部润滑系统协调。整体而言，该模型完整呈现了施密特联轴器的机构原理与装配关系，可用于传动方案校核、安装空间干涉检查以及非标联轴器改型设计参考。
