封闭式正齿轮差速传动总成结构

　　这套正齿轮差速传动结构采用封闭式壳体布局，核心作用是在单路动力输入的前提下，将扭矩分配至两个输出端，并允许两侧输出轴存在合理转速差，避免传动部件在转向、载荷不均或路径存在差速需求的工况下出现运动干涉、齿面卡滞或附加扭转载荷。从实际工程场景看，这类结构常见于小型行走设备、轻型输送装置、紧凑动力底盘以及需要双侧独立转速输出的传动单元中。相比锥齿轮差速方案，正齿轮差速的轴向尺寸更容易压缩，齿轮加工与装配基准多以平行轴为主，对箱体同轴孔系的加工要求更易在普通铣镗、数控加工条件下保证。

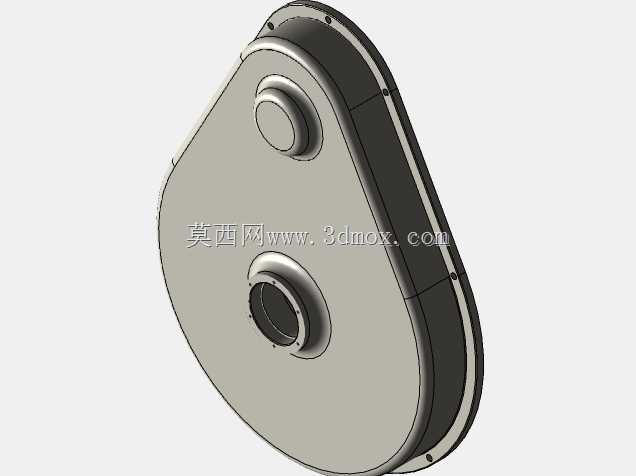

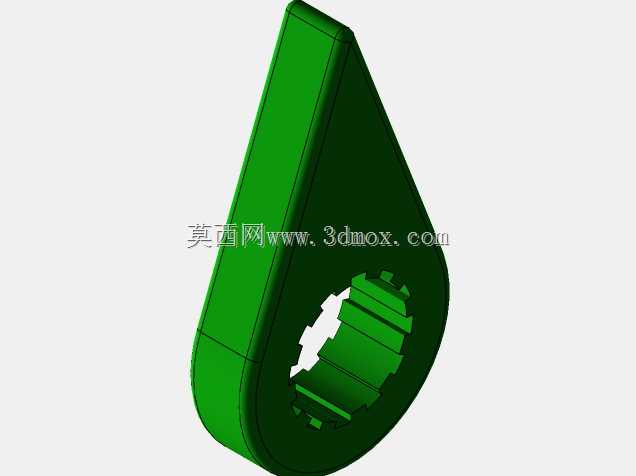

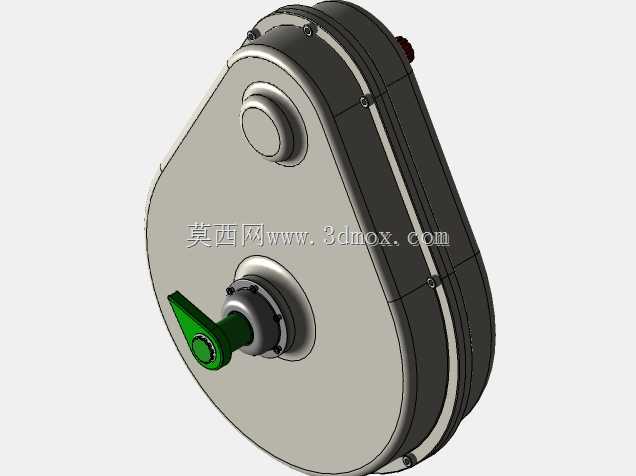

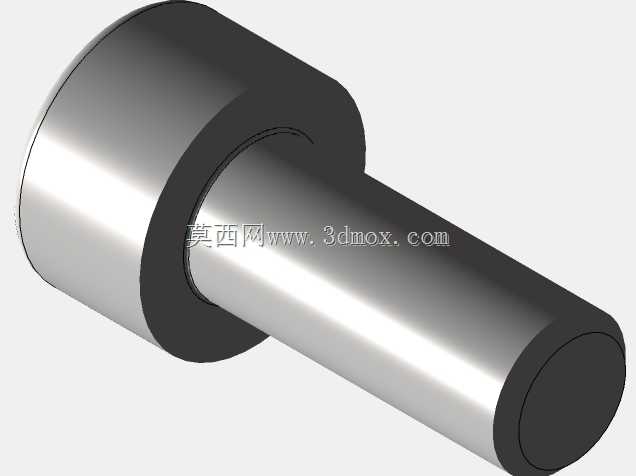

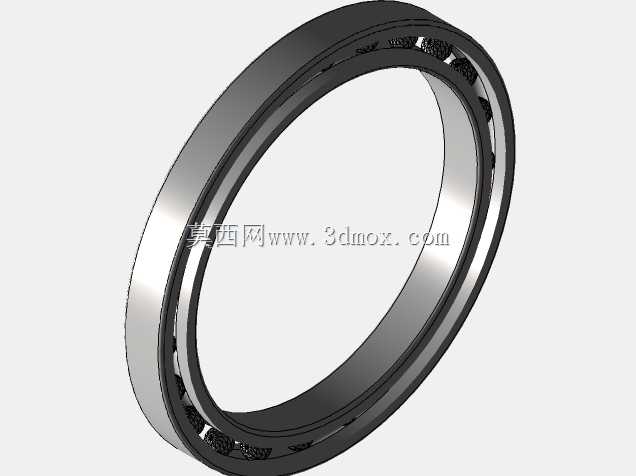

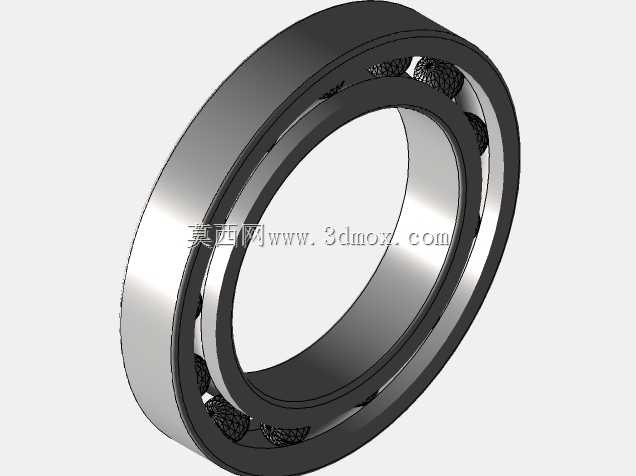

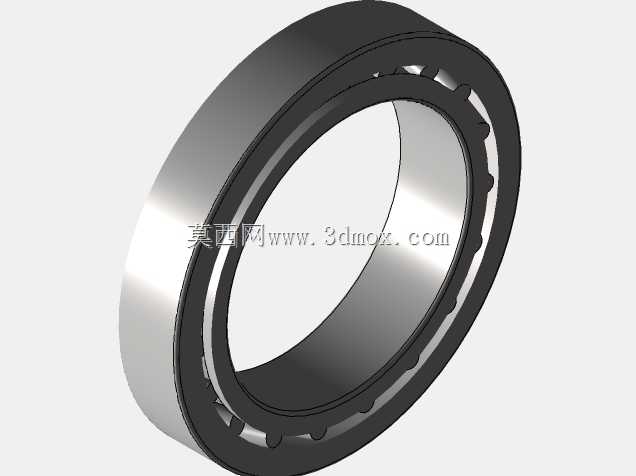

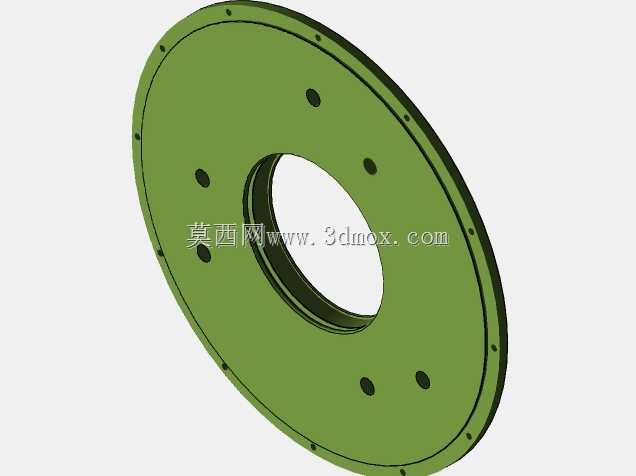

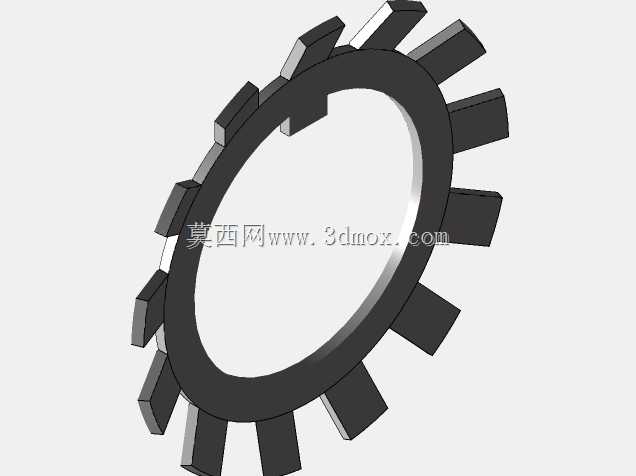

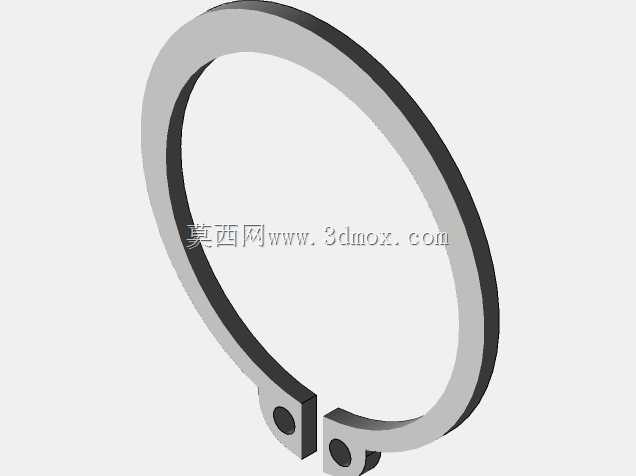

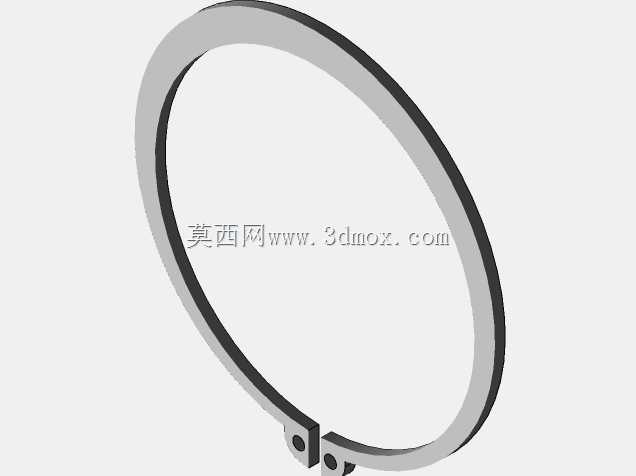

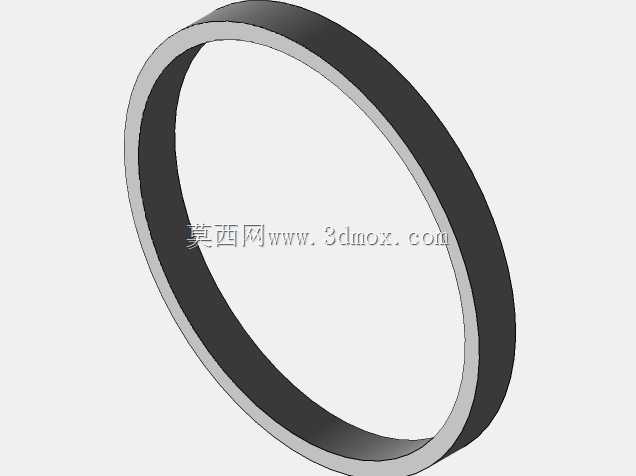

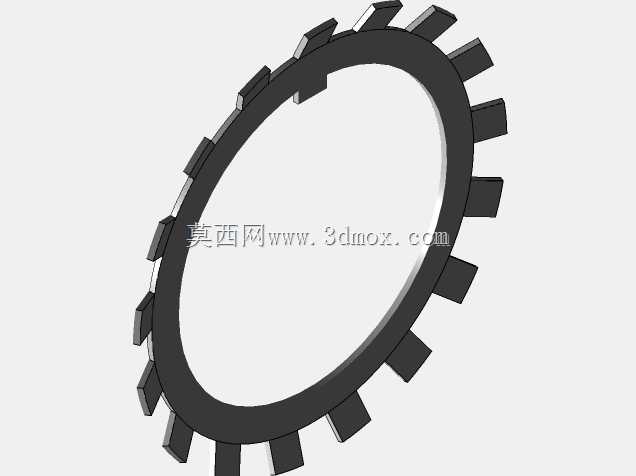

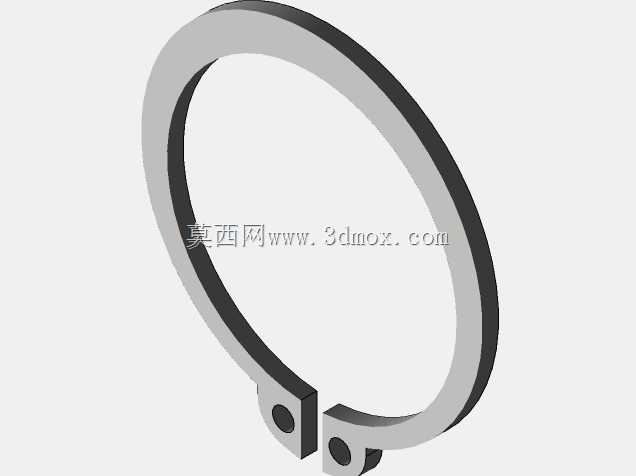

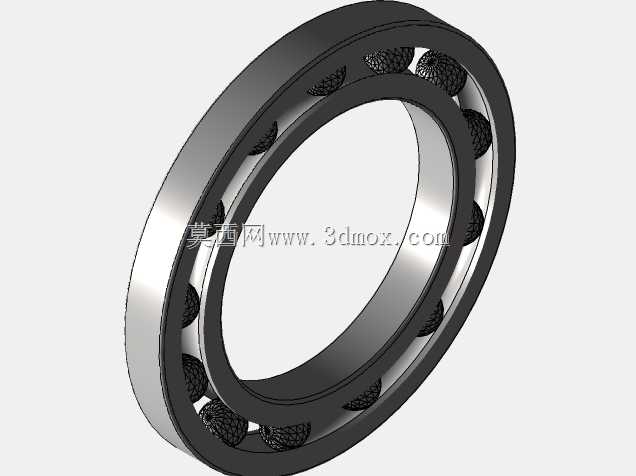

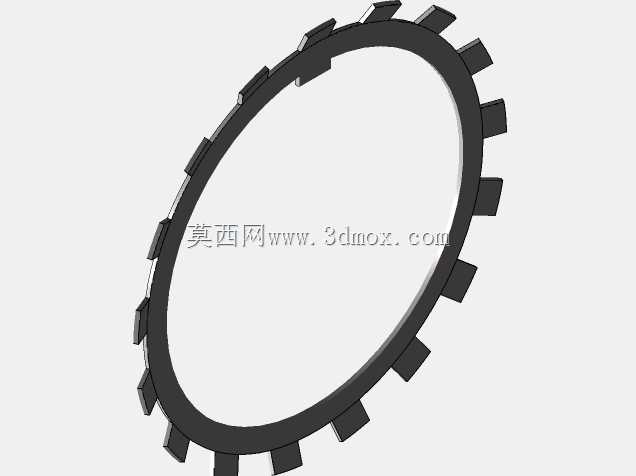

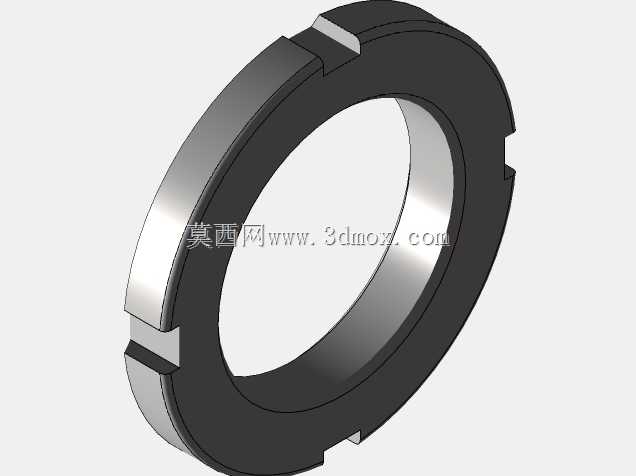

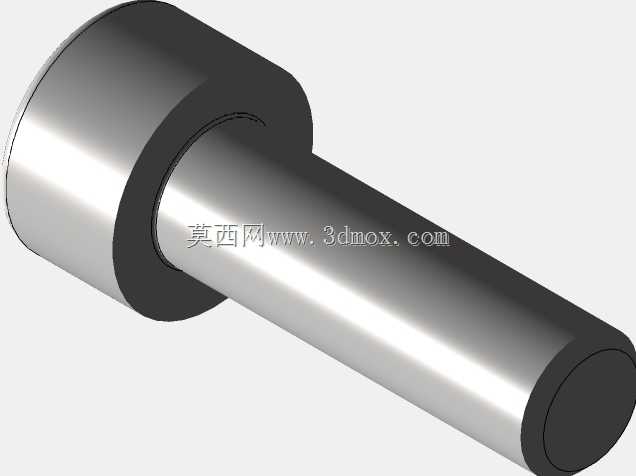

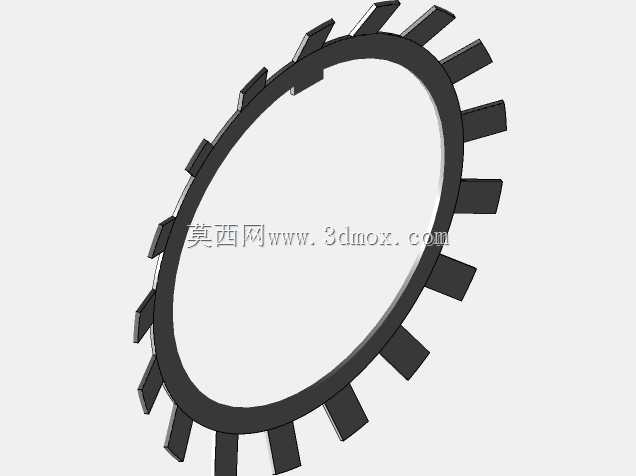

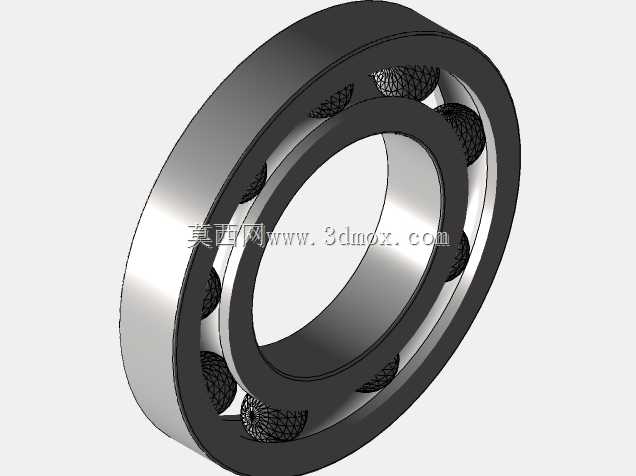

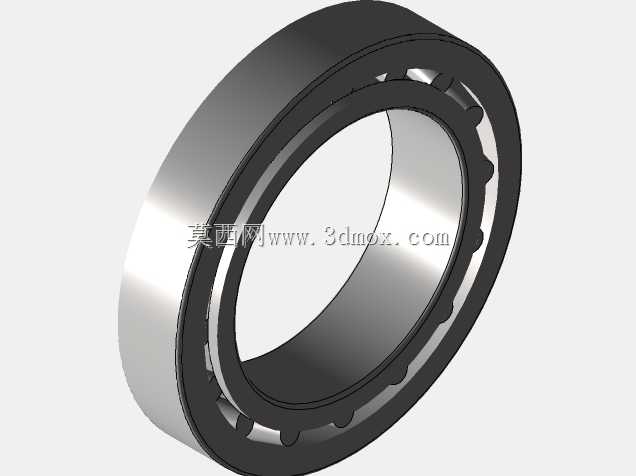

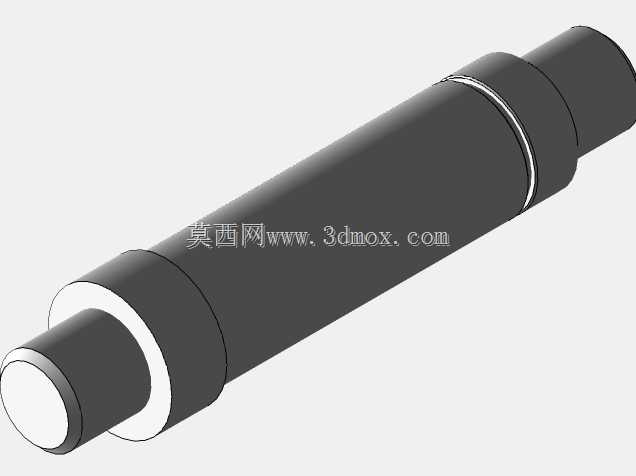

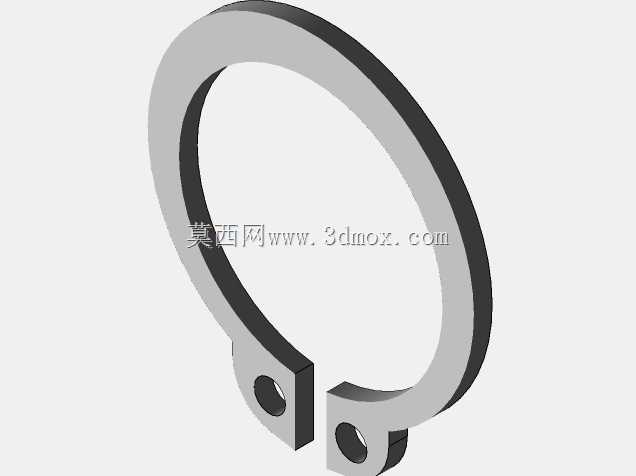

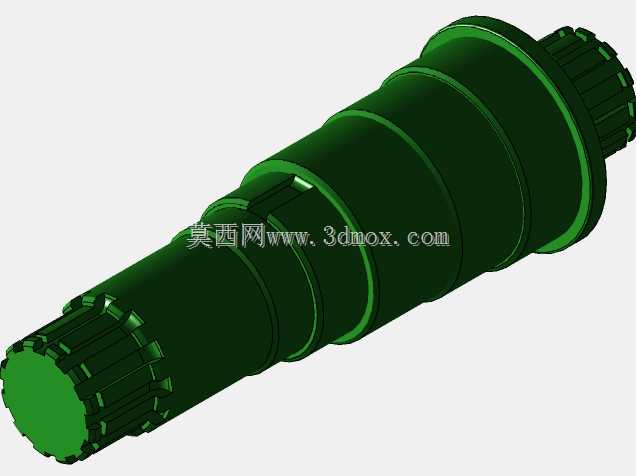

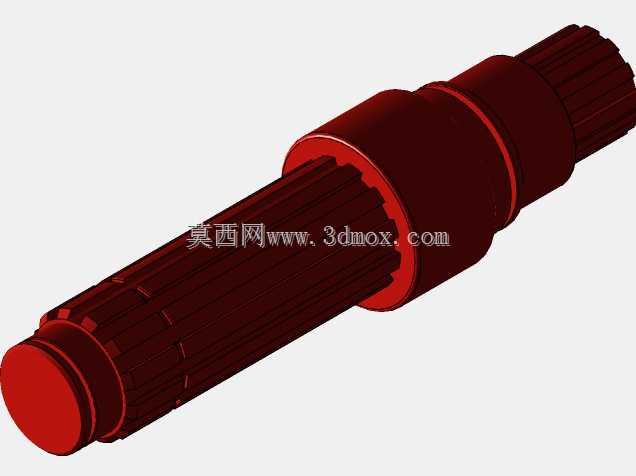

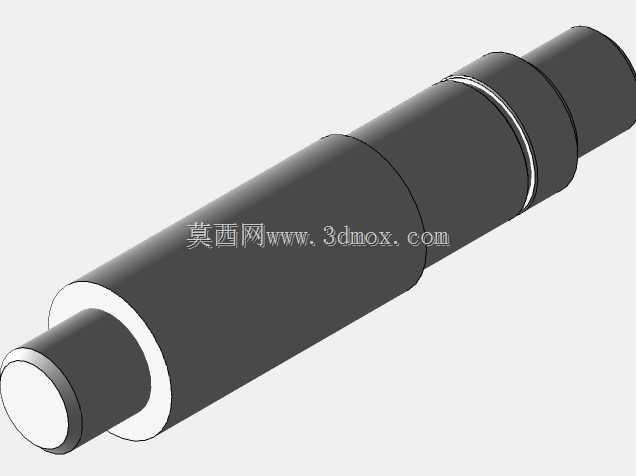

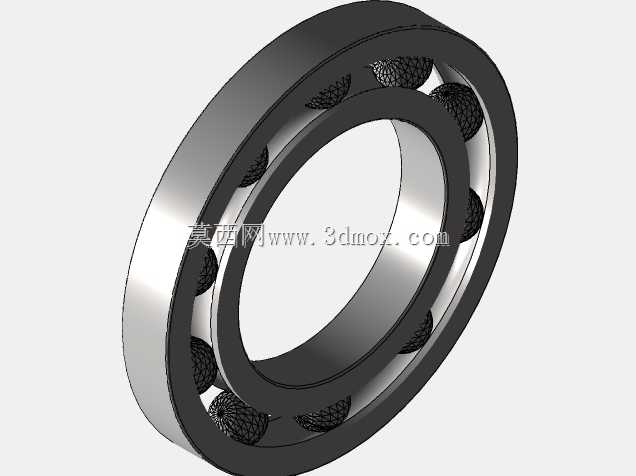

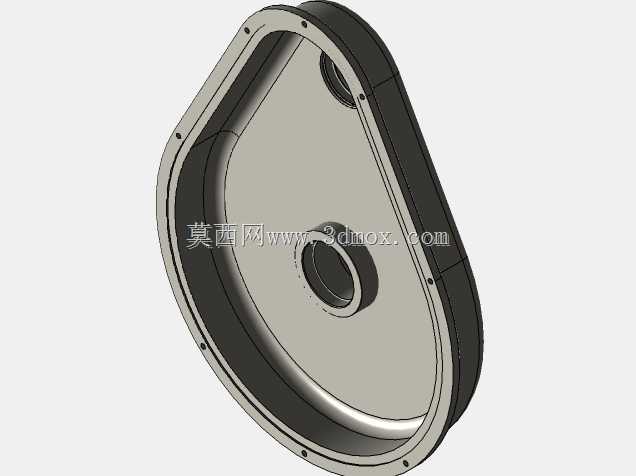

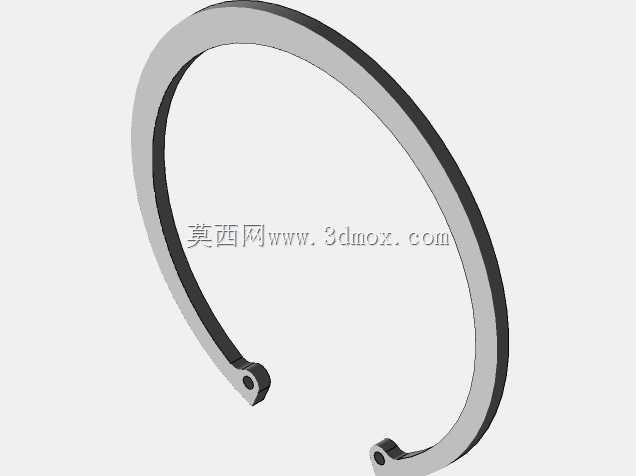

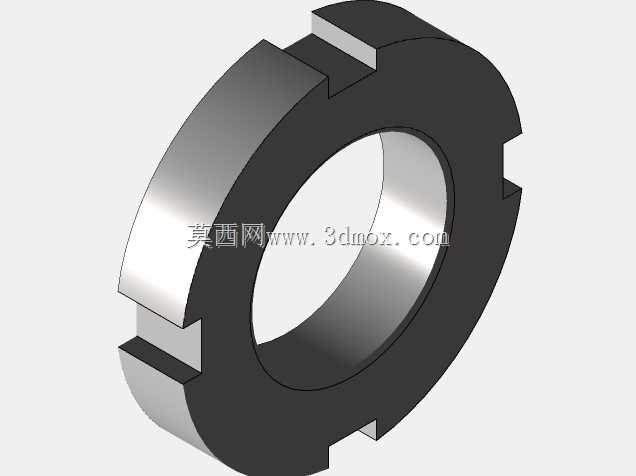

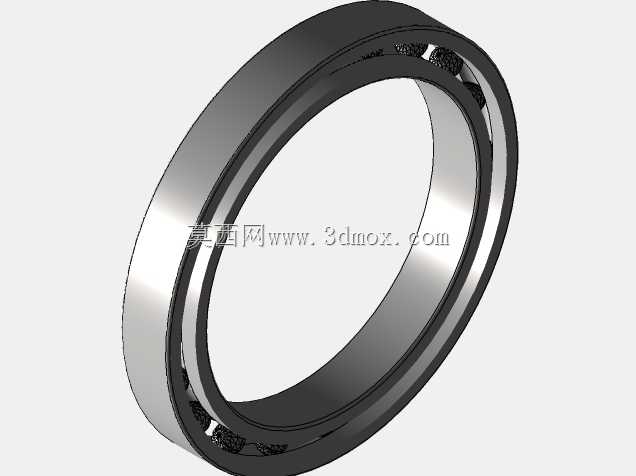

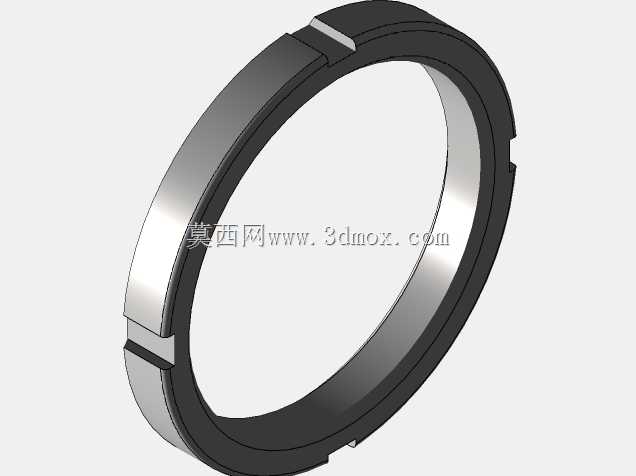

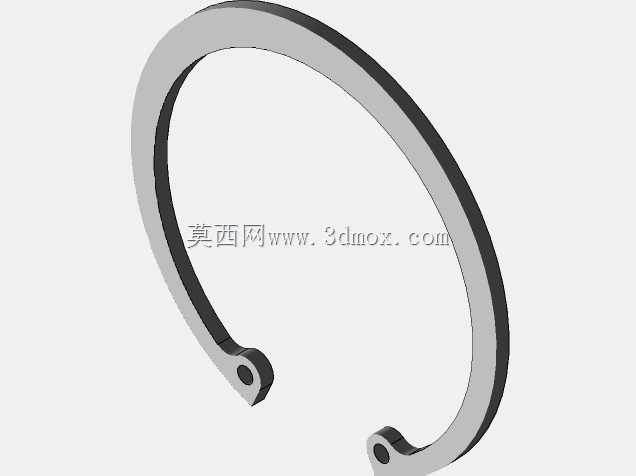

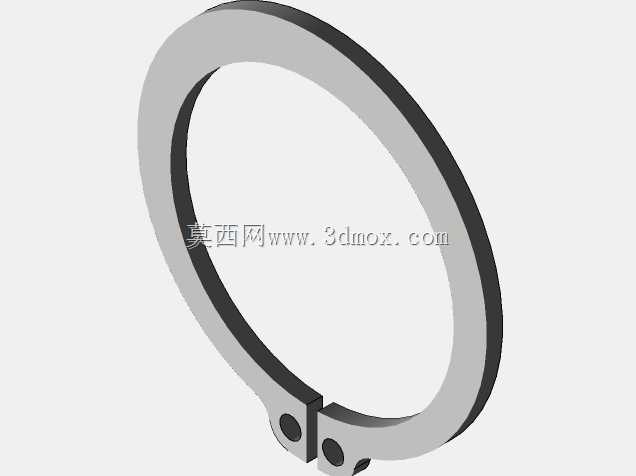

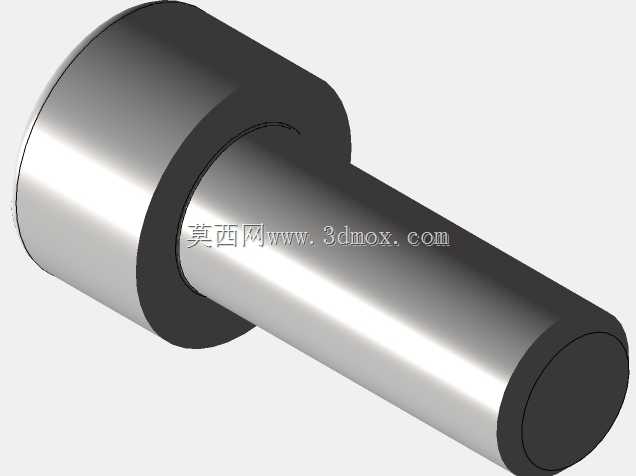

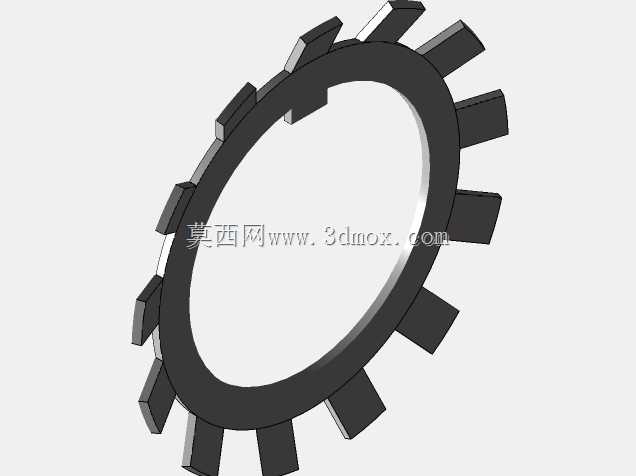

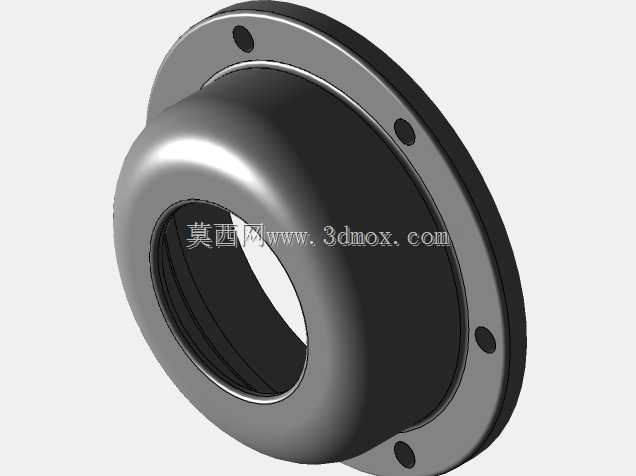

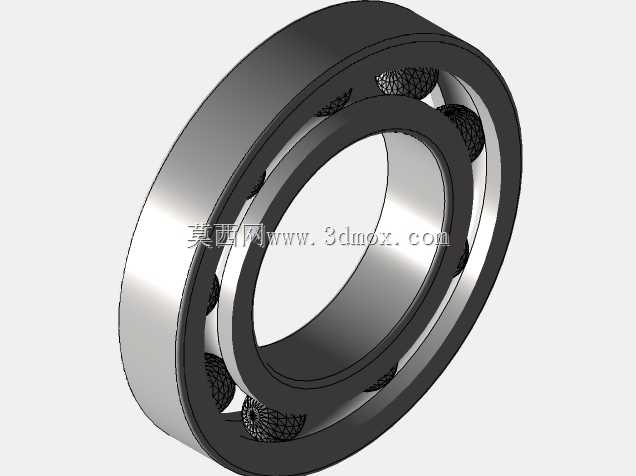

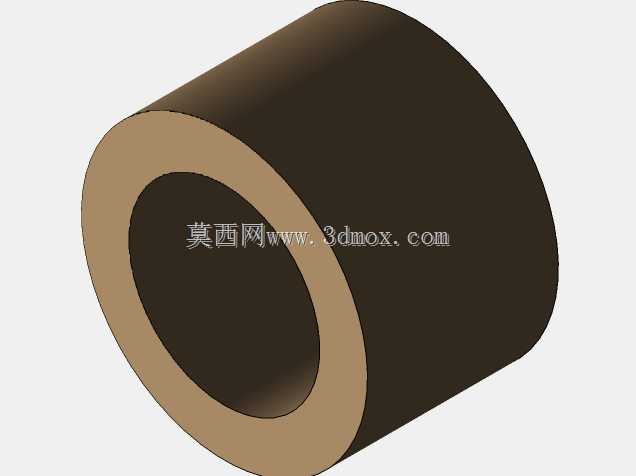

　　壳体采用近似三角形的分箱结构，结合内部三组齿轮的排布空间确定外轮廓，既没有多余的包覆体积，也能为每一对啮合齿轮预留足够的齿顶间隙与润滑存油空间。上下或前后对合的箱壳通过周向螺钉紧固，接合面承担密封与定位双重作用；设计时需要把轴承孔、齿轮中心距、箱壁厚度统一纳入装配尺寸链，避免单件加工合格但总成后出现齿轮侧隙过小、轴系偏载等问题。外露输入轴端设置绿色摇柄结构，用于直观演示动力输入；输出侧轴颈通过轴承支承在壳体上，轴肩、挡圈或端盖的位置决定了轴系轴向窜动量，这部分在建模时必须与轴承厚度、密封件安装槽同步校核。

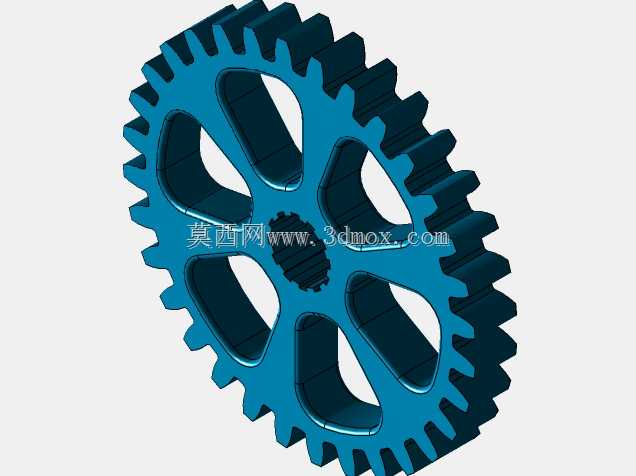

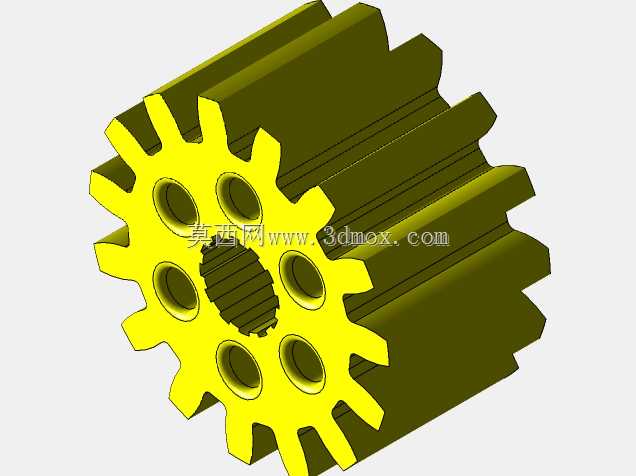

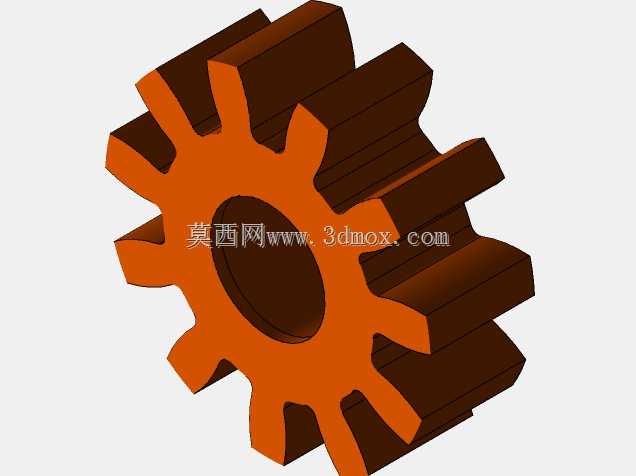

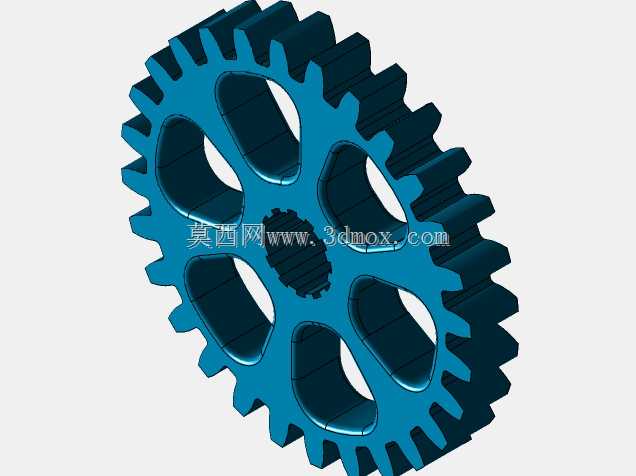

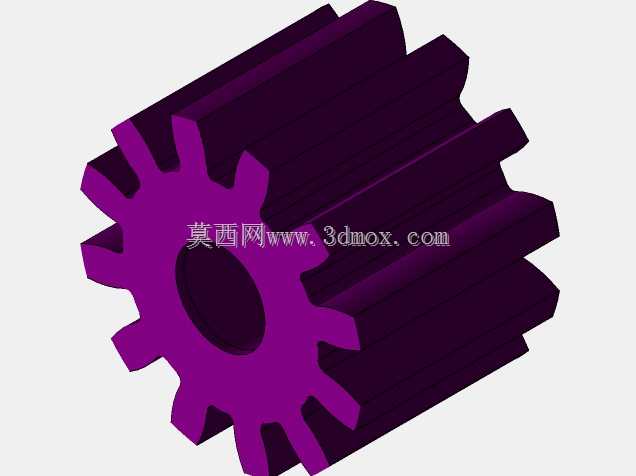

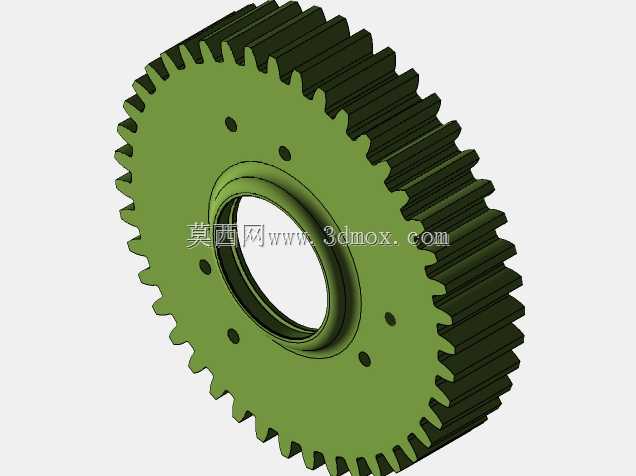

　　从功能特性上看，内部正齿轮围绕中心输入构件形成行星式差速组合：动力传入后，经中间齿轮或行星齿轮把运动传递至两侧输出齿轮；当两侧负载一致时，相关齿轮随系杆同步公转，输出端保持等速；当一侧阻力增大或转弯时，内部齿轮产生自转，自动补偿两侧转速差。该原理的关键不在于单纯传递减速，而在于在连续扭矩传递过程中实现转速自适应分配。齿轮参数选择时，模数需按额定扭矩、齿面接触强度与齿根弯曲强度估算，齿宽则要兼顾壳体空间与偏载敏感性；正齿轮啮合对平行度误差较敏感，中心距偏差会直接反映在侧隙与啮合噪声上，因此箱体孔位公差不宜过松。

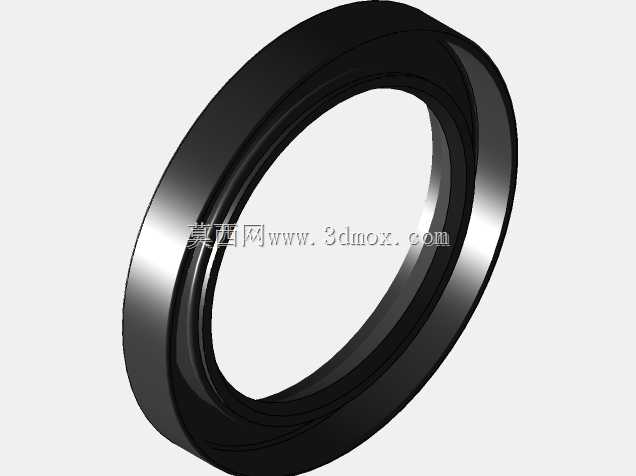

　　设计思路上，外形并非单纯追求异形外观，而是围绕齿轮包络圆、轴承外径、螺栓安装边以及轴伸位置逐步收敛形成。三角形壳体的三个突出区域分别对应输入轴、输出轴及内部齿轮轴的支承位置，箱壁在轴承座附近加厚，以提供足够的刚度；非受力区域则适当缩减壁厚，控制整体重量。顶部或侧面预留的小接口可作为注油、油位检查或透气位置，封闭式结构有利于储存润滑脂或齿轮油，降低粉尘、碎屑对齿面的磨粒磨损。若用于长期运转设备，还需在轴伸处考虑油封或毡圈密封，并在壳体最低位置设置放油结构。

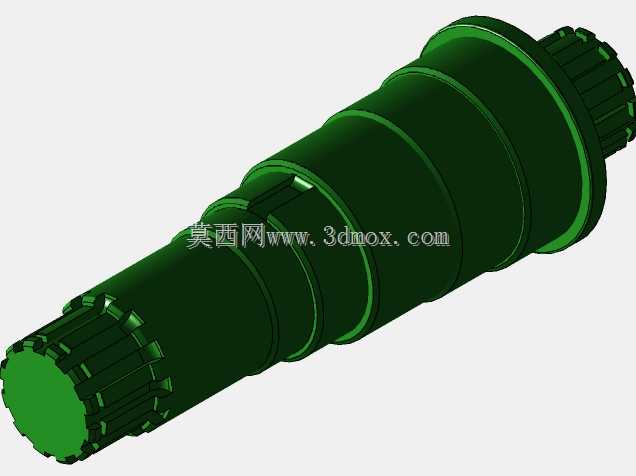

　　关于安装边界，模型最突出的外部约束来自三轴轴伸中心形成的三角分布，而不是规则矩形底座。选型或套用该结构时，应首先确认输入轴与两侧输出轴的中心距、轴伸直径、键槽或紧固件位置，以及箱体外缘螺栓是否与相邻机架发生干涉。壳体周向螺钉虽然用于合箱，但若设备需要外部固定，还应在箱体上增设独立安装耳或支座，避免把合箱螺钉当作承载连接使用。输出轴端部的连接尺寸要与负载轮毂匹配，轴长不宜超出轴承支承跨距过多，否则会放大悬臂弯矩，加剧轴承与齿轮的偏磨。

　　三维建模过程中，这类总成适合按“骨架草图—子装配—壳体随动—细节校核”的顺序推进。先在顶层草图中锁定各齿轮分度圆、中心距和轴系位置，再分别建立齿轮、轴、轴承、箱体与紧固件；齿轮啮合关系不必只依赖外观贴合，而应通过机械约束或运动仿真检查公转、自转是否同时成立。装配验证时，要重点观察壳体合箱后齿轮是否与内壁干涉、摇柄旋转时两侧输出轴能否在不同阻力下自由差速、螺栓头部是否有足够扳手空间。对于结构设计人员而言，这类模型的价值不仅在于外观还原，更在于把差速原理、轴系支承、密封润滑和安装边界整合成可用于方案评审与机构选型的数字化样件。
