上下排布双轮绳索导向牵引滑轮组

项目分类:通用机械零部件 发布时间:2022-03-28 ID:592496
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组
  • 上下排布双轮绳索导向牵引滑轮组

  这套上下排布的双轮绳索导向牵引结构,核心作用是在有限竖向空间内完成绳索转向、张紧与载荷传递,常见于轻载起重工位、物料牵引滑道、实验台加载装置、舞台吊挂系统以及小型自动化生产线的拉线传动环节。与单滑轮相比,上下两轮错位布置能够增加绳索包角,降低绳索在交变受力下的滑脱概率,同时让进出绳方向保持在预设路径内,减少绳索与机架边缘的摩擦剐蹭。

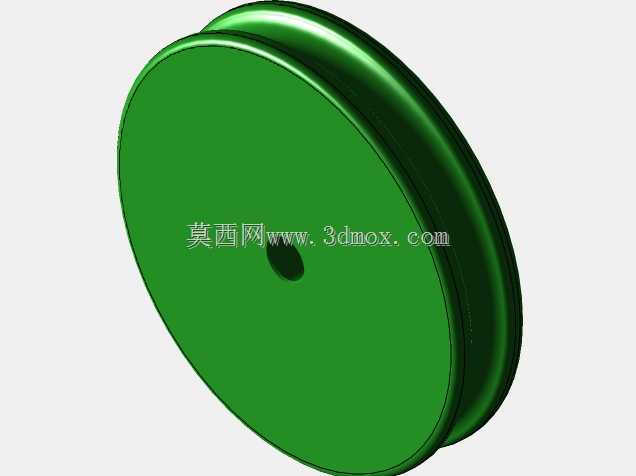

  从实际使用角度看,上方带安装座的滑轮组件更适合固定在设备横梁、墙面支架或工装顶板上,作为定滑轮承担主要支撑与转向功能;下方带三角支座的滑轮组件可作为固定导向轮,也可在改造后连接滑动座形成张紧或随动结构。两轮之间的红色绳索沿轮槽绕行,形成自上而下的折返路径,工程师在布置时可根据拉力方向选择单绳折返或多圈缠绕,以匹配不同的摩擦传动需求。轮槽边缘做了限位约束,能够适配圆形截面绳索,避免绳索在偏载时跳出轮槽。

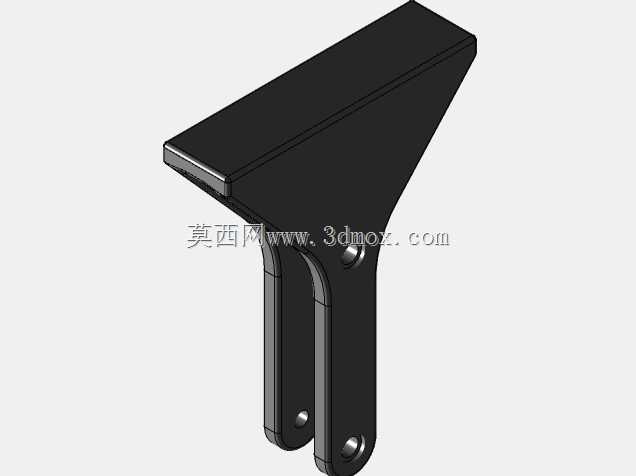

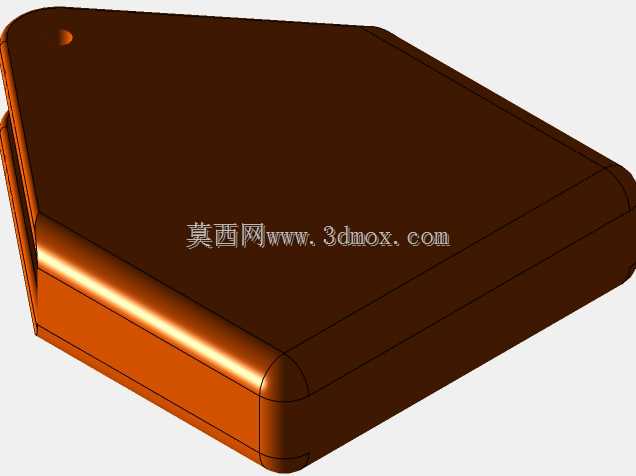

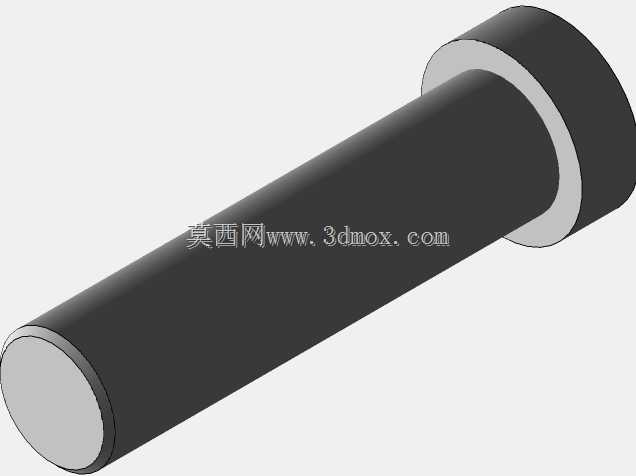

  结构设计上,上部支座采用近似L形的安装板,板面预留装配空间,便于通过螺栓将整个组件固定在水平面或立面;滑轮通过销轴与侧板连接,销轴两端形成可靠支撑,保证轮体转动时的同轴度。下部支座为带立板的块状底座,底部具有较宽的支撑面,既可以直接锁附在平台上,也能够嵌入型材槽内完成定位。上下支座均保留了明确的安装孔位与贴合面,现场安装时不需要额外焊接复杂支架,能够缩短装配周期。

  在尺寸边界方面,该结构整体呈竖向狭长布局,适合安装在水平空间受限、但高度方向有余量的设备内部。上部组件的横向伸出尺寸主要由安装板和滑轮直径决定,设计时应在滑轮外侧预留绳索摆动余量,防止绳索与支座棱角接触;下部组件的底座宽度决定了底部固定区域,选型时需核对安装面的螺栓孔距。两轮中心距并非随意确定,它直接影响绳索折返段长度与传动稳定性:中心距过小会使绳索弯折过于集中,增大绳索疲劳损伤;中心距过大则会增加整体高度,并可能导致绳索在运动中抖动。建模时已将轮体、支座、销轴和绳索路径分别建立,便于后续调整轮径、板厚和孔位。

  功能特性上,该滑轮组强调的是轻载、平稳、易维护的导向牵引,而非大吨位起重。滑轮转动副应保证润滑空间,销轴与轮孔之间需控制合理间隙,避免卡滞;绳索在轮槽内的接触弧面应光滑,以降低磨损。对于需要频繁正反向牵引的场景,可在支座处增加挡绳板或微调轮轴位置,进一步限制绳索横向窜动。若用于传感器标定或试验加载,这种上下折返布置还能在较小行程内放大位移关系,方便布置拉力检测元件。

  设计思路始终围绕绳索路径控制展开:先确定进出绳方向与载荷作用线,再反推滑轮中心位置和支座形式;上部支座承担固定与转向,下部支座负责导向和折返,二者共同约束绳索空间姿态。三维模型中各零件层次清晰,装配关系明确,结构工程师可在此基础上校核螺栓间距、销轴剪切强度、轮槽与绳径匹配度,也可将其作为子装配直接放入更大的牵引设备中。对于需要改型的项目,只需调整支座板厚、滑轮直径和安装孔位置,即可适配不同绳径、拉力和安装界面。
