兰伯特摩擦盘式无级变速传动装置

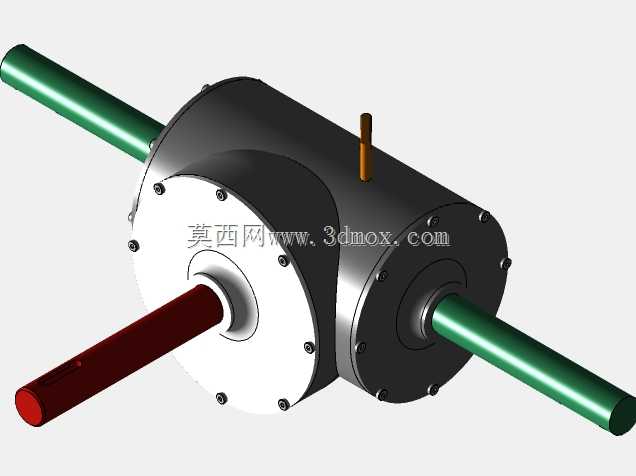

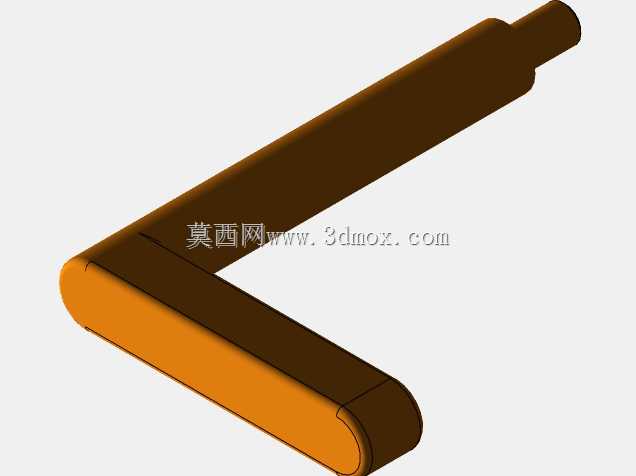

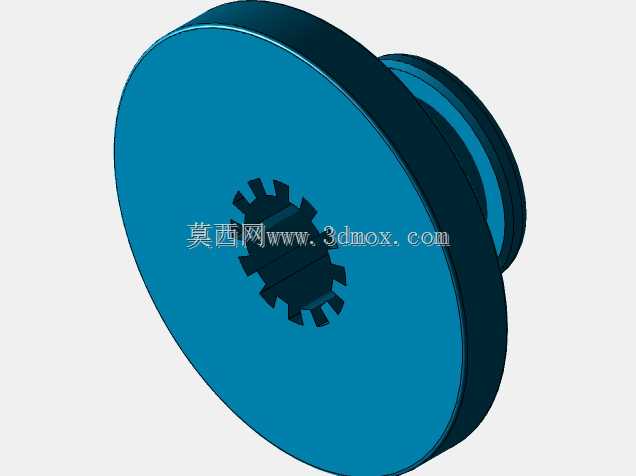

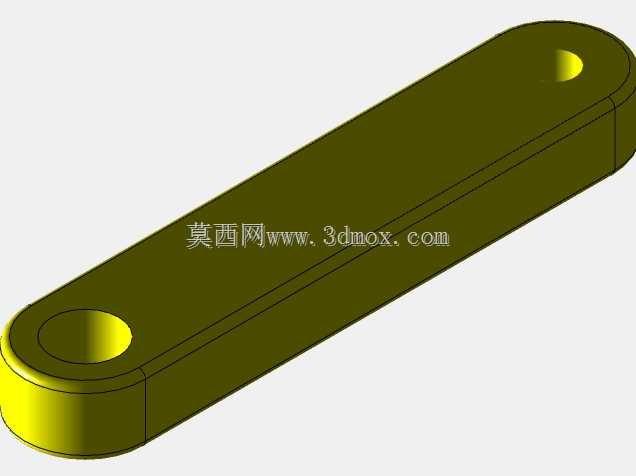

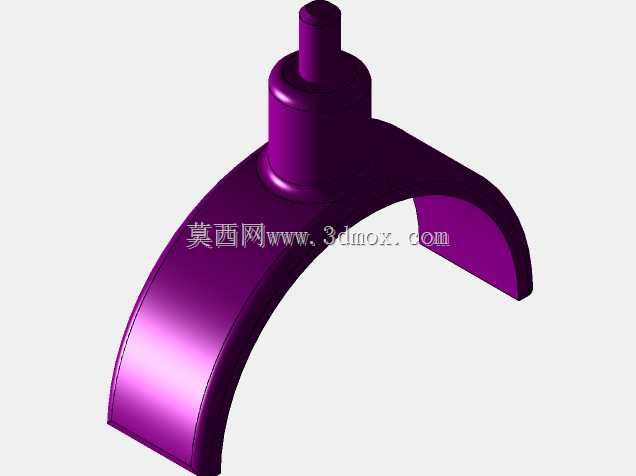

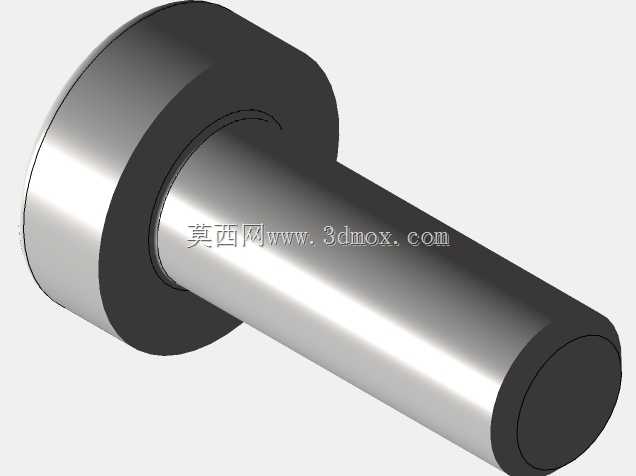

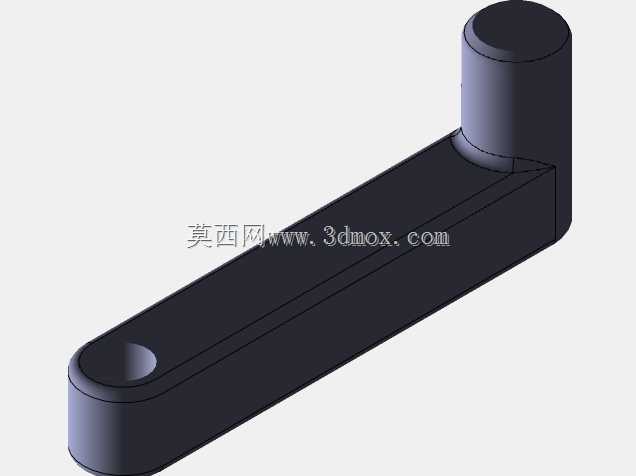

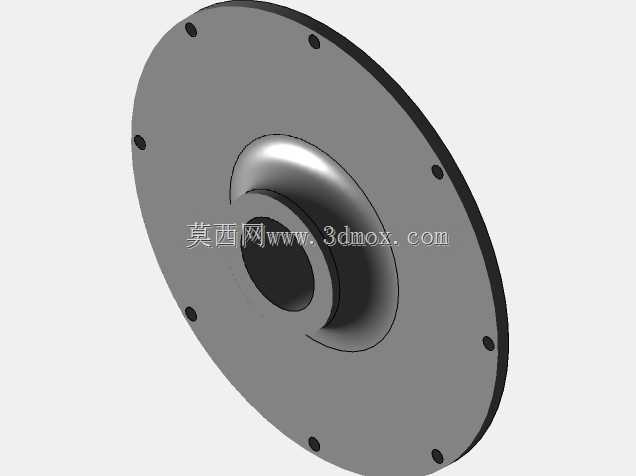

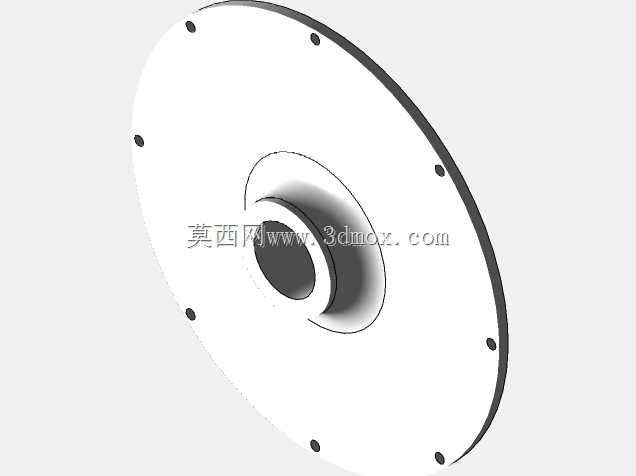

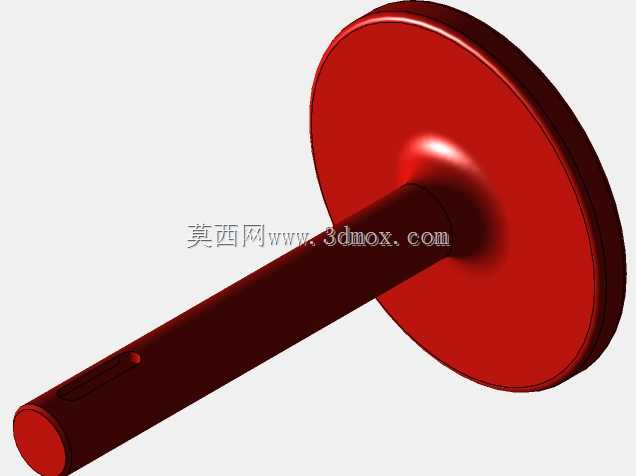

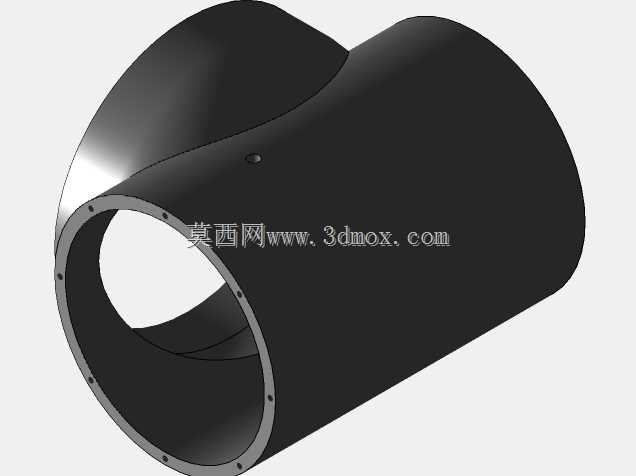

　　该装置以摩擦盘接触传动为核心原理，通过改变摩擦副的接触半径实现输出转速的连续调节，无需有级齿轮的固定速比切换，在中小功率传动场景中具备结构紧凑、调速平顺的特点。输入与输出轴分别从壳体两侧伸出，轴伸采用圆柱光轴形式，可通过联轴器、带轮或链轮与原动机及负载端连接；壳体采用剖分式圆筒结构，结合端面法兰与周向紧固件完成封装，既为内部摩擦盘、加压机构与支承轴系提供刚性安装基准，也能在运转时阻隔外界粉尘侵入并维持内部润滑环境。顶部伸出的小轴为调速操纵端，通过外部连杆、手轮或伺服执行件驱动内部摩擦盘产生径向位移，连续改变主动盘与从动盘的有效工作半径，从而在设计速比范围内实现输出转速的无级变化。在实际选型与布置中，需重点校核三根轴伸的中心高、

　　轴径与伸出长度，确保与现场安装基面、原动机轴线及负载轴线保持同轴；壳体外圆与端盖法兰构成主要安装边界，周边应预留调速杆件的摆动空间以及紧固件装拆操作距离，避免与机架、护罩发生干涉。摩擦盘副的加压方式直接决定传递转矩能力，设计中需兼顾接触正压力与摩擦损耗：压力过小会在负载波动时产生打滑，压力过大则加剧接触区磨损并降低机械效率。轴系支承部位通常配置滚动轴承以减小径向跳动，保证摩擦盘接触均匀；端盖与轴伸处需设置密封结构，防止润滑脂外泄。这类变速装置常用于输送线、轻工机械、纺织设备及试验台架中，对需要在运行中连续调整速度而不希望停车换挡的工况尤为适用。建模过程中，壳体、端盖、轴类零件与摩擦盘均按实际装配关系构建，

　　紧固件位置与剖分面贴合关系清晰，可直接用于干涉检查、运动原理演示与安装布局评估。外观上，不同轴段与壳体采用区分化着色，便于识别动力输入、动力输出与调速操纵路径；圆筒形壳体占用空间规整，便于在整机内部进行嵌入式布置。从结构设计角度看，摩擦盘无级变速的关键不在于齿数或模数，而在于接触轨迹、加压载荷、材料摩擦系数与散热条件的匹配；长期运行时，摩擦面磨损会导致速比漂移，因此在结构上应保留磨损补偿或调整余量。该模型完整呈现了兰伯特摩擦盘变速器的空间形态与装配逻辑，可作为传动方案比对、机构教学演示以及非标设备改型设计的参考基础。
