费斯托SVS3-1/8手动换向气阀结构

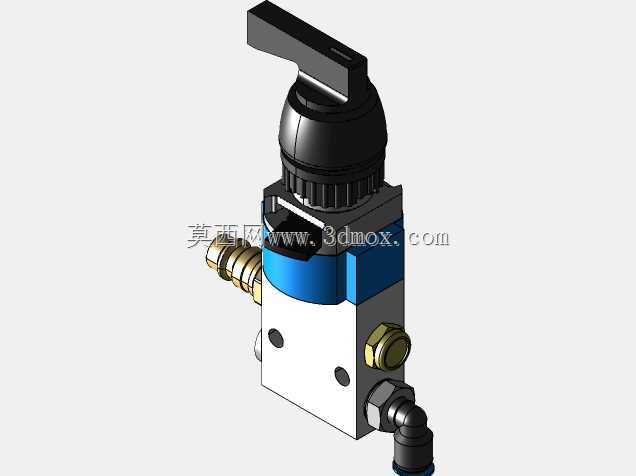

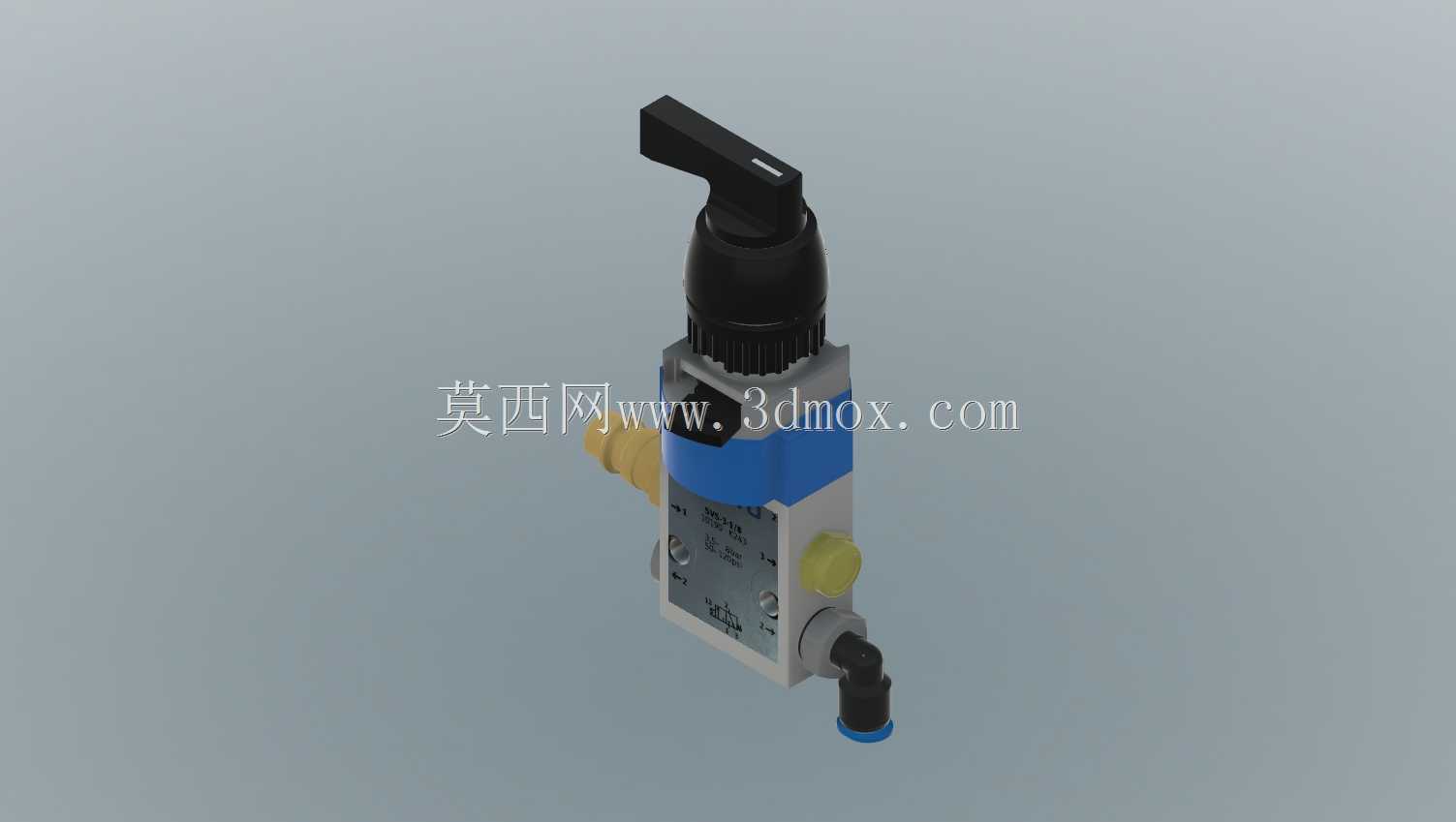

　　该元件属于气动回路中的手动操作换向阀，常见于设备旁的人工启停、模式选择、夹具松开夹紧、安全旁路确认以及维护状态切换。相比电磁阀，它不依赖电控信号，操作者通过顶部黑色扳把直接改变内部通路，在调试、检修、急停后复位或无电控配置的简易气路中尤其方便。阀体采用紧凑型板式/管式混合布局，主体为银灰色金属基座，上部黑色旋钮机构提供明确的操作手感，蓝色区段用于视觉区分功能模块，侧面黄色堵头与底部黑色快插接口构成不同的气口边界。

　　从实际选型角度看，这类阀的核心不是流量极限，而是操作位置的清晰度、安装空间占用以及与周边气管、线槽、防护罩的干涉关系。模型完整保留了扳把旋转范围、阀体高度、接口朝向和侧部堵头位置，可直接用于机柜面板开孔校核、阀岛排布、支架间距确认以及操作手柄运动包络检查。若将其布置在设备立面上，需要预留手柄向上扳动后的空间，避免被线槽、照明罩或安全门阻挡；若安装在倾斜面板上，则要确认操作者在戴手套状态下仍能准确识别档位并完成切换。

　　结构上，上部操作头通过内部凸轮或阀芯提升/旋转机构控制气路通断，中部蓝色段承担密封与定位，下部基座容纳气道并提供接口。侧面保留的工艺堵头说明阀体气道采用钻孔后封堵的加工方式，这类细节对理解流道走向、判断可维护性很有价值。底部黑色接头适合插入柔性气管，侧向接口则可用于排气、输入或附加支路，具体功能依阀的中位机能与接口编号确定。建模时将不同材质、颜色和功能段拆开表达，既能在装配中快速识别，也便于后期生成爆炸图和维修示意。

　　设计思路偏向工业现场的可靠操作：扳把长度适中，不需要过大操作力；阀体轮廓方正，便于在密集安装中贴靠排列；外露接口集中在下部和侧部，气管走向更容易整理。对于三维布局工程师，把该模型放入设备时应重点核对三件事：一是手柄全行程范围内是否与门板、按钮盒、相邻阀件冲突；二是底部快插接头在接气管后所需的插拔手位；三是阀体固定孔或安装槽到面板边缘的距离。若用于教学或维修培训，该模型还可拆解展示操作头、密封段、阀体和接头之间的装配关系，帮助理解手动阀为何能在无电状态下完成气动执行元件的方向控制。

　　在非标自动化产线中，这类阀常与过滤减压阀、气缸、节流阀、真空发生器配合使用。它不一定承担高频自动循环，却往往承担人工干预节点：例如手动送入工件前预夹紧、更换工装时释放残余气压、调试单动气缸、确认安全门状态后的气路接通。正因如此，安装位置既要便于操作者触及，又要避免被物料车或人员误碰。模型所呈现的尺寸边界、接口方向和操作件外形，正是完成这些工程判断的基础。
