立式带座外球面球轴承三维结构模型

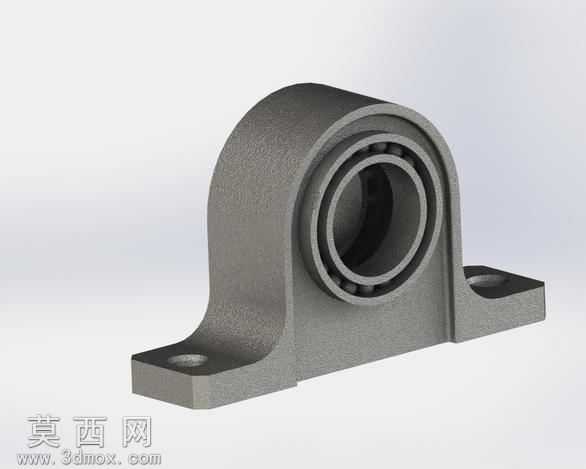

本模型为立式带座外球面球轴承的三维数字化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成轴承内圈、外圈、滚动体、保持架以及立式轴承座的独立零件建模，再通过同轴度约束、端面贴合约束、安装孔位对齐约束完成整体装配，完整还原了该类轴承的实际装配关系与结构特征。模型细节处理上，对轴承座的铸造圆角、安装沉孔、支撑肋板的过渡曲面都做了精准还原，滚动体与内外圈滚道的配合间隙也按照实际工业标准做了参数化设定，保持架的兜孔结构完全匹配滚动体的排布规律，可直观展示轴承运转时滚动体的运动轨迹。材质渲染阶段，为轴承座赋予了铸钢材质的哑光金属质感，表面添加了细微的铸造肌理效果，轴承内外圈与滚动体则赋予了高硬度轴承钢的亮面金属材质，保持架采用冲压钢板的材质表现，不同部件的材质区分清晰，能够直观区分各个功能零件的材质差异。结构设计上，该类轴承主要用于传动轴的径向支撑，立式座的两个安装孔可通过螺栓直接固定在设备安装基面，外球面轴承的调心特性可补偿安装过程中产生的轴线角度误差，建模时特意保留了轴承外圈与座孔的球面配合特征，可直观展示其调心功能的结构原理。模型所有特征均为可编辑参数化特征，可根据实际使用需求修改轴承内径、座体安装尺寸、整体高度等核心参数，适配不同的设备安装场景，也可用于机械设计教学、设备装配演示、产品选型展示等多种场景，能够帮助使用者快速理解带座球轴承的结构组成与工作原理。
