参数z30m4直齿圆锥齿轮三维建模作品

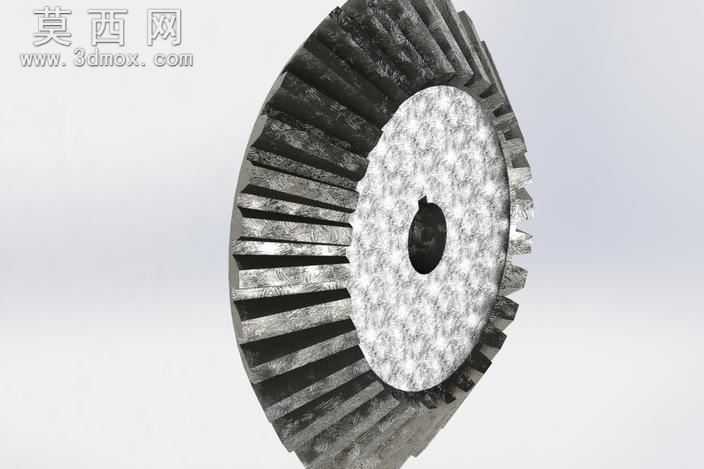

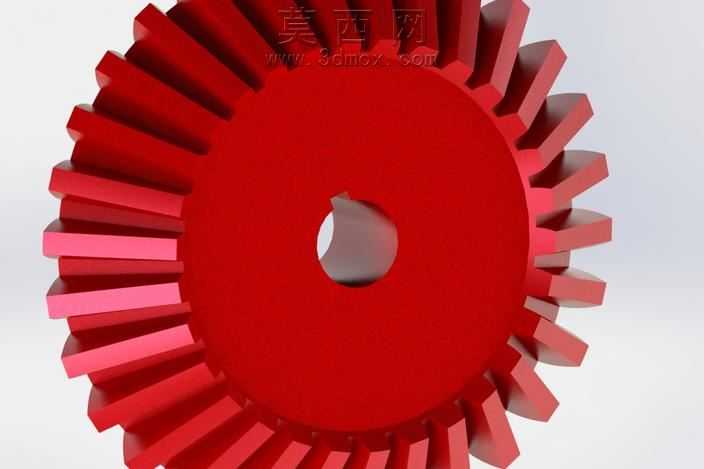

本作品为参数z30m4的直齿圆锥齿轮三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计标准中锥齿轮的参数规范开展设计。建模初期先梳理直齿圆锥齿轮的核心设计逻辑，明确该零件用于相交轴间的运动与动力传递场景，以齿数30、模数4为核心参数，先完成齿轮分度圆锥、齿顶圆锥、齿根圆锥的基准曲面搭建，确定轮坯的整体锥形轮廓，再通过参数化草图绘制单齿的齿廓截面，结合锥齿轮的齿向收敛特性，通过特征放样、阵列操作完成全部轮齿的生成，保证每一个轮齿的齿形精度、齿向角度完全符合设计参数要求。建模过程中对齿轮中心的键槽结构做了精细化处理，键槽的尺寸、位置完全适配对应规格的传动轴装配需求，轮坯的端面、中心孔的同轴度公差在建模阶段就做了参数约束，确保后续生成工程图时可直接对接生产加工要求。材质渲染阶段选用了工业机械常用的金属材质，通过调整材质的粗糙度、反光度参数，还原钢制齿轮经表面处理后的真实质感，轮齿的齿面、齿根过渡曲面做了平滑处理，避免模型出现尖锐棱角、破面等问题，整体模型的几何拓扑结构完整，无重叠面、无效特征等建模缺陷。设计过程中充分考虑锥齿轮的实际装配需求，对齿顶间隙、齿根过渡圆角都做了符合机械设计标准的参数设置，既保证轮齿啮合时不会出现干涉问题，也兼顾了齿轮实际工作时的结构强度要求，模型可直接用于虚拟装配验证、运动仿真分析、工程图导出等后续设计环节，能够为相交轴传动机构的设计提供精准的三维模型支撑。
