锥圆柱组合式多级齿轮减速机结构模型

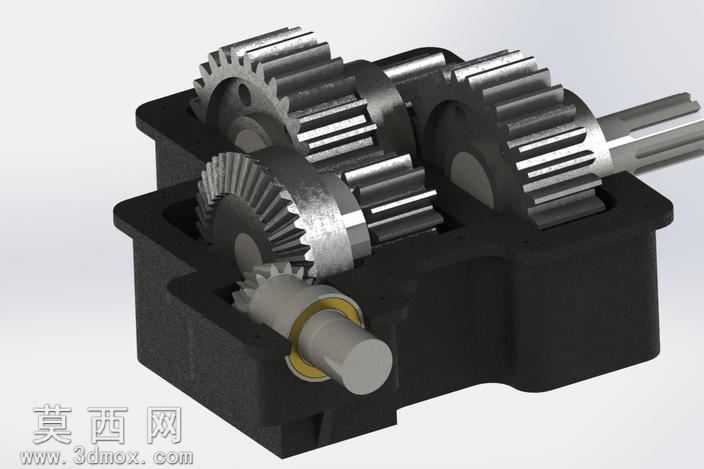

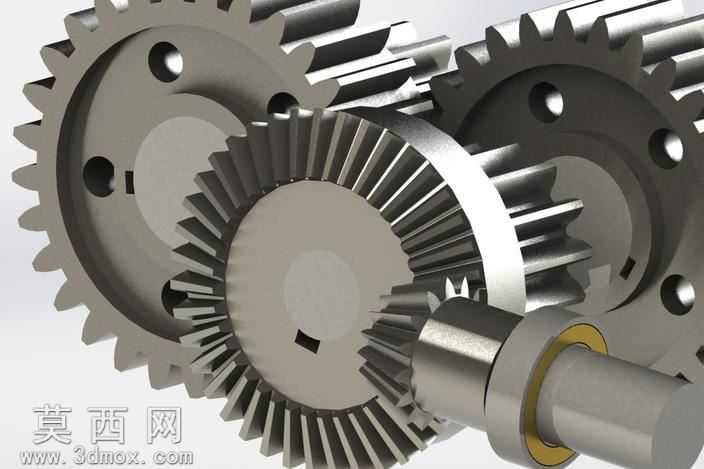

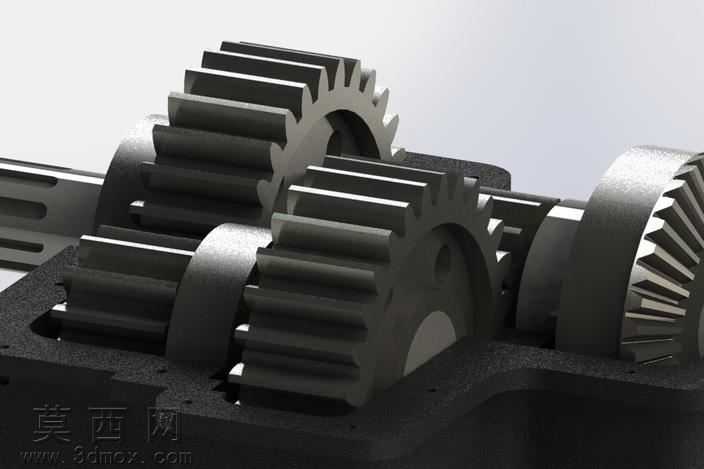

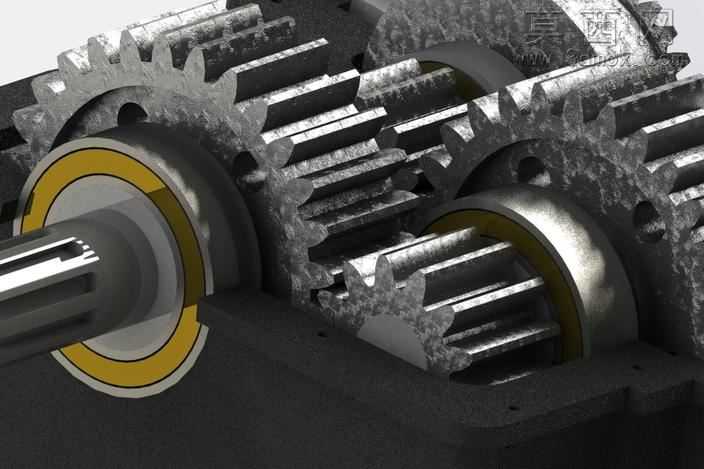

本模型为多级组合式齿轮减速机三维结构模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。模型整体采用剖视展示视角，可清晰观察内部完整传动链路：输入端为锥齿轮轴结构，通过一对啮合的弧齿锥齿轮完成输入动力的转向传递，将垂直方向的输入扭矩转换为平行轴方向的动力输出，锥齿轮齿形参数经过合理匹配，保证啮合过程的平稳性；后续传动链采用多组圆柱直齿轮依次啮合，通过不同齿数比的齿轮副搭配实现多级减速，每一级齿轮的齿宽、模数、压力角均按照通用减速机设计标准设定，齿轮与传动轴之间采用键连接结构传递扭矩，传动轴两端配置适配的轴承支撑结构，轴承安装位的轴肩定位尺寸、箱体轴承座的配合公差都在建模中做了准确体现。箱体采用剖分式铸铁结构设计，上下箱体通过定位销与连接螺栓实现精准合箱，箱体上设置有对应的轴承安装孔、油封位、观察窗安装位以及注油、排油结构，保证减速机实际使用中的润滑与密封需求。渲染过程中针对不同部件赋予了贴合实际的材质属性：齿轮与传动轴采用调质合金钢材质，表面呈现金属切削加工后的哑光银灰色质感，齿面部分做了细微的粗糙度处理还原真实加工效果；箱体采用铸铁材质，表面为粗糙的深黑色铸造成型质感，轴承部分还原了滚动轴承的金属光泽与保持架结构细节，轴端的密封件采用黄色橡胶材质，与金属部件形成清晰的视觉区分。设计思路上，该模型兼顾了结构展示性与工程实用性，既可以作为机械原理教学中齿轮传动、减速机构的演示载体，清晰展示多级减速的动力传递路径与扭矩放大原理，也可以作为通用减速机设计的参考原型，帮助设计人员理解锥柱组合式减速机的布局逻辑、部件配合关系与结构设计要点，建模过程中所有零件均保留了完整的建模特征树，可根据实际设计需求修改齿轮参数、中心距、箱体尺寸等关键参数，快速衍生出不同减速比、不同安装尺寸的减速机设计方案。
