反向工程锻造锁具开合结构设计

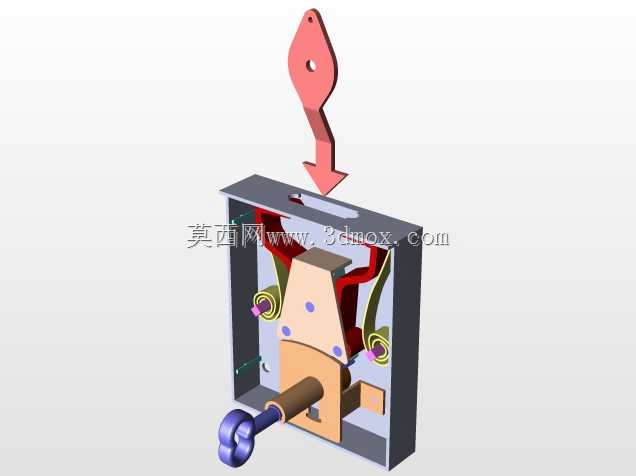

　　这套锁具开合结构采用反向工程思路完成锻造件的结构复刻与优化，整体以盒式基座作为承载主体，将锁舌、弹性复位件、拨叉驱动件全部集成在封闭的金属壳体内，外露部分仅保留钥匙接入轴与锁扣板对位端，既能够减少粉尘、水汽对内部传动副的侵入，也可以避免外力直接撬动核心受力件。从实际使用场景来看，这类结构常应用在室内柜门、小型设备检修门、工具箱舱门以及工业柜体的侧开式锁止点位，依靠钥匙转动带动内部拨叉，推动锁舌完成伸出与收回动作，配合门框上的锁扣板实现门体的闭合锁止与开启释放。

　　结构设计上没有采用复杂的多级齿轮传动，而是以斜面拨叉与弹性复位件配合，钥匙轴转动时拨叉沿锁舌尾部的斜面滑动，将周向旋转力转化为锁舌的轴向直线位移；松开钥匙后，两侧对称布置的弹性件自动推动锁舌回到初始锁止位置，这种极简传动路径的优势在于故障点少、对加工公差的容忍度更高，即便锻造件存在小幅尺寸偏差，也能通过斜面的自适应滑动完成动作，不会出现轻微错位就卡滞的问题。锁舌头部做了圆弧导向处理，门体关闭时即使锁扣板与锁舌存在少量对位偏差，圆弧面也能引导锁舌自然回缩后再弹入锁扣槽，降低关门时的对位精度要求。

　　壳体采用一体化折弯加焊接的盒型结构，侧壁预留钥匙轴的穿装孔与安装固定孔，背部为平整安装面，可以直接贴附在门板内侧的预留凹槽内，通过两颗紧固件完成固定；顶部的锁扣板为水滴形片状件，开孔位置对应门框侧的安装点位，安装时只需保证锁扣板的卡槽与锁舌伸出方向同轴，即可完成整套锁具的对位装配。从安装边界来看，壳体内部的传动件全部处于壳体轮廓范围内，锁舌完全收回时不会超出壳体前表面，因此门板内侧只需开出与壳体外形匹配的浅槽，槽深略大于壳体厚度即可，不需要在门板内部加工复杂的异形避让腔；钥匙轴伸出壳体前侧的长度较短，适配常规厚度的金属门板与复合板材门板，外露的钥匙接头采用标准花键构型，能够匹配通用的钥匙手柄，不需要单独定制操作件。

　　锻造外观的处理思路保留了金属件的原始肌理，没有做过多的抛光与包覆设计，一方面锻造件本身的纤维连续性更好，锁舌与拨叉在反复承受冲击载荷时不易出现断裂，相比切削加工的同尺寸零件拥有更高的抗疲劳强度；另一方面非光滑的表面在长期使用中不容易留下明显划痕，对使用环境的整洁度要求更低，适合车间、仓储、户外机柜等场景。反向工程的建模过程优先还原了各零件的装配干涉关系，重点校验了锁舌全行程中的间隙变化：锁舌伸出至极限位置时，尾部仍保留足够的支撑长度，不会出现悬臂过长导致的下垂；收回至极限位置时，锁舌前端完全退入壳体内部，与锁扣板之间留出足够的开门间隙，不会刮擦门框。弹性件的安装位设置了定位柱，既可以防止弹性件在反复伸缩过程中发生偏移，也能在后期维护时快速拆装更换，不需要对整个壳体进行拆解。

　　从结构受力路径来看，门体被强行拉开时，冲击力直接作用在锁舌头部，依次传递至壳体前侧壁、背部安装面与门板，力流路径短且没有薄弱的转接件，壳体前侧壁在锁舌穿孔位置做了局部翻边强化，抵消锁舌受拉时对孔边的剪切力。拨叉与钥匙轴之间采用扁位配合，转动时不会出现打滑，同时扁位结构方便拆装，维护时可以直接从外侧抽出钥匙轴，不需要打开壳体就能清理内部的积尘与异物。整套结构没有采用易老化的非金属传动件，全部核心受力件均为金属材质，环境适应性更强，在温差变化大、存在轻微油污与粉尘的环境中仍能保持稳定的开合手感。建模时各零件的分型面都贴合锻造工艺的拔模方向，不需要额外添加复杂的侧向抽芯结构，后续开模锻造时可以简化模具结构，降低成型后的二次加工量，只需要对配合面进行少量铣削即可满足装配精度要求。
