阿亚克利克传感器支撑台架结构设计

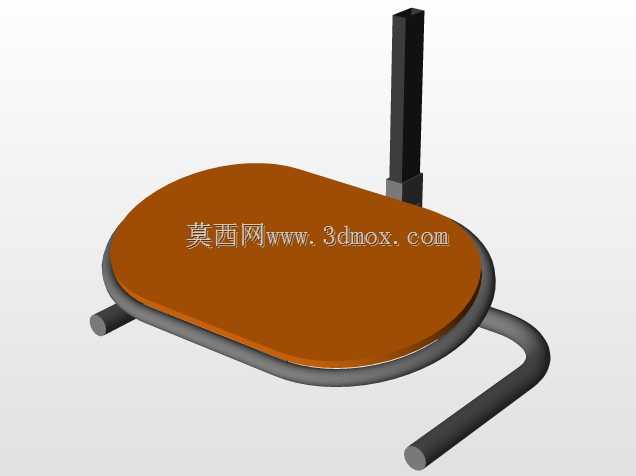

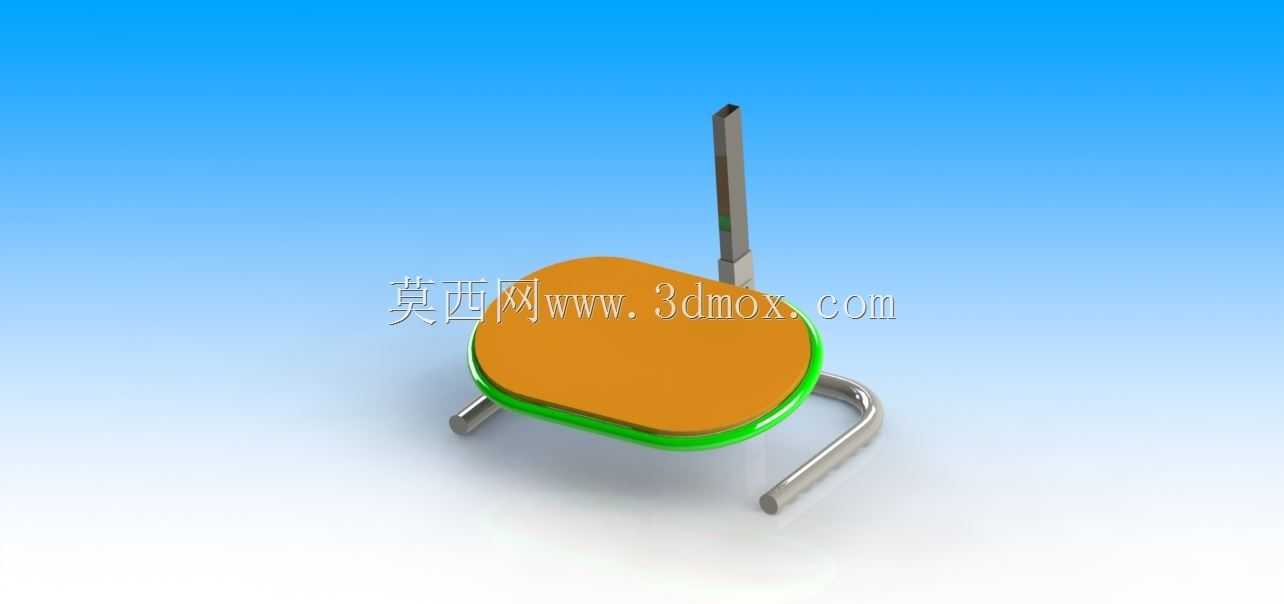

　　该结构件面向现场检测工位的传感器安装需求，主体由椭圆形承托面板、弯管式支撑腿和后置竖向立柱组成，整体造型简洁，适合在空间受限的实验台、装配线旁检具或小型设备机架上使用。椭圆形面板边缘做包边处理，表面可铺设软垫、防滑层或定位治具，用于承托被测工件、样件或便携检测终端；面板下方的弯管框架承担主要载荷，管材连续弯折形成前低后高的支撑轮廓，既减少支腿数量，也为操作人员腿部和手部操作留出下部空间。后置立柱从面板后侧向上延伸，可用于安装光电传感器、接近开关、扫码器、指示天线或小型操作盒，立柱与面板框架连接位置设置局部加强块，避免悬臂受力时根部晃动。从使用场景看，这类台架并不追求大承载，而强调轻量、易移动和快速调整。弯管腿前端可加装脚垫或脚轮，

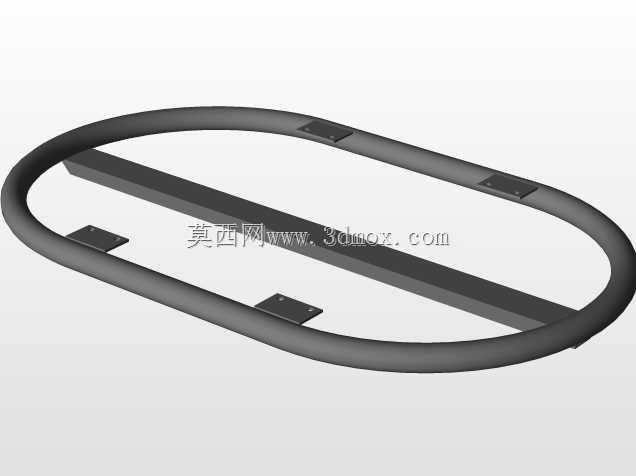

　　在固定工位使用时脚垫提供防滑支撑，在需要频繁切换工位的检验区可替换为脚轮。面板上可根据被测件外形增加定位块、挡边或夹具孔位，使工件每次放置位置一致，从而保证传感器检测距离、角度和触发区域稳定。对于需要人工取放件的工位，椭圆前缘无尖角，包边轮廓可降低磕碰风险；后侧立柱则把检测元件抬升至工件上方或侧方，避免与取放动作干涉。设计思路上，承托面与支撑框架采用分层结构：上层板负责接触面平整和外观过渡，下层弯管负责抗弯和传力。弯管在两侧形成近似U形的闭合传力路径，载荷从面板中部向两侧管材分散，再传递到地面接触点；后侧立柱不直接承受面板竖向载荷，主要承受传感器安装带来的偏心弯矩，因此其根部与框架连接处应保留足够焊缝或紧固件间距。若后续需要扩展，

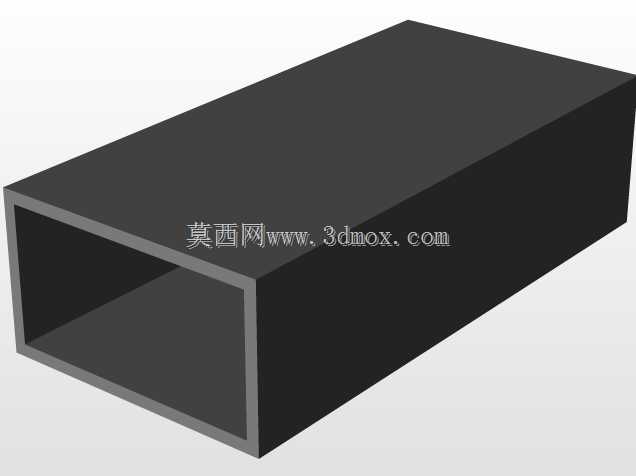

　　可在立柱上开设长槽或加装可调夹座，使传感器高度能够随工件高度变化；面板下方也可预留线槽，将传感器线缆沿弯管内侧布置，减少现场拖拽和误碰。外形边界方面，椭圆面板决定了台架的主要占地宽度和前后深度，弯管腿向外下方展开后形成稳定支撑多边形，支撑点应略超出面板投影边缘，以抵抗侧向推力。立柱高度需结合传感器视场或感应距离确定，过高会降低整体刚度并增加晃动，过低则可能使检测元件落入面板遮挡区。实际选型时，应先确认被测件最大轮廓和放置区域，再校核面板长度、宽度与立柱高度的比例；若检测元件较重，应加大立柱截面或增加斜撑。安装时需保证框架落地后无翘动，面板相对水平面的倾斜量应控制在检测工艺允许范围内；对于光电类传感器，还需结合面板材质考虑反光干扰，必要时在承托面做哑光处理。整体结构兼顾人工操作便利性、传感器安装灵活性和工位布置紧凑性，可作为轻载检测台、样件展示架或辅助测量支架使用。
