布莱赫罗尔吊带承载框架结构设计

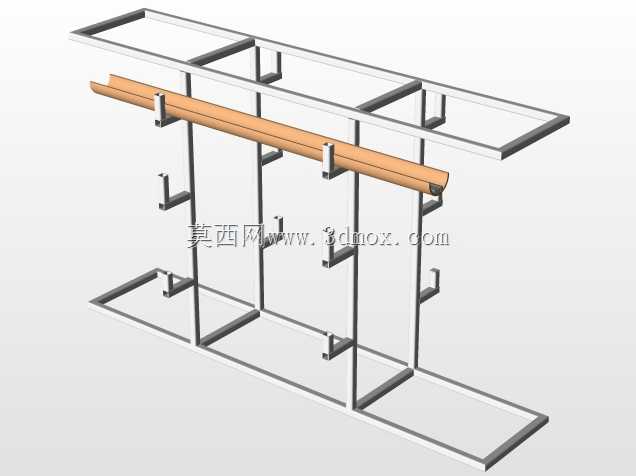

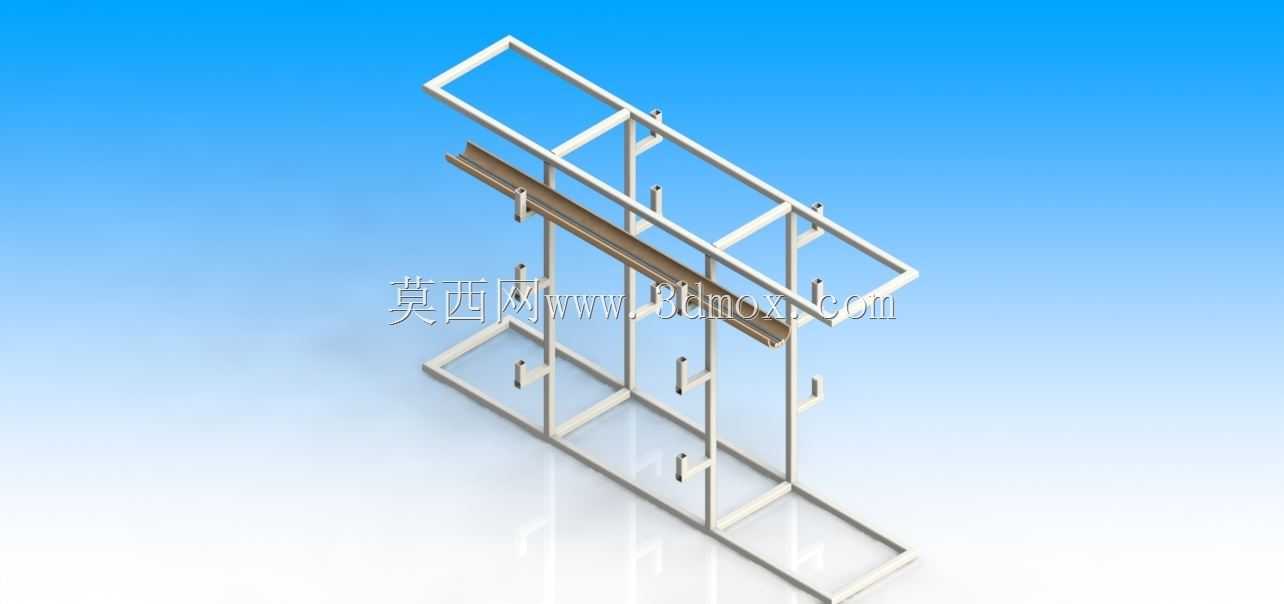

　　该结构围绕布莱赫·罗尔吊带的承托、限位与展开使用需求建立，主体由上下两层矩形框体、多根竖向支撑立柱以及分布在立柱内侧的悬臂挂钩组成。框架整体采用方管或矩形管拼焊思路建模，杆件在交接处保持端面贴合与边线对齐，形成稳定的空间桁架式受力骨架，适合在车间工位、物料暂存区、检测试验区或装配辅助线上作为吊带的悬挂整理与承载支撑使用。

　　从实际用途看，这类装置并不直接参与复杂加工，而是解决长条形柔性吊带在存放、展示、测试或装配过程中的下垂、堆叠和取放不便问题。吊带横跨框架中部，由多组挂钩沿长度方向托住，能够保持平直展开状态，便于观察吊带表面状态、核对安装位置，也可在局部装配时作为临时支撑。上下双层框体一方面提高整体抗扭能力，另一方面为挂钩提供足够的竖向布置空间，使吊带与地面、下层框架之间留出操作间隙。

　　结构设计上，竖向立柱并非简单等距排列，而是结合吊带长度和挂钩承载点进行分区。靠近吊带两端的支撑点承担较大的端部约束，中间支撑点用于控制吊带挠度，避免长跨距下出现明显弯曲。挂钩采用短悬臂形式，末端设置上翘限位段，可防止吊带沿横向滑脱；挂钩与立柱连接位置保留清晰的贴合面，便于后续转化为焊接件或螺栓装配件。若用于轻载展示，可直接按薄壁型材方案加工；若用于频繁吊装或试验承载，则应在节点处增加加强角片，并校核悬臂根部弯矩。

　　外形边界方面，模型呈现为长宽比较大的长方体框架，长度方向服务于吊带展开，宽度方向仅保留满足挂钩外伸和操作空间的尺寸，高度方向则根据人工取放、吊带离地间隙及上层框体防护需要确定。安装时应优先保证框架底面平整接触，底部四角可设置地脚板或调节脚座，以补偿地面不平；若现场存在碰撞风险，可将底部框架与地面预埋件连接，降低侧翻可能。吊带安装路径应从一端挂钩依次放入，避免单侧强行拖拽造成挂钩偏载。

　　建模过程中需重点控制三类几何关系：其一，上下框体对应杆件应保持同轴或平行，以保证立柱受力方向明确；其二，所有挂钩支撑面应处于同一理论高度或按吊带预弯曲线设置微差，避免个别支点悬空；其三，框架内部净宽必须大于吊带宽度并预留手部操作余量，挂钩间距则要与吊带允许的自由悬垂长度匹配。对于需要出工程图的场景，还应补充管材规格、焊缝要求、端面处理以及挂钩承载位置的局部详图。

　　该模型的价值在于把原本简单的支架拆解为可分析的空间承载系统：外框负责整体稳定，立柱负责传递竖向荷载，挂钩负责定位吊带并提供局部支撑。设计人员可在此基础上调整杆件截面、挂钩数量、支撑高度和底部固定方式，使其适配不同宽度、厚度和承载等级的罗尔吊带，也可扩展为多根吊带并列存放的工位器具。
