双涡卷异形扭转复位弹性构件

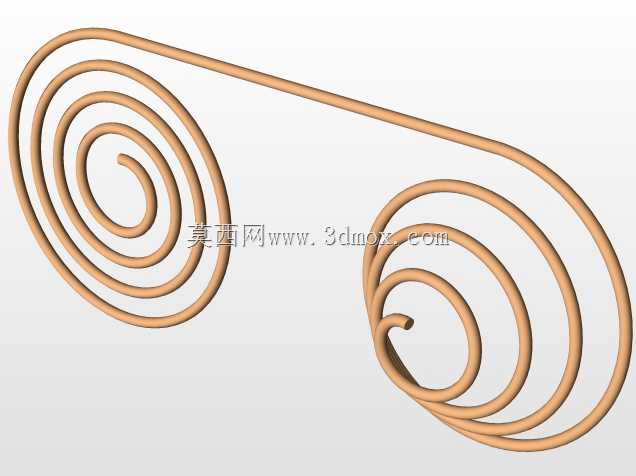

　　该弹性构件采用双涡卷对称布局，中段以平直过渡段连接两端螺旋结构，整体为等截面线材连续弯折成型，无额外拼接焊缝或装配接口。从实际工况适配角度看，这类结构常出现在需要双向复位、小角度大扭矩储能的机构中，比如翻盖设备的铰链复位、小型夹持器具的张开回弹、低压电器触头的压力维持，以及部分精密仪器的指针回零机构。和单涡卷弹簧相比，双涡卷布局能在有限安装空间内分散应力集中，避免单端固定时根部应力过高导致的早期断裂，同时两端螺旋可分别对应不同的受力支点，让扭矩输出曲线更平缓。

　　建模过程中，线材直径保持全程一致，螺旋圈数经过曲率校核，每一圈的间距均匀，不会在受扭时发生相邻圈体的剐蹭干涉。平直连接段并非简单直线过渡，而是在两端衔接处做了顺滑的曲率渐变，防止弯折拐点处出现应力突变。实际选型时，要先确认安装腔的平面投影边界：两端涡卷的外轮廓直径决定了所需的最小圆形避让空间，平直段的长度对应两支点的中心距，线材直径则直接影响构件的刚度与疲劳寿命。若安装空间为狭长矩形腔，这种两端带涡卷、中间直连的形态比普通圆柱扭转弹簧更节省轴向尺寸，因为它整体为平面铺展结构，不需要预留轴向的伸缩余量。

　　从受力逻辑分析，当两端涡卷分别被约束并施加反向扭矩时，线材整体发生弯曲弹性变形，平直段主要承受弯矩传递，两端螺旋段则通过圈体的逐圈舒展或收紧储存弹性势能。这种受力方式和普通拉压弹簧的剪切变形不同，设计时要重点校核弯曲疲劳强度，尤其是螺旋最内圈的起始位置，该处曲率半径最小，工作时弯曲应力最高。建模时需保证螺旋线的切线方向与平直段顺滑衔接，否则在仿真分析中会出现局部应力假高，误导后续的材质选型和热处理工艺制定。

　　安装边界方面，该构件不需要复杂的定位卡槽，两端涡卷的中心可分别套入定位销轴，平直段可依托壳体的导向槽限制径向窜动。工作过程中，圈体沿径向的形变量要提前在三维装配中做运动包络检查，避免满量程扭转时外圈与腔体内壁发生摩擦。和同刚度的圆柱螺旋扭转弹簧相比，该结构的轴向厚度仅为线材直径，特别适合轴向尺寸受限、平面空间相对充裕的薄型设备。在手持工具、仪器面板翻盖、小型锁具回弹机构中，这种平面涡卷结构能有效降低整机厚度，同时避免弹簧轴向窜动产生的异响。

　　材质选择上，这类构件通常采用弹簧钢线材制作，成型后需进行淬火回火热处理，保证足够的弹性极限和疲劳寿命。三维建模阶段需保留线材的实体截面，不可用螺旋线代替实体，否则无法进行后续的有限元弯曲应力分析。两端涡卷的旋向可根据安装需求设计为同向或反向，图中结构两端旋向相反，在承受对向扭矩时，两端圈体的变形方向一致，整体储能效率更高。平直段的长度可根据两支点距离灵活调整，但过渡处的曲率半径不能过小，否则成型时线材外侧容易产生微裂纹，直接影响使用寿命。

　　在设备维护层面，该构件属于一体式易损件，失效形式主要为根部断裂或塑性变形，更换时直接整体替换即可，无需拆分维护。设计时要在安装腔预留拆装缺口，方便用镊子卡入两端涡卷中心完成装卸。对于需要恒定复位力的工况，可通过增减螺旋圈数调整刚度：圈数越多，刚度越低，相同扭转角度下的应力越小，疲劳寿命越长，但所需平面空间也相应增大。工程师在选型建模时，需平衡安装空间、复位扭矩和疲劳寿命三者的关系，不能单纯追求小体积而缩减圈数，导致构件在额定行程下提前失效。
