双叉耳带底板铰接连接支座结构

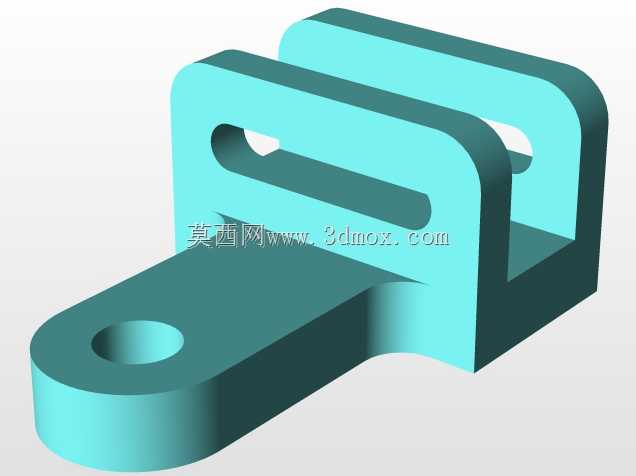

　　该零件属于典型的叉耳式铰接支撑构件，整体采用一体式实体结构，没有额外拼接焊缝或装配组合面，受力路径连续顺畅，在中小载荷的工位铰接、连杆传动末端、工装夹具定位场景中十分常见。零件下部为带单安装孔的圆形底板，底板向一侧延伸后向上弯折抬升，形成两块平行的立式耳板，两块耳板之间预留出等宽的铰接间隙，耳板上各加工出一条长圆形贯通槽，槽孔长度方向沿耳板延伸方向布置，既可以穿装销轴完成铰接，也能在装配时提供小幅的位置调整余量，补偿安装面的加工误差或连杆运动过程中的微量位移。

　　从实际使用逻辑来看，这类构件常作为气动、液压执行元件的端部连接座，或是连杆机构、防护门启闭结构、工装压紧机构的固定铰接支点：下部底板的单孔可通过螺栓锁紧在安装基准面上，上部双耳槽内穿入销轴后，与带单耳的活动杆件形成转动副，长槽结构允许销轴在槽内小幅滑移，在存在装配公差累积、热胀冷缩位移、或是需要微调铰接中心距的场合，能够避免刚性铰接带来的别劲、卡滞问题，降低销轴与孔壁的局部接触应力。

　　结构设计上，底板与立板的过渡位置做了大圆角平滑处理，没有尖锐的直角转折，这一细节直接对应铸造或铣削加工的工艺需求，同时能有效分散载荷传递路径上的应力集中——当耳板承受径向销轴载荷时，作用力会沿立板向下扩散至整个底板截面，圆角过渡可避免转角处出现应力峰值，提升构件的抗疲劳性能。两块耳板的厚度、间距保持一致，槽孔两端为半圆结构，槽宽与销轴直径采用小间隙配合，既保证转动灵活，又能控制活动杆件的侧向窜动量。

　　安装边界方面，底板的圆形轮廓决定了其在安装面上的占用范围，单安装孔位于底板圆心位置，装配时仅需在基准面上加工对应规格的螺栓过孔或螺纹孔，无需复杂的多点定位，安装操作便捷；双耳的外侧间距、内侧间隙尺寸决定了适配的活动杆件厚度，所选销轴的长度需覆盖双耳外侧总宽并预留卡簧或开口销的安装空间，长槽的有效行程则限定了铰接点的可调位移范围，选型时需要核对配套杆件的摆角范围，确保运动过程中销轴不会滑出槽体端部，同时杆件摆动时不会与耳板外侧、底板表面发生运动干涉。

　　从建模实现角度，该结构可通过基础拉伸、切除命令完成主体构建，过渡圆角、槽孔端部半圆均可通过标准特征实现，建模过程中需重点保证双耳板的平行度、槽孔的同轴度，以及底板安装面与耳板侧面的垂直度，这些形位公差直接影响最终装配后铰接副的转动顺畅度与受力均匀性。
