移动式带轮龙门起重吊运设备结构

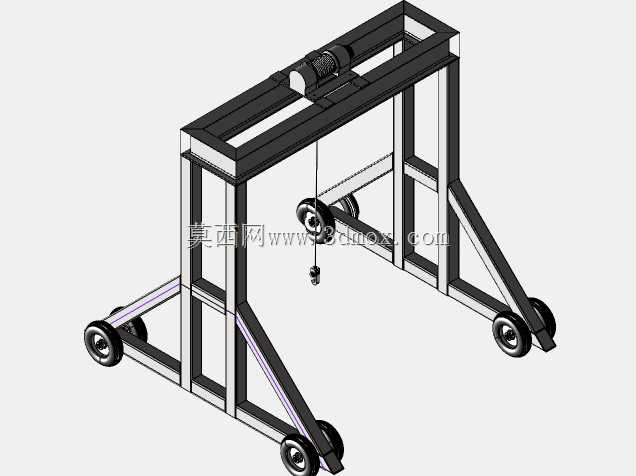

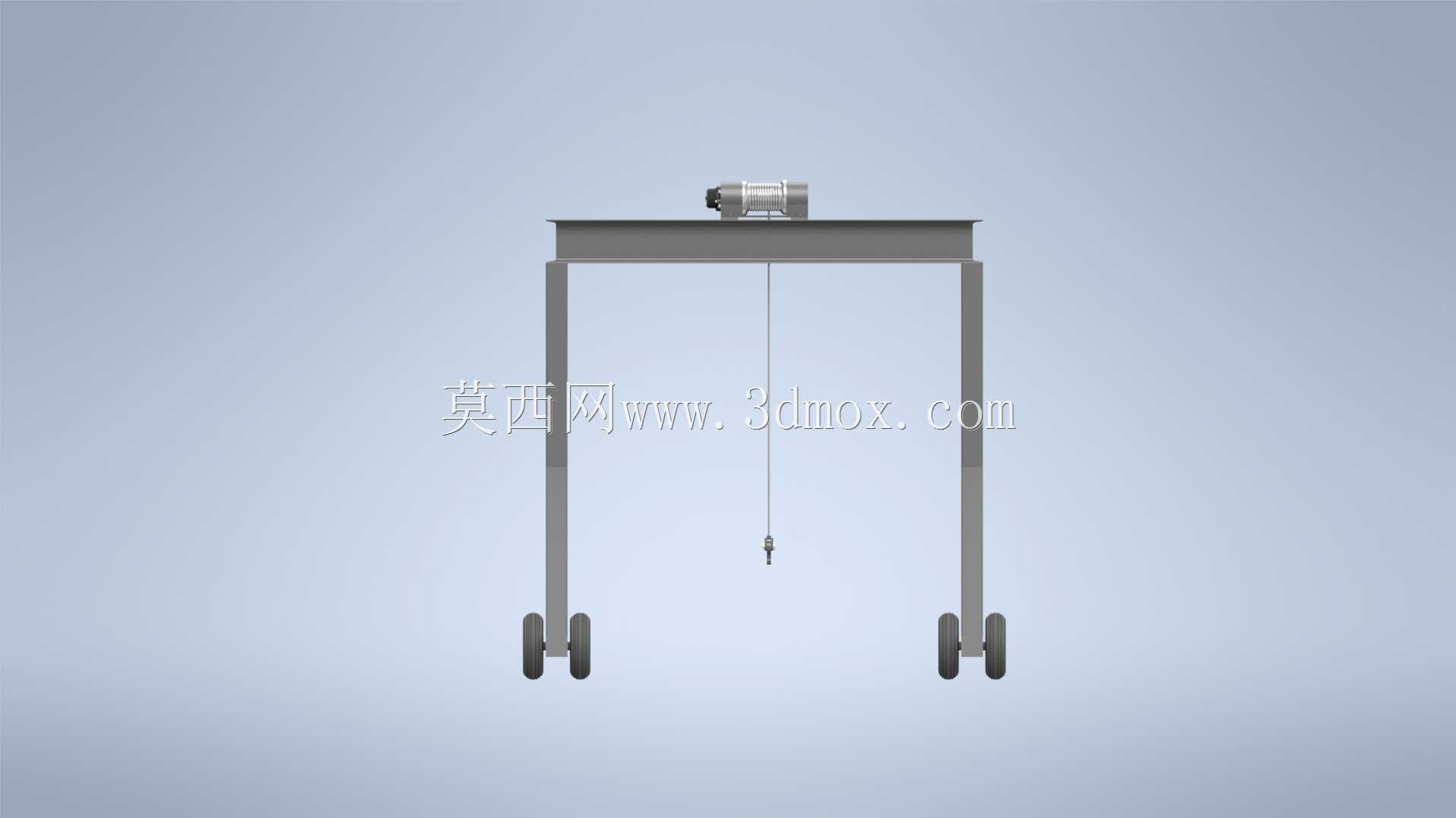

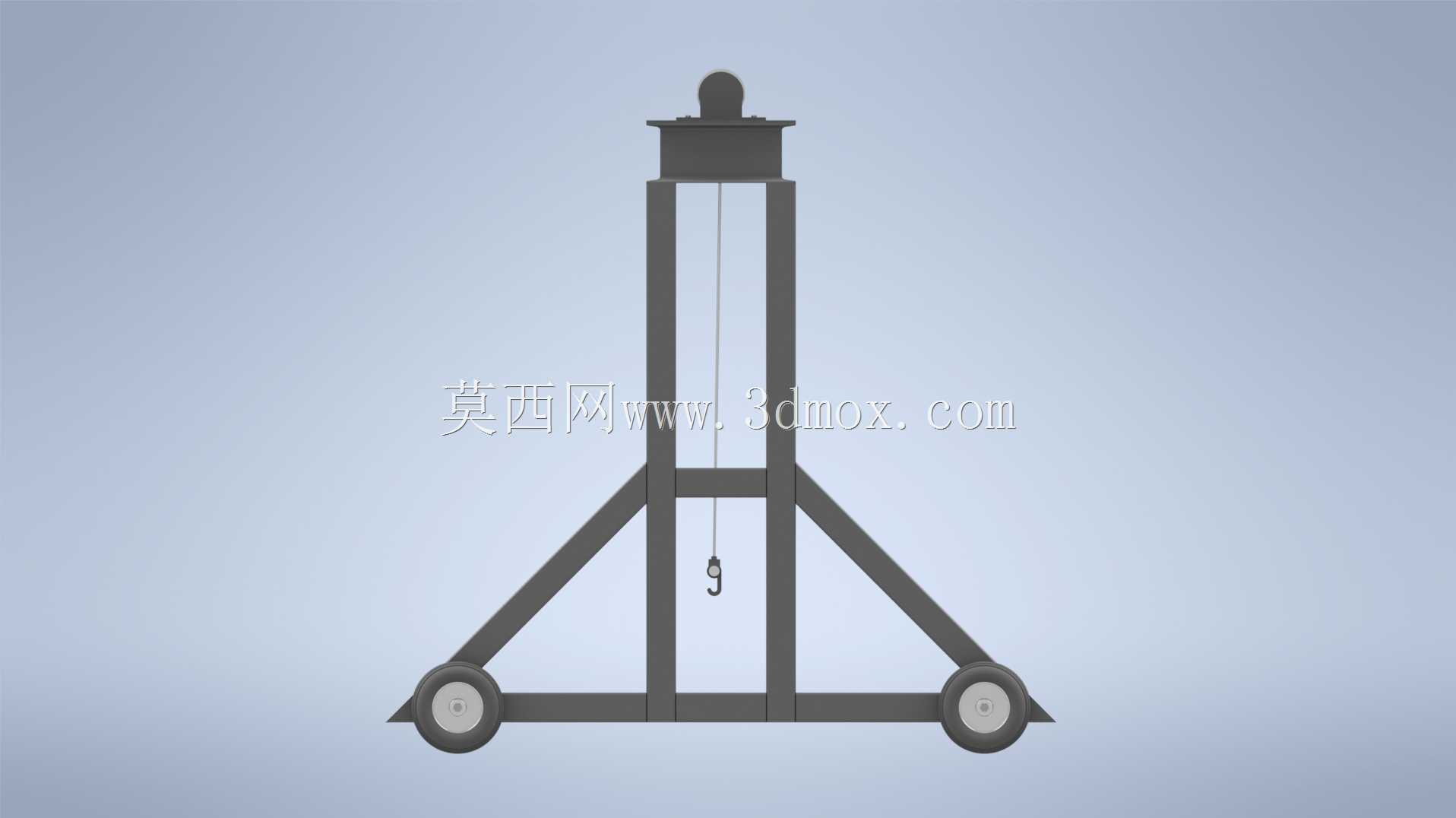

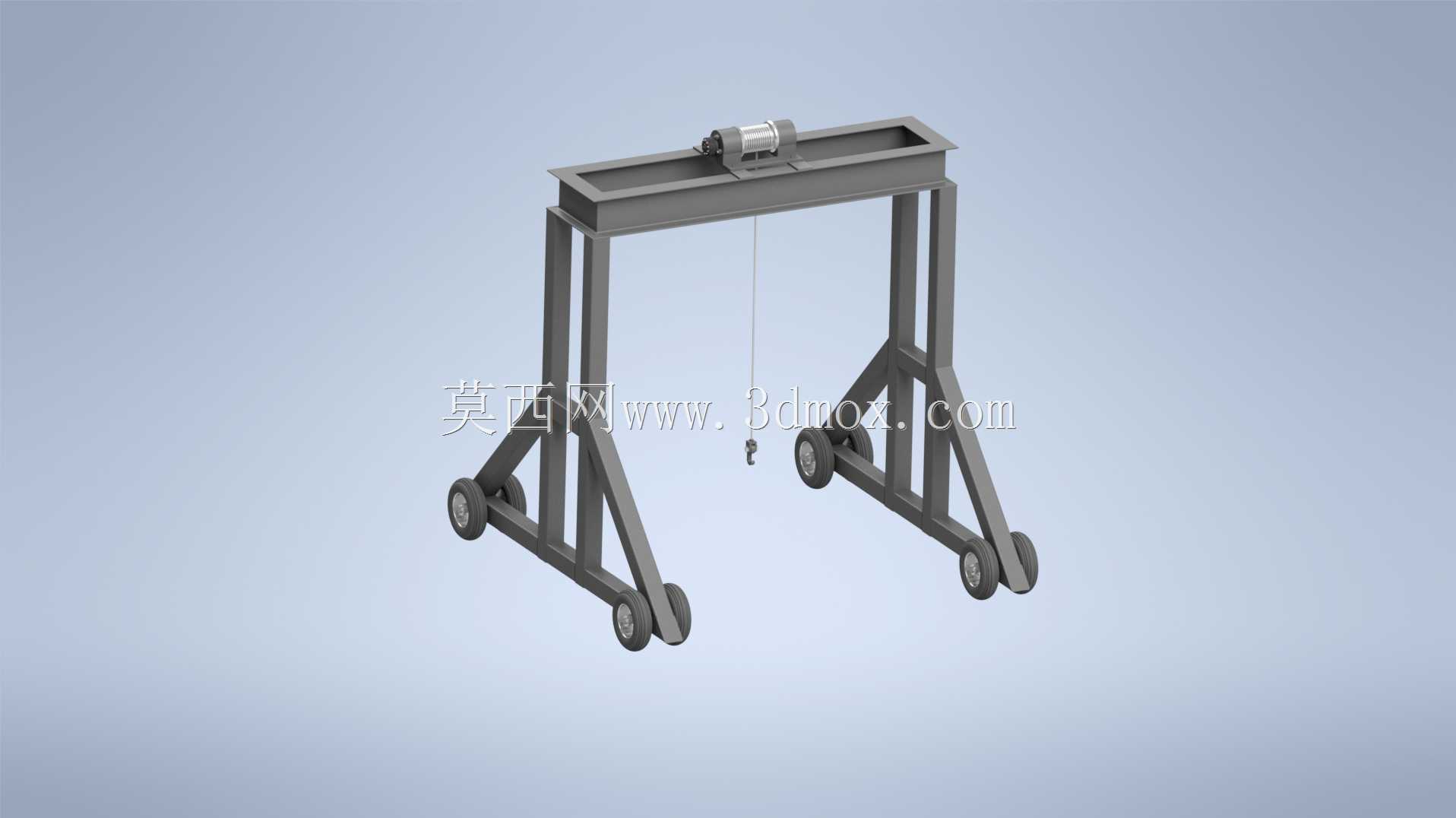

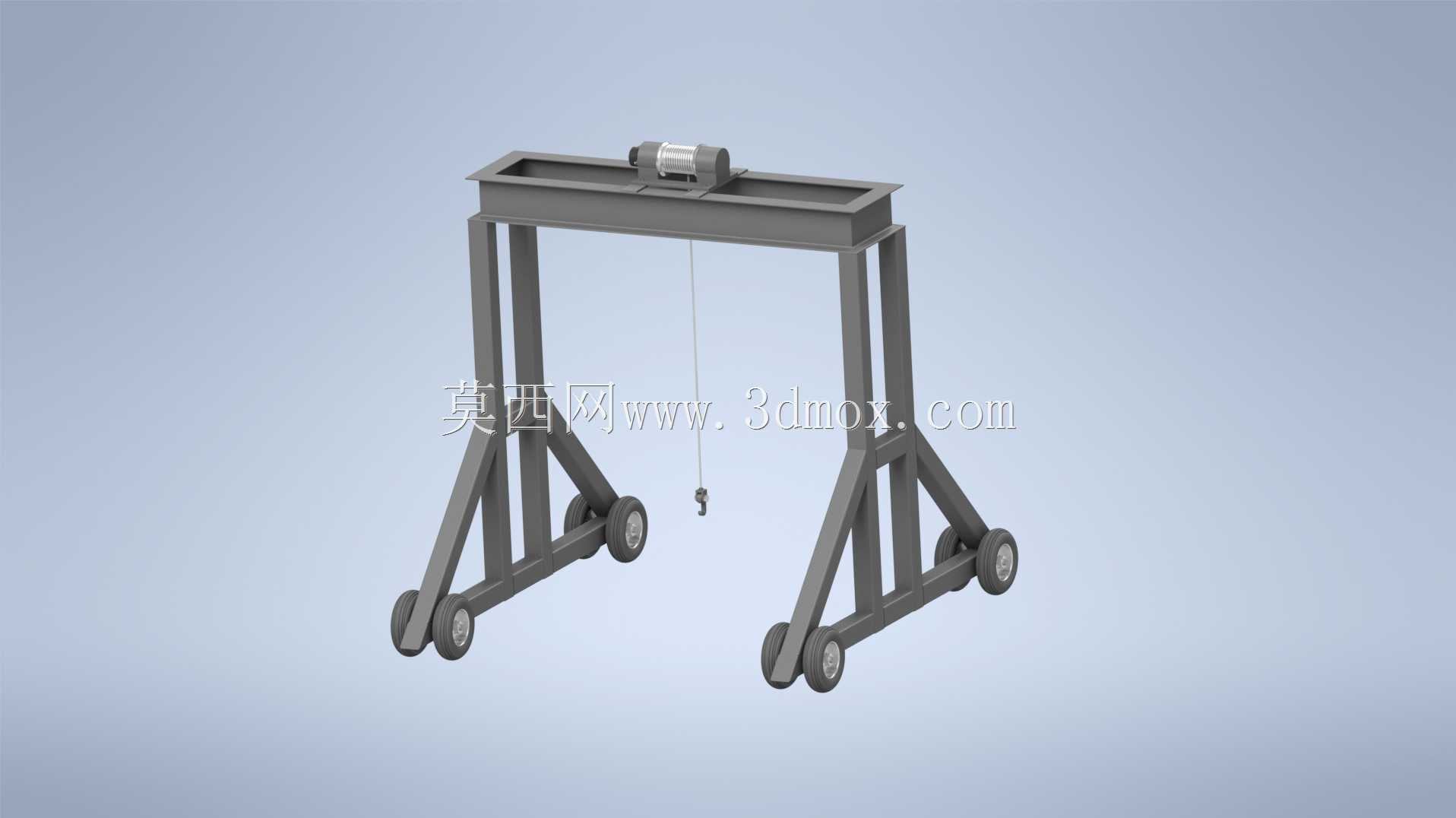

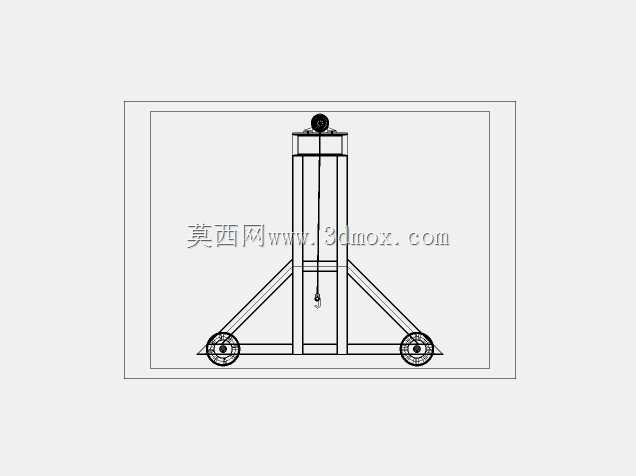

　　该模型呈现的是一种轻型移动式龙门起重设备，主体由双支腿、顶部主梁、电动葫芦行走小车、底部行走轮组及吊钩组件构成。与固定轨道式龙门吊不同，其支腿下端布置多组车轮，使整机能够在平整车间地面或硬化场地上短距离移位，适合作为工位间临时吊装、设备检修、模具换装和物料转运的辅助起重装置。顶部主梁采用箱形截面思路，上翼缘、腹板和下翼缘形成封闭受力框架，能够在较小自重下提供较好的抗弯和抗扭刚度；主梁长度决定了两侧支腿之间的有效跨距，也直接限制被吊物在宽度方向的通过空间。支腿并非简单直立杆件，而是采用斜撑与立柱组合的三角稳定结构，下端向外侧展开形成较宽支撑面，用于降低吊重偏摆时整机倾翻风险。支腿与主梁连接处是关键传力节点，竖向载荷、

　　葫芦制动冲击和小车横向移动产生的附加弯矩都会在此交汇，建模时需要保证节点板、加强筋和焊缝区域连续，避免出现应力集中的尖角或悬空面。行走轮组按四角分布，每组至少包含一个承载轮，部分轮位可根据实际需要设置为万向轮或带刹车轮。轮轴与支腿底梁之间应保留安装座、轴承位和紧固件空间，若用于真实设备，还需校核轮压、地面承载能力以及推动整机所需的人力或牵引阻力。车轮直径不能过小，否则越障能力差、滚动阻力大；直径过大又会抬升支腿底梁高度，使整机重心和吊钩最低极限位置上移，因此需要在通过性与稳定性之间平衡。起升机构布置在主梁上方或悬挂于主梁下翼缘，电机、卷筒、减速器和钢丝绳组成一套紧凑的提升系统。模型中电机外部细节主要用于表达安装位置和外形边界，

　　真正影响结构布置的是卷筒容绳量、钢丝绳出绳方向、吊钩上下极限以及葫芦沿主梁运行的行程。吊钩位于跨中附近时，主梁承受最大弯矩；当葫芦移动到靠近支腿位置时，局部轮压和支腿上端连接受力会明显增大。设计时应先确定额定起重量、起升高度和工作级别，再反推主梁截面高度、板厚、支腿截面尺寸以及轮组承载能力。轻型龙门吊通常不追求大吨位连续作业，而强调拆装便利、移动灵活和成本可控，因此杆件可优先选用标准型钢或焊接箱形件，减少复杂曲面加工。安装边界方面，整机宽度需小于车间通道和门洞尺寸，高度应低于厂房梁底、管线和灯具最低点，并留出安全余量；吊钩最低位置要满足工件从地面或托盘上起吊的要求，最高位置则需防止冲顶。设备进入工位后，

　　应使被吊物重心尽量位于两支腿构成的支撑多边形内，避免斜拉、侧拉和长时间悬停。若现场地面存在坡度、沟槽或油污，移动轮必须具备制动或锁紧措施，必要时可在支腿底部增设可伸缩支撑脚，吊装时将车轮卸载并把机架锁定在地面。该三维结构对机械设计人员的价值在于直观展示了轻型龙门吊从载荷路径到空间干涉的完整关系：主梁如何把吊重传递给支腿，支腿如何把载荷扩散到轮组，葫芦小车如何在梁上运行，车轮布置如何影响转弯半径和稳定性。建模过程中可据此进一步完成工程图、焊缝标注、标准件选型和有限元校核，也可将轮组替换为轨道导向结构，演化为半龙门吊或固定跨距龙门吊。
