水冷式3D打印挤出喷头结构设计

项目分类:3D打印机 发布时间:2022-03-28 ID:592690
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计
  • 水冷式3D打印挤出喷头结构设计

  这套水冷式打印头主要面向桌面级及小型工业级FDM熔融沉积成型设备,用于在连续挤出过程中稳定热端温度边界,减少热 creep 导致的耗材软化、堵头和送料阻力波动。相比常见的单风扇风冷方案,水冷结构把散热鳍片封闭在液冷腔附近,通过外置水泵和冷排带走热量,适合多喷头并排布置、机箱封闭或环境温度较高的打印场景,也能降低风扇气流对成型区温度场的扰动。

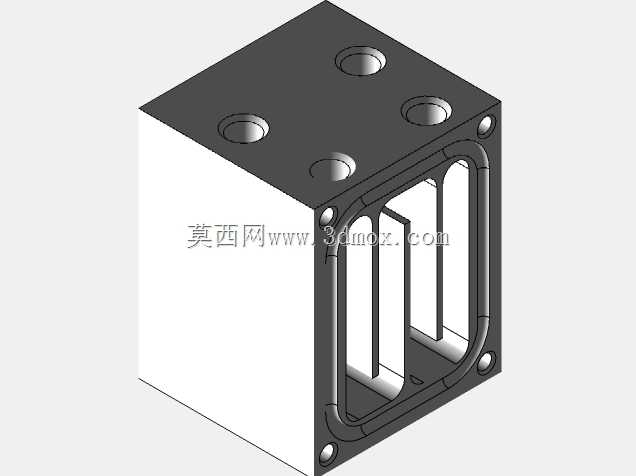

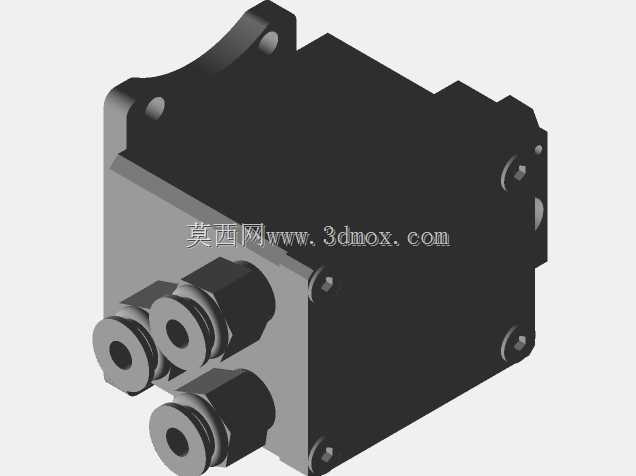

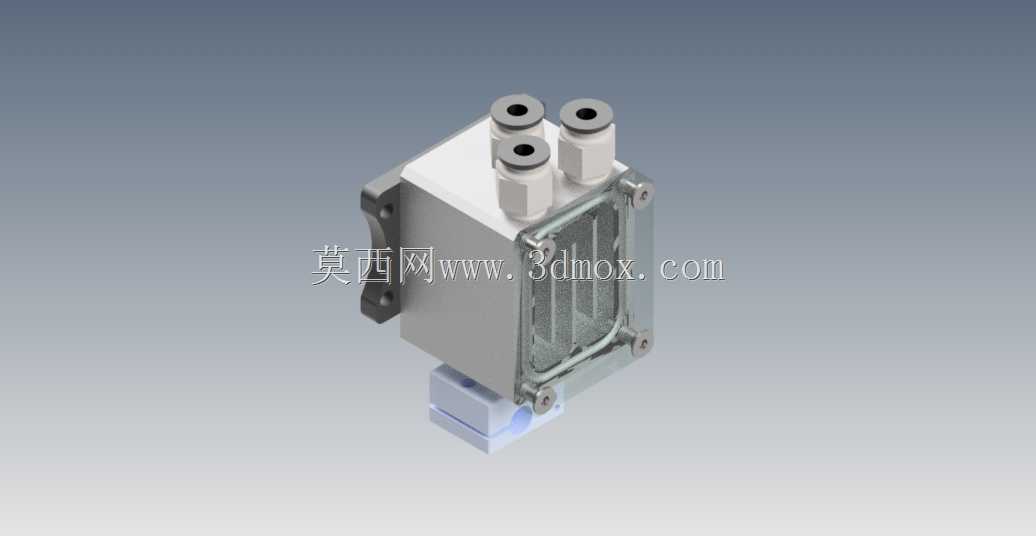

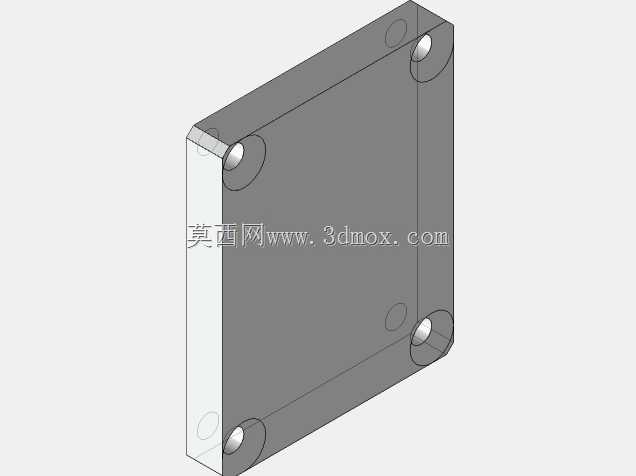

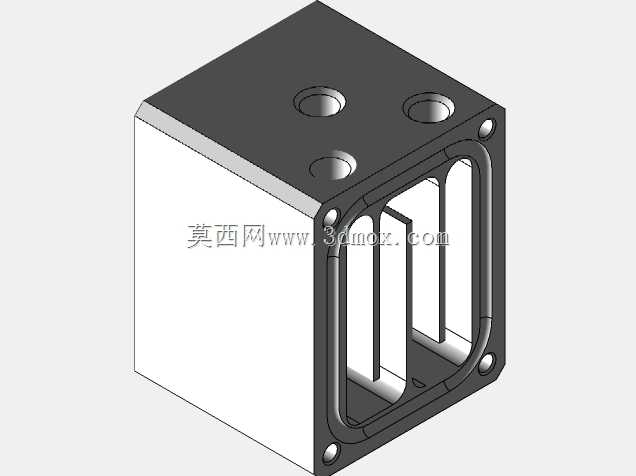

  从结构上看,组件上部布置了三个快插式水嘴,其中两个用于冷却液循环,另一个可根据管路方案作为并联、排气或扩展接口使用。主体由上部隔热/散热块、中部水冷腔体、前部透明视窗、金属压板和下部喷嘴安装座组成。前部透明板通过四颗螺钉压紧在框体上,既可以观察内部流道或散热片状态,也形成相对封闭的换热空间。侧面预留安装孔和定位面,便于固定在X轴滑台或喷头支架上;下部凸台用于连接喉管、加热块和喷嘴,形成从冷端到热端的明确温度梯度。

  设计思路的核心不是单纯增大散热面积,而是让冷却边界尽量靠近喉管上端,同时保证水冷块本身温度均匀。水流进入腔体后掠过散热片或内壁,把喉管传导上来的热量带走,使送料通道在进入熔融区之前保持低于耗材玻璃化转变温度的区间。这样一来,PLA、PETG等材料在喉管内不会提前膨胀,ABS、PC等高温材料打印时冷端也不容易受辐射热影响。对于需要长时间运行的生产型打印机,稳定的冷端温度还能提高挤出一致性,减少因散热波动造成的层宽变化。

  外形方面,该打印头整体呈近似长方体模块,顶部水嘴沿竖直方向伸出,前部观察面略宽于主体,底部喷嘴座收窄以减少与打印件的干涉。安装边界需要重点关注三个方向:顶部要预留水管弯曲半径和快插接头插拔空间,不能让水管在X轴运动中与机架或线轨摩擦;侧面固定孔距应与滑台安装板匹配,并留出加热棒、热敏电阻和风扇线束的走线槽;底部到喷嘴尖端需要保留足够的Z向行程,同时避免透明视窗靠近热床造成热辐射累积。

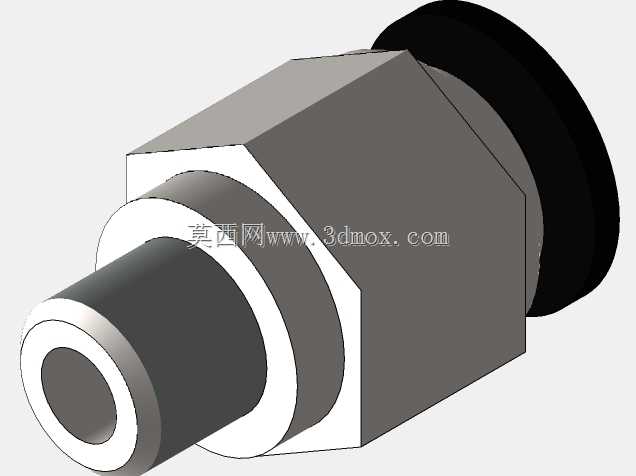

  在三维建模时,应把水冷腔作为独立子装配处理,分别建立上盖、密封垫、散热片、透明板、压板、水嘴和底部连接座。水嘴接口建议按标准快插外径建模,并在接口根部增加倒角或六角结构,方便装配扳手受力。水冷腔内壁与散热片之间要保留合理流道间隙,过窄会增加流阻并对水泵扬程提出更高要求,过宽则会降低水流速度和换热效率。密封面需要设计连续压紧面,螺钉布置尽量对称,避免透明板局部受力不均产生裂纹。

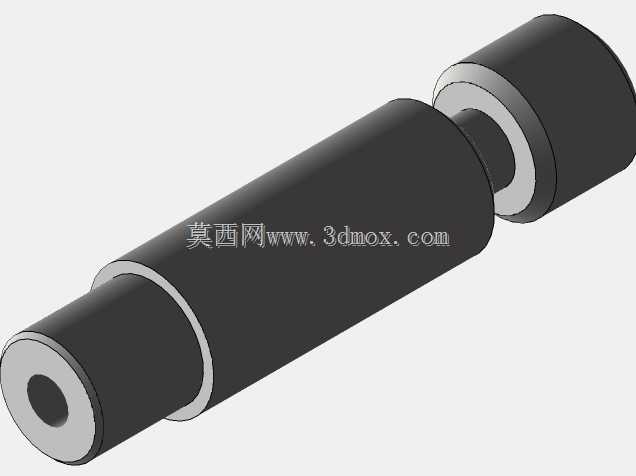

  实际选型时,该组件需要与喉管长度、加热块高度和喷嘴螺纹统一考虑。若用于高温耗材,应在水冷块与加热块之间保留足够的隔热段,并核对材料导热路径;若用于多喷头阵列,则需计算单路水路串联多个冷头后的流量衰减,必要时采用并联分水。整体而言,这个模型适合用于打印头改装、水冷挤出机构设计、喷头安装板布局校核以及3D打印机热端温度管理方案验证。
