德力西直流控制固态继电器结构设计

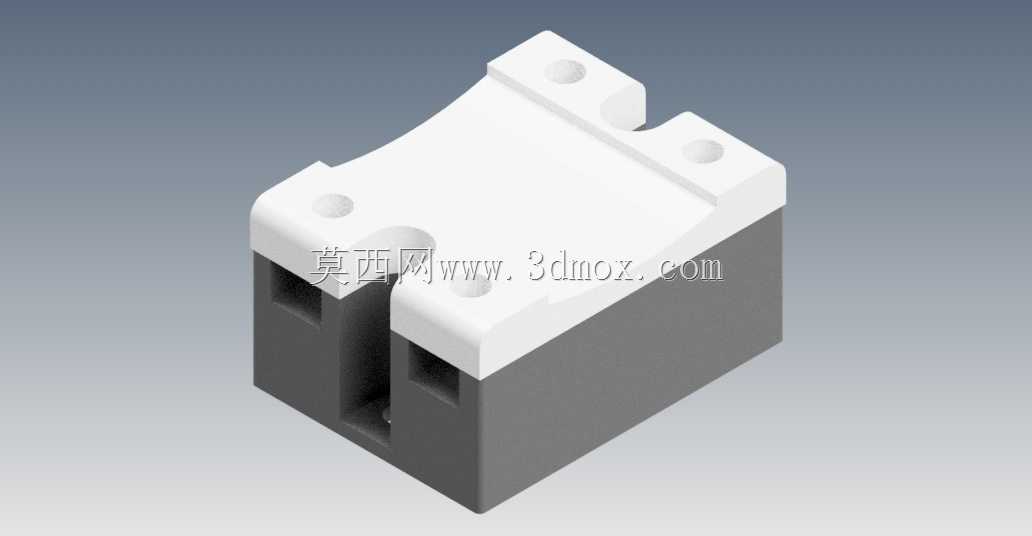

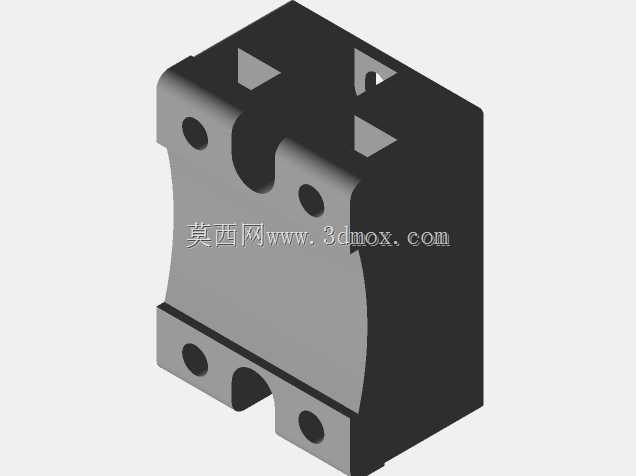

　　在自动化控制柜、加热温控回路、小型专机电控系统里，这类直流控制型固态继电器常被用来替代机械触点继电器，完成小信号对负载回路的无触点通断。它没有可动机械触头，切换过程不会产生电弧和机械弹跳，因此在粉尘、潮湿、频繁动作的工位上更能体现稳定性。模型呈现的是典型卧式块状封装：主体下半部分为深色散热基座，上盖为白色绝缘壳体，四角附近预留安装孔位，顶部两侧带缺口与凸台，用于接线避让和装配定位。从结构工程师视角看，这类器件的三维建模不能只做外观方块，需要把安装边界、接线空间、散热面贴合关系一起还原。底部平面通常要紧贴散热器或安装板，孔位间距决定了它在DIN导轨周边、底板孔群中的布置密度；上部接线区域要给压线端子、冷压端头和螺丝刀留出操作空间，

　　否则现场装配时会出现端子拧不到位、相邻器件干涉等问题。模型中上盖的弧形过渡、四角沉孔、侧面开槽都对应实际塑件的脱模与装配逻辑：白色外壳承担绝缘防护和标识承载，深色基座承担导热与支撑，两者通过卡扣或紧固件形成封闭壳体。侧面开口并非单纯装饰，它反映了内部功率模块、接线端子与外部导线连接所需的空间通道，也影响爬电距离和电气间隙评估。选型时，控制侧为直流电压输入，适合PLC、单片机板卡或接近传感器直接驱动；输出侧用于交流或直流负载切换时，需要根据额定电流、浪涌电流、散热条件降额使用。25A这一电流等级在烘箱、注塑机温控、包装机加热管、老化测试架中比较常见，因为负载多为阻性，短时冲击相对可控，但仍需在散热器选型、

　　风道组织和熔断器配合上做工程校核。三维布局阶段，应优先确认器件外轮廓与柜内横梁、线槽、接触器、断路器的安全距离；多只并排安装时，不能只按本体宽度计算间距，还要考虑导线弯曲半径、标签粘贴位置、散热片鳍片方向以及维护时手指操作空间。若设备存在振动工况，安装孔附近应避免应力集中，螺钉紧固扭矩需符合厂家规范，必要时增加平垫、弹垫或采用防松垫圈。热设计方面，固态继电器的压降会产生持续损耗，电流越大温升越明显。模型中基座与上盖的分件关系，可直接用于散热器干涉检查：底部平面平面度、孔位同轴度、壳体凸出部分都会影响导热垫片压缩量。如果垫片过厚或接触面存在翘曲，热阻会升高，长期运行可能导致输出误动作或寿命下降。电气设计上，

　　控制输入线应与动力线分开走线，避免强干扰引起误触发；输出端则要根据负载性质配置RC吸收、压敏电阻或快速熔断器，以抑制关断过电压和短路冲击。对于结构设计人员，这个模型的价值在于把抽象的电气元件转化为可测量的装配约束：安装孔中心距决定底板开孔，本体高度决定层间距离，端子方向决定线束走向，壳体倒角决定相邻零件最小间隙。在做柜体数字化装配时，可以直接用它进行碰撞检查、维护空间校核和热流场初步分析。建模时还应注意外观细节与工程语义的统一：顶部安装孔不是简单通孔，而要区分沉孔深度和螺钉头容纳范围；侧面缺口要与端子位置对应；壳体分模线、拔模斜度和圆角半径应符合塑件工艺，避免在后续出工程图时出现无法加工的特征。实际产线集成中，这类继电器往往和端子台、熔断器、开关电源、温控表集中安装在同一区域，因此其外形标准化程度直接影响电控柜的模块化设计。通过三维模型提前锁定安装边界，可以减少样机阶段反复改孔、重新裁线和更换散热器的工作量。对于维护人员，清晰的外形与端子空间也有助于快速判断接线状态、更换故障器件并保持柜内布线整齐。总体而言，该固态继电器模型不是单纯的产品展示，而是电控设备布局、热设计校核、安装工艺验证和线束规划的基础几何依据。把孔位、散热面、接线区、壳体分件和邻接空间表达准确，才能在工程应用中真正提高设计质量、降低装配风险。
