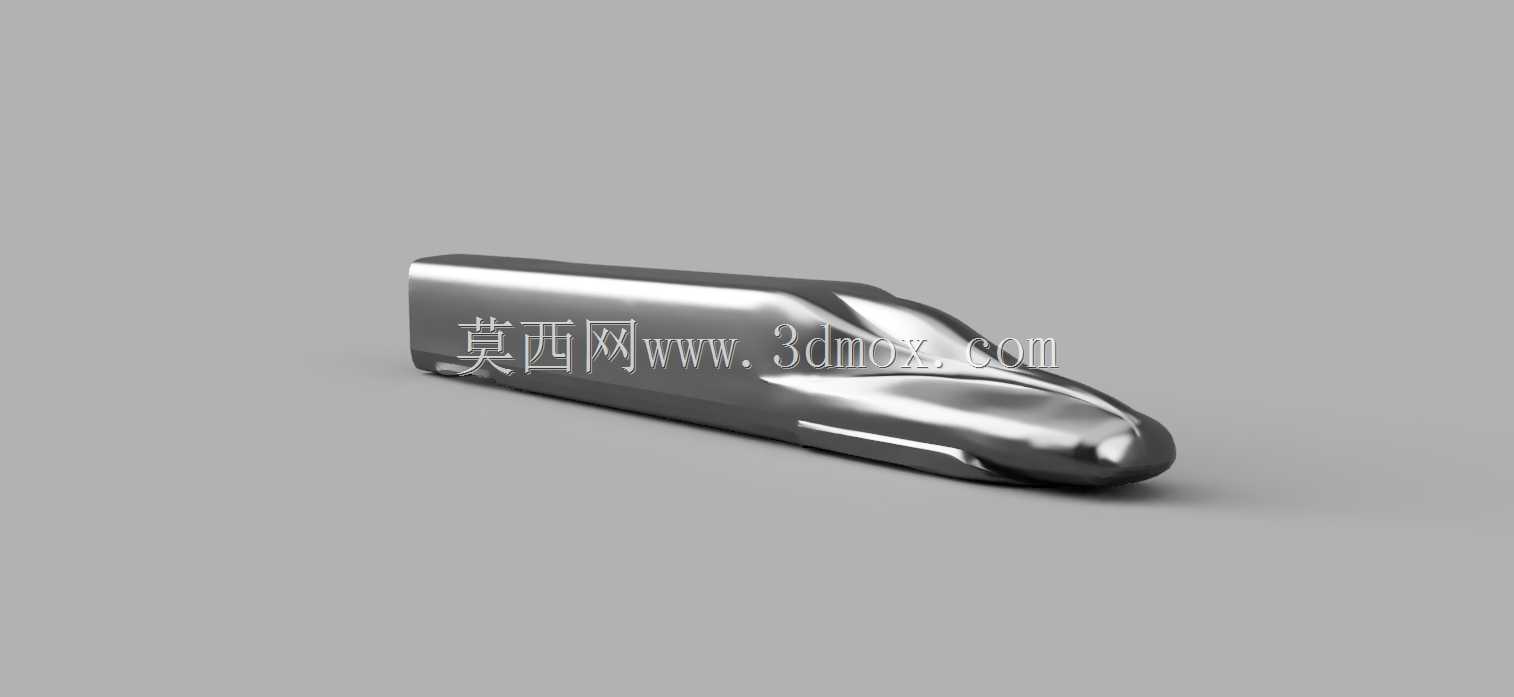

新干线N700系高速列车流线型车头

　　该模型呈现的是高速动车组头部的实体曲面造型，核心在于还原长鼻形流线车体的气动外形。车头采用修长的楔形断面，鼻尖处收窄并向下微压，上部曲面沿纵向平滑抬升，侧墙与车顶之间以大圆角连续过渡，没有突兀的折角。这种形态主要服务于明线交会与隧道运行工况：当列车以较高速度冲入隧道时，车头能够延缓压力波的建立，降低微气压波向洞口外的辐射；在两车交会瞬间，连续曲面也可削弱侧向冲击，提升车体横向稳定性。建模时需重点控制纵向控制线的曲率梳，保证高光在光照下沿车长方向顺滑贯通，避免局部凹陷造成气流分离。鼻端下方预留了排障器与车钩罩的安装区域，其轮廓与前围曲面保持齐平，既满足碰撞防护与连挂空间，又不破坏整体气动包络。头灯位置嵌入两侧肩部，

　　灯罩曲面随车体法线方向变化，保证光束照射角度与外表面光顺性的统一。从结构边界看，车头外壳属于薄壳蒙皮概念，内部需匹配骨架、司机室骨架、前端舱室等安装空间，外表面到内部承力结构之间要留出管线、设备与检修通道。模型中可见的侧面腰线并非单纯装饰，它对应车体侧墙与车顶的分缝位置，也是制造时大型壁板的拼接边界；在三维建模中，这类线条应作为曲面分割与拔模分析的参考，而不是后期贴图。车头底部与转向架区域的衔接采用内收斜面，可减少底部气流对车下设备的直接冲刷，同时为裙板、设备舱和排障装置提供安装接口。对于轨道车辆设计而言，该造型可用于风洞方案比对、渲染展示、总布置干涉检查以及司机室视野校核。沿纵向剖切后，

　　能够观察到头部内腔从鼻端向后逐渐扩大的空间变化，这一变化直接决定司机操纵台、电气柜、逃生通道与空调风道的布置。前窗玻璃区域依据曲面进行贴合，需保证玻璃法线与视线夹角满足瞭望要求，同时控制曲面畸变。整个车体头部的长宽高比例经过压缩与拉长处理，既保留N700系列的识别特征，也体现高速列车在气动、结构、人机工程之间的平衡。在实际工程中，这类外形数据通常由A级曲面团队与车体、内装、车下设备团队协同迭代：曲面既要通过气动仿真验证阻力与升力，也要满足冲压或复合材料成型的工艺可行性，还要为标识、雨刷、风挡、天线等附件提供准确的安装基准。模型中省略了细小附件，但主体曲面已经建立起完整的拓扑骨架，后续可在此基础上增厚、切孔、分块，并加入司机室骨架、头灯组件、车钩罩、排障器等细节。对于轨道交通装备的选型与方案沟通，该模型能够直观呈现头部姿态、断面变化和曲面质量，帮助结构工程师在未进入详细设计前评估装配空间、制造分块与维修可达性。
