角型温湿度传感器结构三维造型

　　在做小型环境监测终端的结构堆叠时，最先卡住布局的往往不是主控板或者电池，而是这类贴装在板边的角型温湿度传感器。它的本体不是常规的正方贴片块，而是带侧向伸出引脚的黑色塑封体，正面开有阵列式通气方孔，用于让内部湿敏和温敏元件接触流动空气。如果在PCB布局阶段只按封装库的二维焊盘放位置，忽略三维壳体高度、开孔方向和周边遮挡，后期外壳装配完成后很容易出现读数滞后、局部积热或者风道被筋位挡住的问题。这个模型把塑封外壳的阶梯边、侧面定位缺口、底部引脚伸出长度以及前端两个细引脚的相对位置都还原出来，结构工程师在整机干涉检查时可以直接判断传感器与壳体透气窗的距离，也能校核它和相邻电容、接插件之间的安全间隙。

　　从实际用途看，这类器件主要用于采集局域空气的温度与相对湿度，常见在智能家居控制器、仓储环境节点、暖通空调回风检测、实验仪器小腔体以及工业控制柜内。它的优势在于体积小、数字输出、布线简单，适合板载集成；但也正因为集成在电路板上，设计时必须考虑板上发热元件对测温结果的影响。三维模型的价值就在这里：它不只是一个外观块，而是帮助工程师在数模里提前模拟传感器所处的微环境。比如把它布置在PCB角部并让通气面避开电源模块和LDO，就能减少热源辐射；若设备外壳有格栅，还可以把传感器开孔区域与格栅对齐，形成自然对流路径。

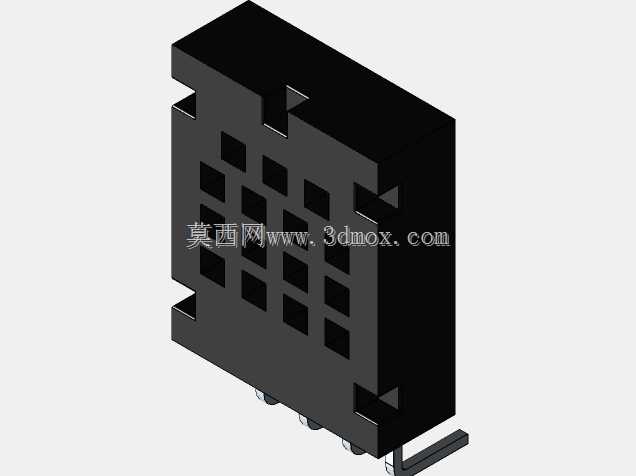

　　外形上，该传感器主体为近似长方体的黑色塑封结构，顶部和侧面带有阶梯状凸边，正面分布多行多列方形通气孔。这些孔并非装饰特征，而是气流交换通道，建模时保留孔位边界，有利于在热设计或外观评审中确认透气面积。底部伸出的引脚用于焊接固定和电气连接，其中侧向引脚决定了它在板边的占用范围，前端细引脚则影响焊盘间距和返修空间。安装边界需要同时考虑X、Y、Z三个方向：平面方向要给焊盘、丝印和检测探针留位；高度方向要避免被外壳内壁、密封泡棉或标签压住；开孔前方则应保留无遮挡区域，不能让壳体壁厚、防尘网或支撑柱直接贴死通气面。

　　设计思路上，这类角型器件通常服务于高密度板卡。角型封装可以把敏感部分尽量推到板边，靠近设备与外界交换空气的位置，同时把焊接点放在主板内侧，提升连接可靠性。模型中侧面的缺口和阶梯特征在装配中也有实际意义：一方面可作为视觉防错，帮助产线确认贴片方向；另一方面在某些壳体上可配合限位筋控制传感器与透气窗的相对位置。做结构设计时，不能把传感器表面完全封在密闭腔内，也不能让它直接暴露在可能凝露、滴水或粉尘堆积的位置。比较稳妥的做法是在外壳上设置透气孔或迷宫式通道，再通过三维装配确认传感器正面与通道入口之间留有均匀间隙。

　　在设备选型阶段，工程师常需要同时权衡测量性能、电路板面积和壳体造型。这个三维造型能够直观呈现角型安装带来的布局差异：相比把传感器放在板子中央，板边角装可以缩短空气路径，降低壳内温升对测量的影响；相比引线式独立探头，板载方案又能减少连接线和固定支架，降低装配复杂度。对于需要批量生产的设备，模型还可用于检查吸嘴取料空间、贴片干涉、测试点位置以及外壳模具的拔模方向。若周边有较高的电解电容、排针或无线模块，必须在数模中旋转视角逐一核对，不能只依赖二维PCB的丝印框。

　　温湿度检测看似是整机中的一个小功能，却直接影响控制逻辑和用户体验。传感器被遮挡会造成湿度响应慢，靠近热源会导致温度读数偏高，贴在风道死角则会使控制滞后。把角型传感器的三维结构放进完整设备后，可以围绕气流组织调整壳体开孔、电路板固定方式和内部隔断。例如在暖通控制器中，可让自然上升气流经过通气孔；在便携检测仪器中，可把传感器放在设备端部并与橡胶密封圈保持距离；在机柜监测节点中，则要避开变频器、继电器等发热器件，选择冷空气更容易到达的上角位置。

　　建模表达上，黑色塑封体的棱角、开孔阵列和引脚形态都需要保持清晰，因为这些细节关系到装配判断，而不是单纯的视觉展示。用于结构评审时，重点不在材质渲染，而在尺寸边界是否可信：本体高度是否会顶到壳，引脚是否与焊盘对位，通气孔是否被筋位遮挡，角部是否有足够空间涂覆三防漆或布置缓冲泡棉。把这些问题在三维阶段暴露出来，比开模后再修壳体、改PCB要省得多。对于需要绘制器件库、制作设备总装或进行教学演示的人来说，这个角型温湿度传感器模型提供了一个明确的空间参考，能够帮助设计者把敏感元件的测量条件、板卡布局和整机外壳统一起来考虑。
