AM2320温湿度传感器封装结构

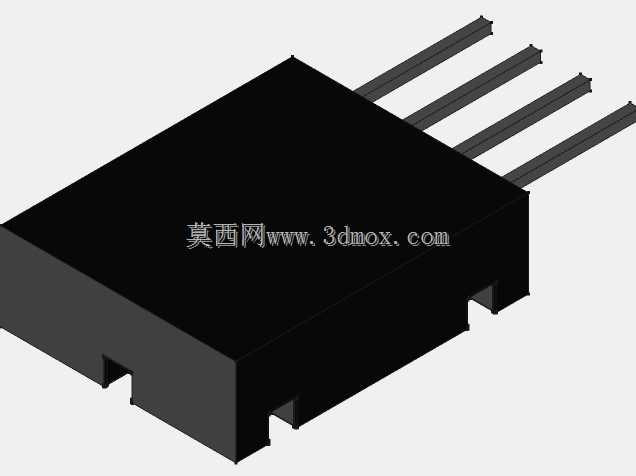

　　在做环境监测类设备结构堆叠时，最先要确认的往往不是主板上的主控布局，而是各类感知元件的物理占位。AM2320这类直插式温湿度传感器，在工业控制柜、仓储环境节点、暖通空调回风段、小型气象采集终端里都很常见。它的本体采用方正的黑色塑封壳体，四个引脚从同一侧平直伸出，整体没有多余的卡扣或异形凸起，对PCB布局和外壳开孔都比较友好。从结构设计角度看，这种封装的优势在于装配路径简单：波峰焊或手工焊接都能适配，后期维护更换时，用普通烙铁即可拆除，不需要热风台对周边敏感器件长时间加热。壳体表面平整，在三维建模时可以直接通过拉伸、倒角完成主体，再按引脚间距切出四个矩形伸出端；引脚末端需要保留足够的插入长度，既要保证穿过PCB焊盘后有可靠焊接余量，

　　也要避免过长触碰壳体内壁或相邻走线。实际选型时，工程师通常会先核对安装边界：本体宽度、厚度以及引脚中心距决定了PCB上需要预留的焊盘位置，也决定了外壳通风窗的开孔范围。温湿度传感器不能完全密闭在金属壳内，否则空气无法接触感湿区域，测量值会出现明显滞后；因此在整机结构中，往往要在传感器对应位置设计格栅或小孔，同时兼顾防尘与气流交换。若设备安装在多粉尘或凝露环境，还需要在传感器外侧增加透气膜或防护挡墙，避免液体直接滴落至引脚之间造成漏电。AM2320的功能核心是同时完成温度与湿度采集，减少了板上分别布置温度探头和湿度元件的占用空间。对结构工程师而言，这意味着传感器附近应远离发热器件，例如电源模块、功率电阻和散热片，

　　否则局部温升会使读数偏离真实环境温度。在布局评审阶段，把三维模型导入整机装配后，可以直接测量传感器表面到变压器、整流桥等热源的距离，并结合风道方向判断是否会被热风持续吹拂。若空间受限无法挪位，则需要在热源与传感器之间增加隔热挡片，或在软件层面做补偿，但结构上优先保证气流通畅更可靠。引脚强度也是容易被忽略的细节。直插元件在运输和装配过程中可能受到侧向力，模型中应体现引脚根部与塑封体的连接区域；PCB焊盘设计不宜过近或过远，过近会使应力集中在根部，过远则引脚容易弯曲变形。对于需要频繁插拔维护的设备，可在传感器附近增加定位柱或支撑肋，让本体在焊接后不悬空，减少振动带来的疲劳风险。在外壳设计上，方正本体有利于通过限位筋进行周向固定：

　　左右两侧各留微小间隙方便装配，上下方向用筋位压住壳体顶面，防止焊接后元件浮高。若采用灌封工艺，则必须避开传感器的感湿面，只对引脚区域做局部固定；灌封胶一旦覆盖透气区域，湿度测量会失效。做干涉检查时，还要关注传感器与相邻电容、接线端子之间的安全间距，尤其是多块板叠层安装的设备，顶层元件高度会直接影响支柱高度和上盖形状。从整机验证流程看，三维模型的价值不止于可视化：把传感器安装面、通风窗、风道和热源放在同一装配里，能够在打样前发现气流短路、热源烘烤、引脚与外壳碰撞等问题。对于壁挂式仪表，传感器通常靠近下侧进风口；对于导轨式模块，则要避开端子发热区并让正面格栅对准元件。AM2320这种标准化直插封装，在库中建立准确模型后，可以复用到多个项目，只需根据板高调整外壳开窗和内部支撑。建模时不必追求无关细节，但塑封体倒角、引脚厚度、焊盘禁布区这些影响装配的尺寸必须准确。若后续要做仿真或出工程图，还可在模型中补充基准面，用于标注传感器中心到板边、到固定孔的距离。这样结构、硬件和工艺三方在评审时看到的是同一套空间关系，能减少因二维图纸理解偏差造成的返工。
