Krups搅拌机混合器支撑固定支架

　　该支撑件主要面向小型食物处理设备的内部装配场景，用于在主机腔体内部承托混合器组件，限制其在高速搅拌工况下的径向与轴向窜动。设备运行时，电机输出轴带动搅拌刀组高速旋转，切碎、混合杯内食材，整个过程会产生持续振动与周期性冲击；若混合器模块缺乏可靠定位，容易出现偏心、异响、密封面错位，甚至刀组与杯体干涉等问题。此支架正是连接主机壳体与混合器模块的中间承载结构，通过多点贴合与紧固件孔位将载荷传递至机身骨架，从而提升整机运行稳定性。

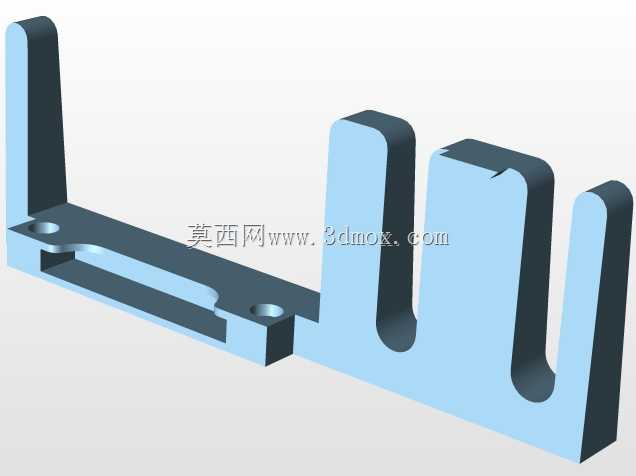

　　从结构形态看，零件整体呈长条形弯折布局，主体为带一定高度的立壁与水平承托面组合。立壁上开设的通孔用于穿装紧固件，可将支架固定在主机内部预设的安装柱上；水平区域则形成容纳与支撑混合器相关部件的边界。端部向上延伸的挡边并非单纯造型，而是承担侧向限位作用，能够在装配后阻挡模块沿长度方向滑移。局部凸起与缺口对应周边壳体、线束或传动部件的避让需求，避免支架装入后与相邻零件发生空间干涉。

　　设计思路上，这类支架优先保证装配定位的确定性，而非追求复杂外观。孔位间距、支撑面高度和挡边位置共同决定混合器模块的最终安装姿态。建模时需要先结合主机内腔断面确定基准面，再以紧固件孔中心为定位基准展开立壁、承托面和限位结构。弯折处应保留均匀壁厚，避免厚壁导致缩痕，也避免薄壁造成刚性不足。对于承受振动较明显的连接区域，可通过适当增加根部圆角、设置局部加强筋来提高抗弯能力，但加强筋不能侵入混合器或电机周边的运动包络。

　　在实际选型与结构校核中，需要重点关注安装边界。支架长度方向决定其在主机底壳上的跨距，跨距过小会降低支撑稳定性，跨距过大则可能受模具成型和机身空间限制。立壁高度直接影响混合器模块的装配高度，若高度偏差过大，会造成齿轮啮合不良、联轴器不同轴或密封压紧量异常。紧固件孔直径需与螺钉规格、安装柱孔径匹配，孔边到侧壁的距离应满足连接强度要求，避免拧紧时出现开裂。承托面与混合器壳体接触区域应尽量平整，局部可设置小凸台以减小接触面积、补偿成型平面度误差。

　　该零件还体现了小家电内部结构件常见的设计约束：一方面要为电机、刀组、杯体定位提供足够刚性，另一方面又要控制材料占用和装配工序。支架上的异形开口与高低错落的轮廓，通常是在多轮干涉检查后形成的结果，用于兼顾周边零部件的通过空间。若用于类似机型替换或逆向设计，不能仅按外形复刻，还应核对混合器模块的支撑点、螺钉孔中心距、限位挡边高度以及与主机壳体的贴合面，否则即使外观接近，也可能出现装配后松动或定位不准的问题。

　　从工程应用角度看，此类支架适合在结构设计阶段与电机减振垫、刀座密封圈、杯体锁紧机构同步校核。搅拌工况下，载荷会通过混合器壳体传递到支架承托面，再经立壁和紧固件传向主机底壳，因此支架的刚性路径应尽量短而直接。若在三维模型中进行装配验证，可将支架、电机、混合器模块和壳体放入同一装配体，检查静态间隙、装配顺序以及维修拆卸时工具是否能够接近紧固件。对于需要批量生产的塑料件，还应结合拔模方向分析立壁、挡边和孔位结构，确保侧向抽芯数量少、模具结构简单，同时在受力根部保留合理圆角以降低应力集中。
