Hobbyking小型舵机伺服执行机构

　　这类小型伺服执行机构常见于航模、小型机器人关节、云台转角控制、教学实验平台以及轻载自动化夹具中。它的核心价值不是提供连续高速旋转，而是在限定角度范围内接收控制信号，将输出轴稳定到指定角位置，并在负载扰动下保持一定的保持力矩。对于结构工程师而言，建模时不能只把它当作一个黑色方块，而要同时处理输出轴位置、安装耳孔、出线空间、周边运动包络以及与摇臂、连杆、支架的配合关系。

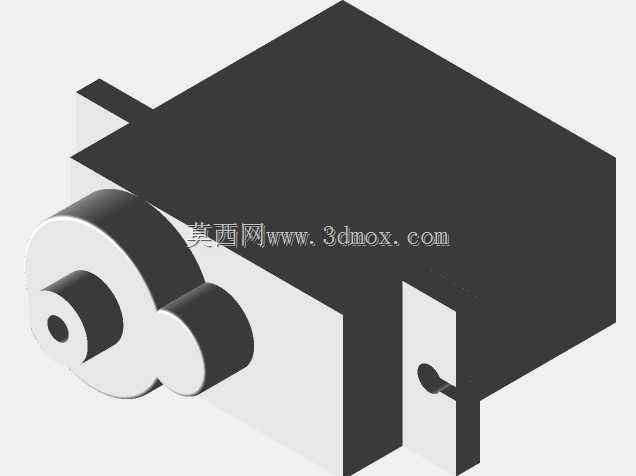

　　从外形上看，该伺服主体采用近似矩形的箱体结构，顶部和侧面形成较规整的安装基准面，两侧伸出带孔安装耳，用于螺钉固定。实际布置时，安装耳的厚度、孔位中心距以及孔与主体侧壁的距离都会影响支架设计。若安装面过薄或螺钉压紧点靠近壳体边缘，长期振动后可能出现局部发白、裂纹或固定松动；若在耳孔周围增加局部加强筋，并让支架支撑面覆盖耳片主要受力区域，则能显著改善连接可靠性。

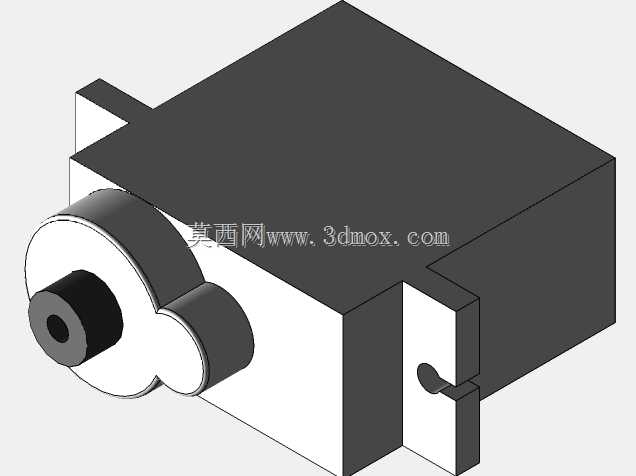

　　输出端位于壳体前部，由圆形轴座和中心输出轴组成。输出轴通常用于安装塑料或金属舵盘，通过螺钉锁紧后传递扭矩。建模时需要重点确认输出轴相对箱体底面和侧面的定位尺寸，因为它决定了连杆机构的旋转中心。很多小型运动机构的误差并非来自控制板，而是来自舵盘安装偏置、连杆孔位间隙以及支架基准不一致。将输出轴中心线、安装耳孔中心线和壳体底面在三维装配中建立为明确参考特征，有利于后续运动仿真和公差检查。

　　前部突出的轴座会占用前方空间，设计外壳或挡板时不能紧贴其外圆，应预留摇臂回转和装配工具进入的间隙。侧面还可见局部圆柱凸起，这类特征通常与内部减速齿轮组、轴承位或壳体扣合结构有关。在外部布局中，它可能影响相邻板件的贴合，因此不要简单假设伺服四周都是平面。若设备内部空间紧凑，应在模型中保留这些真实凸起，并据此检查干涉，而不是后期靠实物修配。

　　该伺服的设计思路体现了小型执行器的典型取舍：以标准化矩形壳体换取易安装性，以多级减速换取小体积下的扭矩输出，以有限转角满足姿态调节和位置保持需求。它适合推动轻载摇臂、开合小门、调整传感器朝向、驱动模型舵面等场景；若用于连续旋转、高频往复或大径向负载场合，则需要重新评估轴承承载、齿轮寿命和散热条件。输出轴受到侧向力时，内部齿轮和轴套更容易磨损，因此连杆应尽量靠近支撑面布置，避免在舵盘末端形成过大悬臂。

　　在装配边界方面，除了本体尺寸，还要考虑线缆弯曲半径和接插件插拔空间。伺服引线通常从壳体一侧或尾部引出，若线槽紧贴出线口，线缆会被反复弯折；若在支架上开设导向斜面或压线结构，可使线缆沿固定方向离开运动区域。安装螺钉长度也需要控制，拧入过深可能顶压内部电路板或齿轮箱，过短则在振动中松脱。比较稳妥的做法是在三维装配中加入螺钉、垫圈、舵盘和连杆，完整检查螺纹啮合长度、舵盘转动范围以及最小安全间隙。

　　对于选型人员来说，这类模型的意义在于提前验证机构几何关系，而不是替代电机参数测试。把伺服放入总装后，可以直接观察输出轴高度是否与连杆平面重合，安装耳是否与机架焊缝或螺母发生干涉，外壳拆卸是否需要先拆除相邻部件。若需要多台伺服并排布置，还应检查相邻舵盘在极限角度下是否碰撞，以及信号线插头是否留有手指操作空间。通过这些细节处理，小型伺服才能在紧凑设备中获得稳定的机械连接和可重复的定位表现。
