詹宁斯真空可变电容器USLS-465结构设计

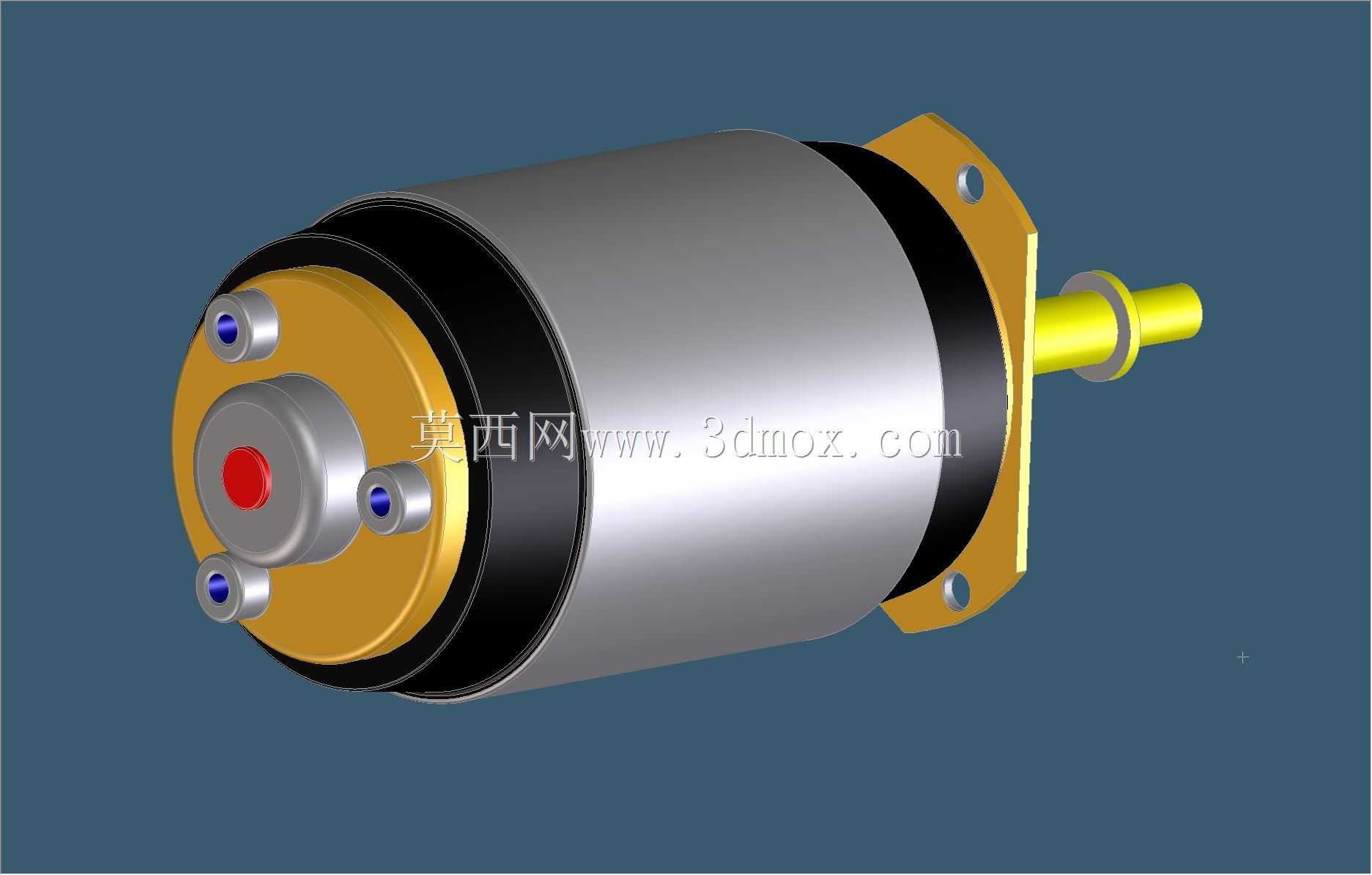

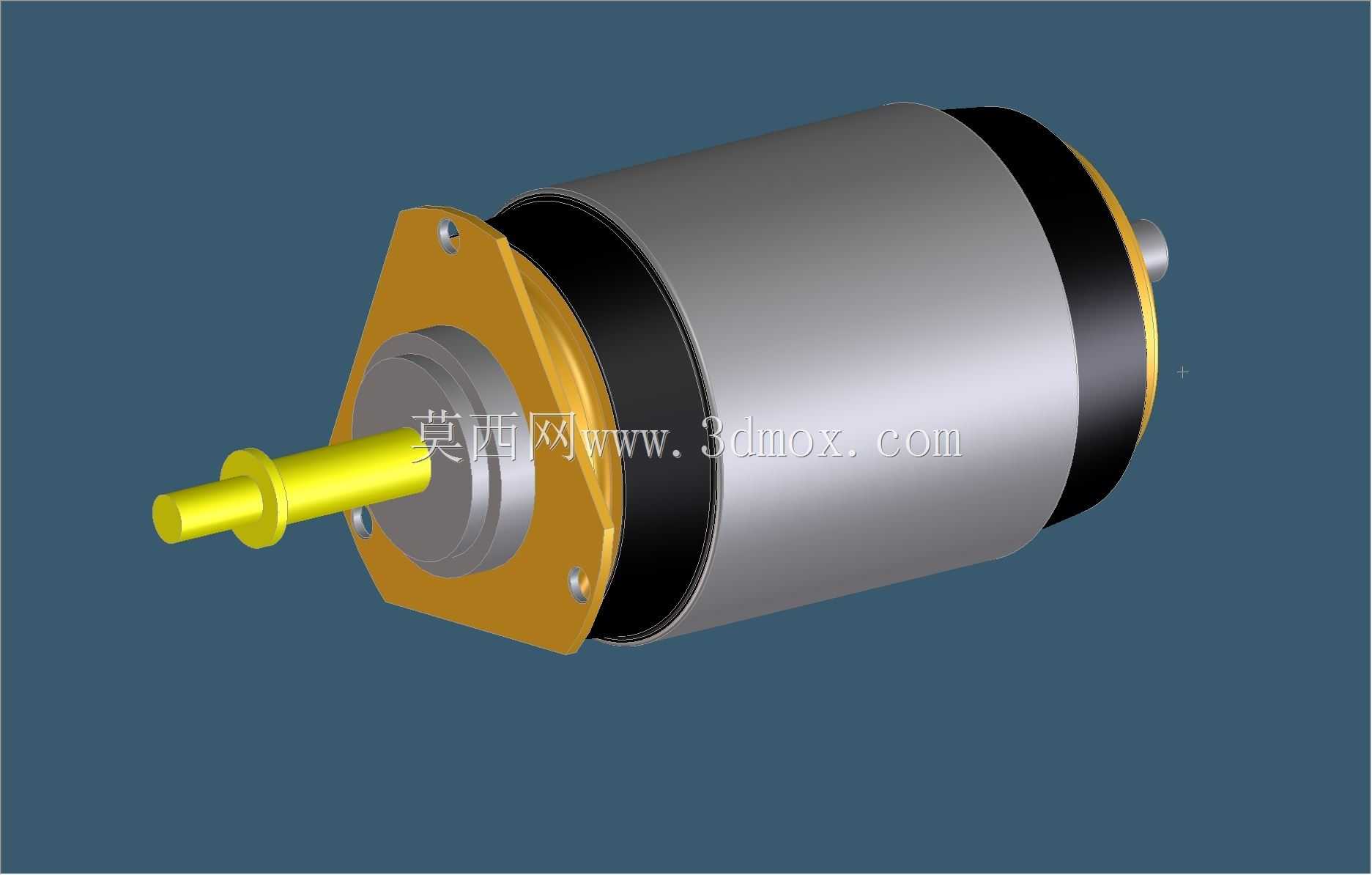

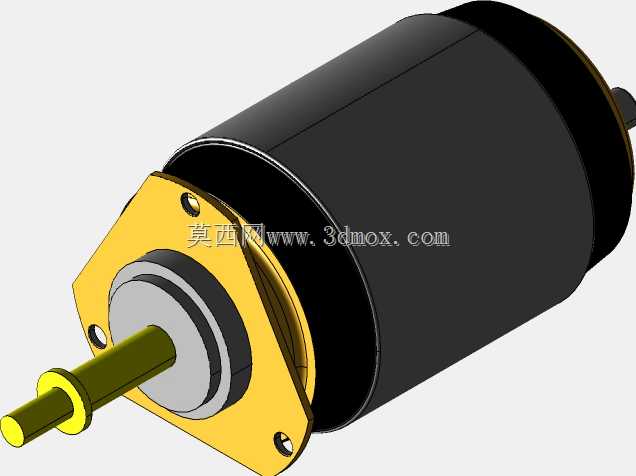

　　在射频发射、阻抗匹配网络、高频测试平台以及高压谐振回路中，真空可变电容器长期承担调谐与耦合任务。USLS-465这类器件的核心价值，在于把可调电容容量密封在低气压腔体内部，利用真空优异的绝缘与耐压能力，在较小体积内实现稳定、低损耗的高频工作。模型围绕圆柱形真空腔体展开，主体由金属外壳、端部绝缘密封区、前端安装法兰和伸出的调节轴组成。外壳承担真空保压、电磁屏蔽与散热作用，表面采用简洁圆柱面，便于在密集机柜中布置，也利于加工时控制同轴度。前端黄色法兰不是装饰件，而是整机安装基准。法兰上预留紧固孔位，可直接贴合面板或支架，使电容器在振动、温变环境下仍保持定位可靠。调节轴从法兰中心伸出，用于外部机构改变极片相对面积或极间距，

　　从而连续改变电容量。轴与腔体之间的密封与绝缘区域采用阶梯式过渡结构，既保证运动行程，又控制爬电距离，避免高压端对外壳击穿。从结构设计角度看，这类器件最关键的是同轴关系。动极组件、定极组件、波纹管或动密封结构、调节轴以及外壳必须围绕同一轴线布置，否则在容量调节过程中会出现卡滞、极片摩擦、接触电阻波动甚至真空泄漏。模型在端部保留了明显的黑色绝缘环，用于隔离高压极与接地外壳；后端金属端盖与主体形成封闭腔体，外形上通过圆角和台阶减少应力集中。实际选型时，不能只看标称容量，还要结合安装边界判断。该器件为轴向圆柱布局，前端法兰决定面板开孔与固定孔分布，中心轴方向需要预留调节机构空间，后端则要保留绝缘距离与接线余量。若设备内部靠近金属壁面，

　　应按高压工况留出足够空气间隙，必要时在三维布局中同步检查放电距离、操作工具可达性和维护拆卸路径。在高频设备中，真空可变电容器常用于功率放大器输出回路、天线调谐单元、介质加热设备以及等离子体电源。与空气介质可调电容相比，真空结构能承受更高峰值电压，且不易受灰尘、湿度和海拔变化影响；与固定电容组合相比，它允许在现场对谐振点进行微调，补偿负载漂移、线缆长度差异和器件公差。设计整机结构时，通常把电容器布置在靠近功率级或谐振线圈的位置，以缩短大电流射频路径，降低引线电感对调谐范围的影响。USLS-465的前端法兰适合面板式或支架式安装，调节轴可连接旋钮、丝杠、蜗轮蜗杆或伺服驱动。若采用手动调节，法兰面应与操作面板平行，

　　轴端需匹配刻度盘或联轴器；若采用自动调谐，则要在模型中继续加入电机、限位开关和传动件，并校核轴端径向载荷，避免侧向力直接作用于真空密封部位。外壳接地路径也需明确，连接面应保证金属接触，不能被漆层或绝缘垫片隔断。建模时可把产品拆成外壳、端盖、绝缘密封件、法兰、固定极片、动极片、调节轴和紧固件几个层级。外壳与端盖适合用回转体特征建立，法兰孔采用阵列方式生成，极片组件则通过同轴装配表达容量调节关系。这样做不仅能还原外观，还能在总装中检查调节行程、干涉情况和接线方向。对于结构工程师而言，这类模型的意义不在于展示复杂曲面，而在于准确表达安装接口、轴向尺寸链和高压绝缘边界。把它放入设备总成后，可以同步完成面板开孔、支架折弯、绝缘板避让、接地铜带布置和维修空间校核。若用于射频机柜布局，还应与电感、电子管、馈通绝缘子和冷却风道一起检查，避免调节轴被风道遮挡，或高压端靠近信号线引入干扰。总体而言，该真空可变电容器模型呈现的是一种典型高压射频可调器件：圆柱密封腔体提供耐压基础，前端法兰提供稳定安装，中心轴实现容量调节，端部绝缘结构保障高压隔离。理解这些结构关系后，无论是进行设备选型、机柜装配，还是继续细化自动调谐机构，都能更贴近工程实际。
