十字槽手动螺丝刀三维结构造型

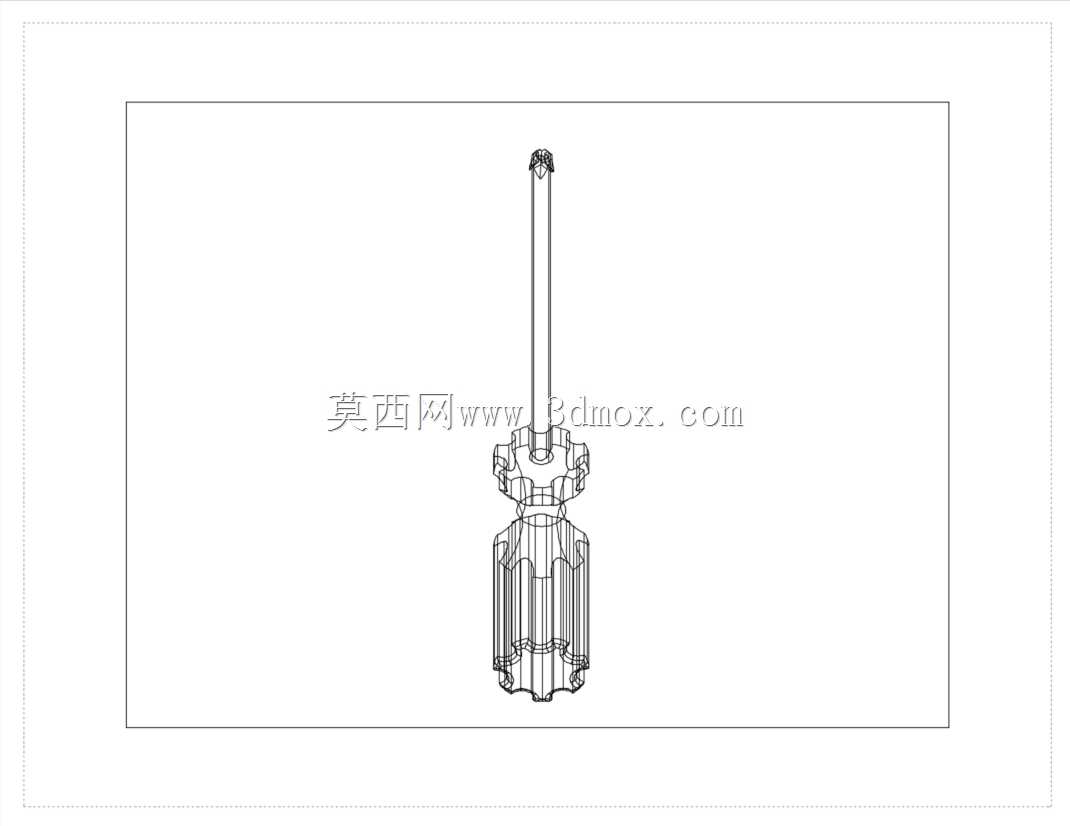

　　该螺丝刀模型以常见十字槽手动旋具为对象，重点表达杆身、批头与防滑手柄之间的装配关系，适合用于工具结构认知、装配示意、教学演示以及简易机构场景布置。模型整体采用细长杆加握持端的经典布局，工作端位于杆身前端，通过十字形楔面与螺钉槽口形成咬合；杆身承担扭矩传递，手柄则通过增大外径和表面凹凸纹理改善握持摩擦力。

　　从实际使用看，这类工具广泛出现在设备装配、维修、电工作业、家具安装、实验工装调整以及生产线旁辅助操作中。其核心作用不是承受大载荷冲击，而是在有限空间内稳定传递旋转力矩，完成螺钉的拧紧与拆卸。批头与螺钉槽的贴合精度直接影响打滑概率，因此前端十字轮廓需要保持清晰棱边，杆部同轴度也应控制在合理范围内，避免旋转时出现明显摆动。

　　设计上，杆身宜采用圆柱形截面，直径沿全长保持一致，既便于加工，也能在需要时穿过较深孔位或避让周围结构。前端工作段可略作收束，使十字楔面更容易导入螺钉槽。杆身与手柄连接处应形成可靠止转结构，常见方式包括扁位、多边形插接面或滚花压入段；若仅做外观模型，也需要在该区域保留直径变化或包覆特征，以体现受力传递路径。

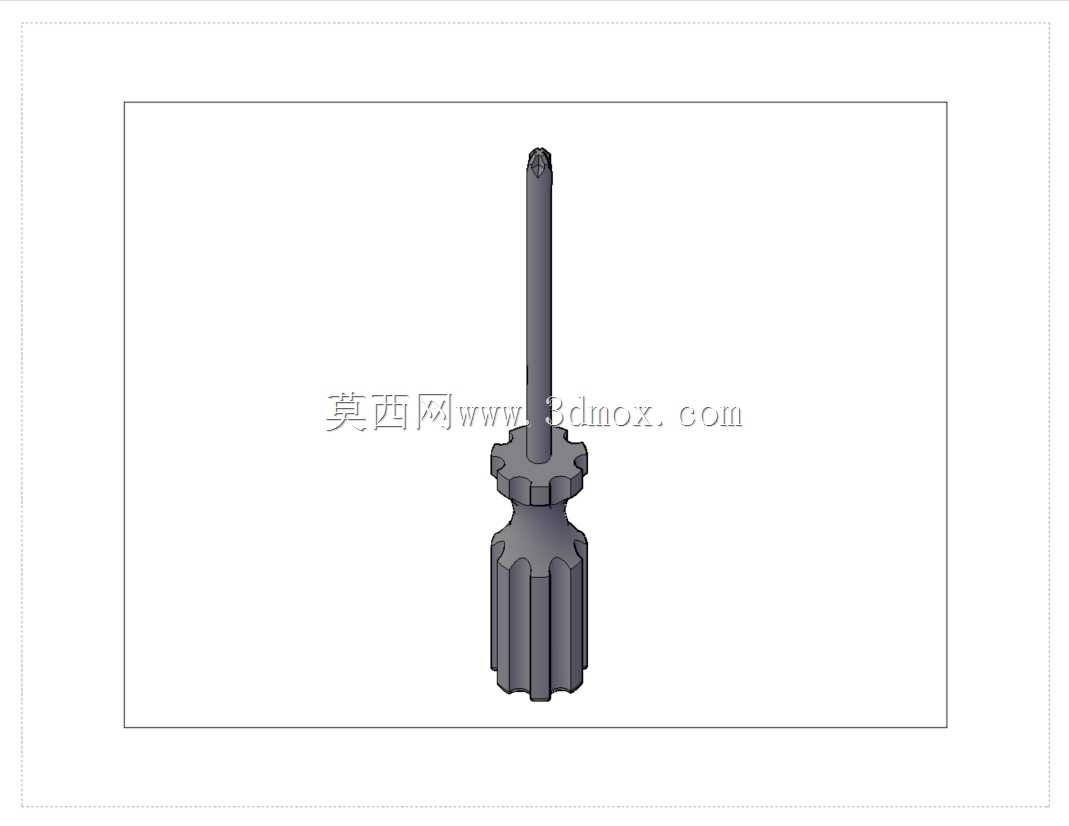

　　手柄部分是造型差异最明显的区域。模型中采用多段竖向筋条与周向凹凸轮廓，目的在于增加手指接触面积并形成防滑边界。手柄外径通常大于杆身数倍，使操作者能用较小握力获得足够扭矩；端面可做圆弧收边，避免长时间握持时产生局部压痕。手柄内部应预留与杆身配合的孔位，配合长度不宜过短，否则在侧向受力时容易出现根部松动。

　　外形边界方面，螺丝刀属于轴向细长件，占用空间主要沿长度方向展开。布置到工装台、工具挂板或维修场景时，应预留杆身前方的操作距离，以及手柄周围的手指回转空间。若模型用于机构干涉检查，需要重点关注批头尖端到手柄末端的总长度、手柄最大外径、杆身直径以及前端十字头宽度。竖直悬挂时，重心通常靠近手柄一侧；水平放置时，杆身细长段容易与相邻工具发生线接触，因此在工具架建模时应设置支撑点或插孔。

　　从工程表达角度，该模型不必追求制造级细节，但应把功能分区交代清楚：前端是咬合区，中段是传扭区，后端是握持区。线条上可通过杆身的连续圆柱面与手柄的分段筋条形成对比，使视觉重心落在操作端。若用于渲染，材质可区分为金属杆身与非金属手柄，但颜色仅用于识别不同部件，不应掩盖结构轮廓。

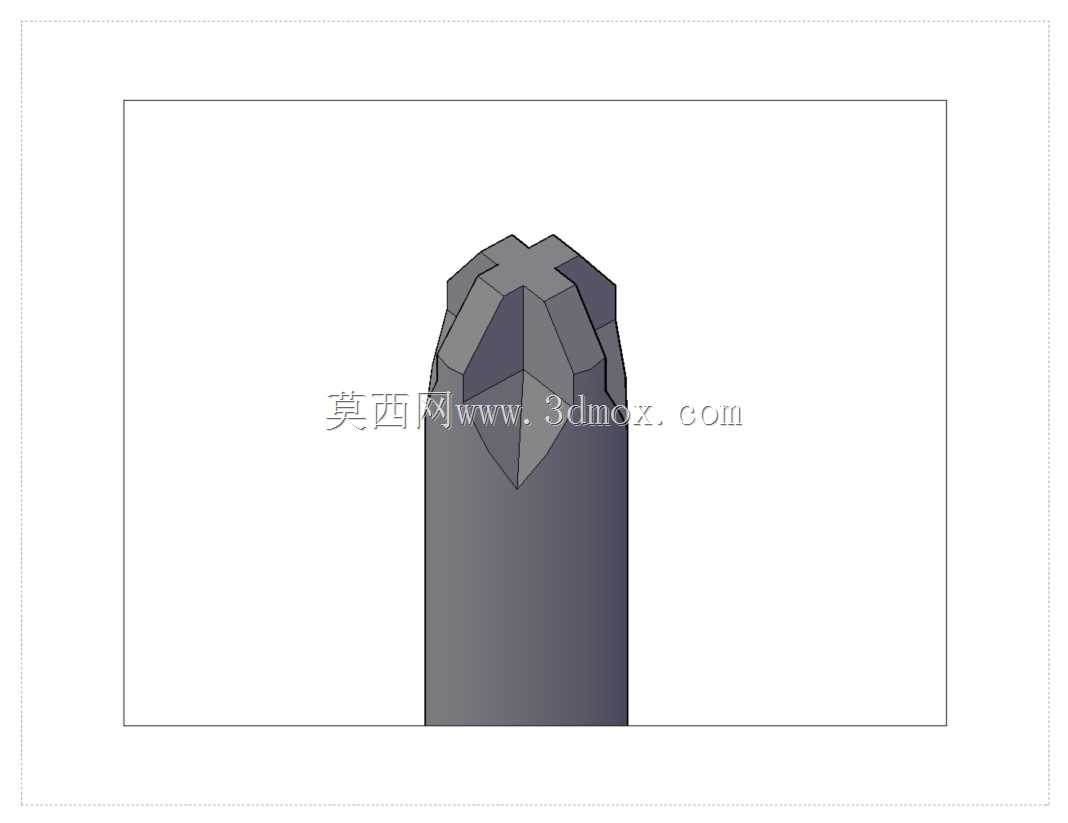

　　在三维建模过程中，可先建立中心轴线，再围绕轴线完成杆身回转体和批头切削特征；手柄适合用回转基础体叠加阵列筋条，随后对边缘进行圆角处理。十字批头应注意四个楔面的对称性，避免槽口方向偏移。装配关系上，杆身轴线与手柄轴线应重合，手柄端面到杆身连接段需保留足够嵌入深度。这样得到的模型结构简洁、识别度高，既能独立展示手动旋具的形态，也能作为维修工位、工具箱或装配场景中的基础五金元素使用。
