白炽照明灯泡结构造型三维建模

　　这个灯泡三维造型还原了常规螺口式白炽灯泡的完整结构，在工业照明配套、设备状态指示、教学演示场景中都能用到。不少老旧机床的操作面板照明、小型电控柜的舱内照明、实验台的局部照明都会采用这类小功率螺口灯泡，部分设备的电源指示灯、故障告警灯也会沿用同款灯头规格，建模时把这些实际装配场景的约束都考虑进去，能直接用于设备整机的照明部件装配校核。从实际用途来看，这类灯泡依靠电流加热灯丝至白炽状态发光，结构简单、成本低廉，不需要配套复杂的驱动电路，在对成本敏感、对电磁兼容要求高的工业设备里仍有应用，部分需要模拟负载的电气测试工位，也会用同规格灯泡作为直观的通电指示负载，避免直接短路测试带来的风险。模型完整呈现了玻璃泡壳、内部灯丝支架、导电引线、

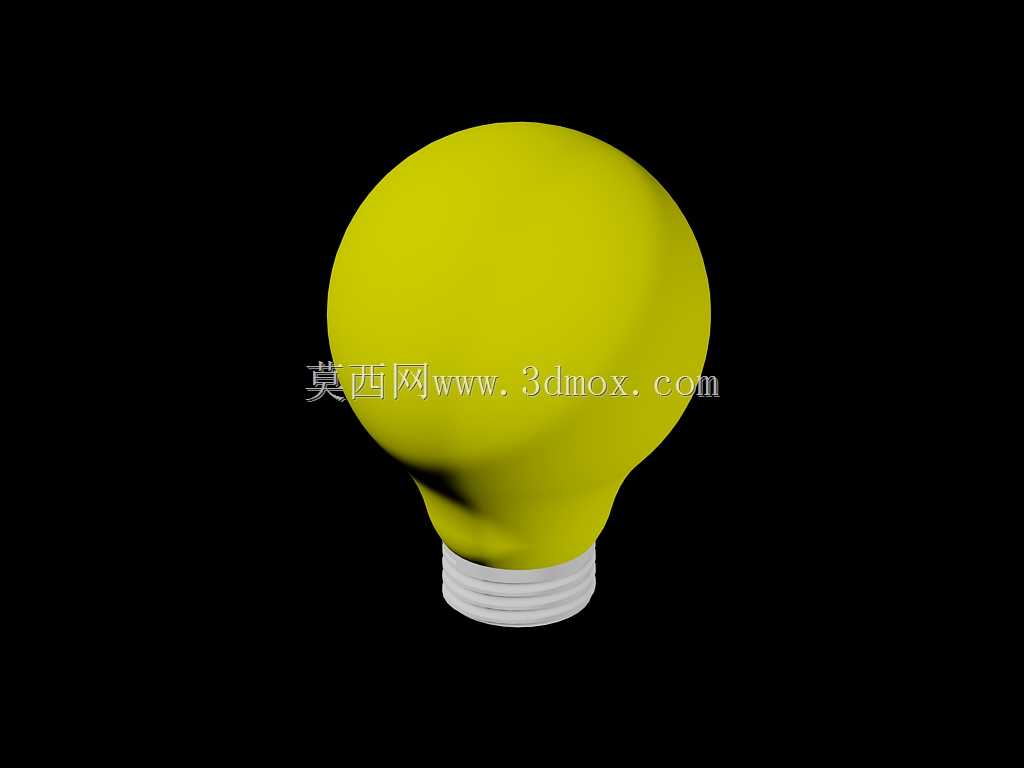

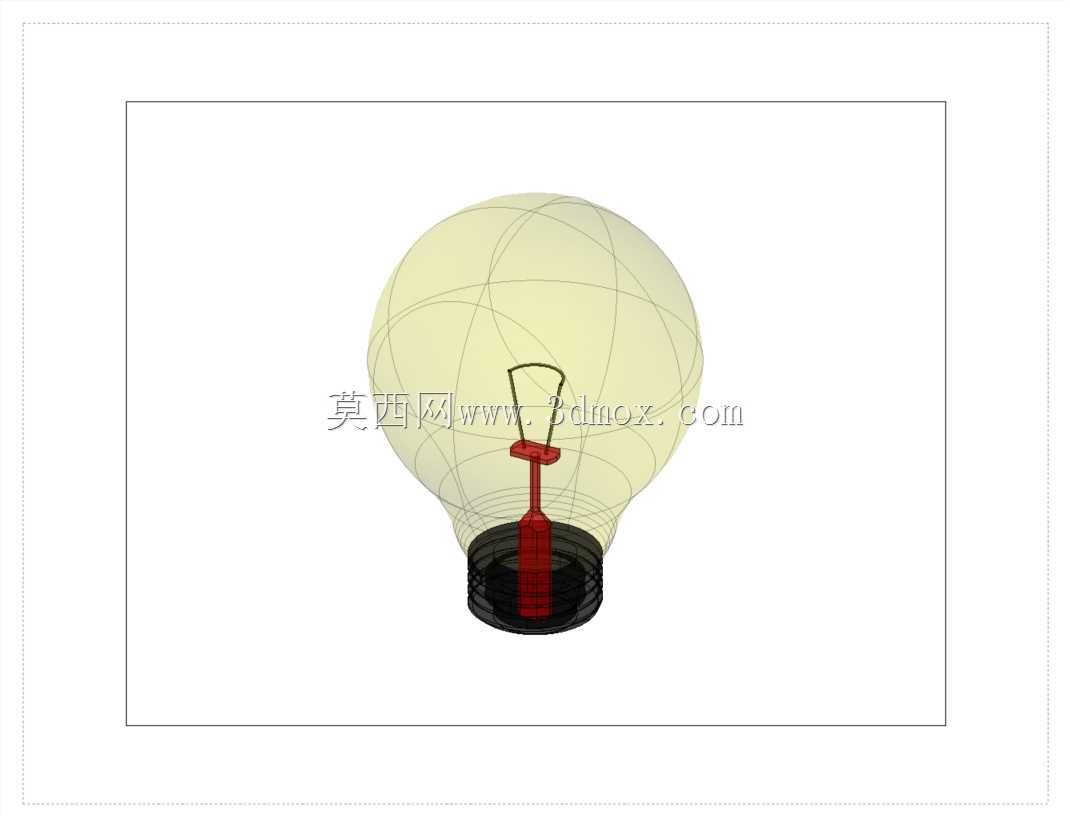

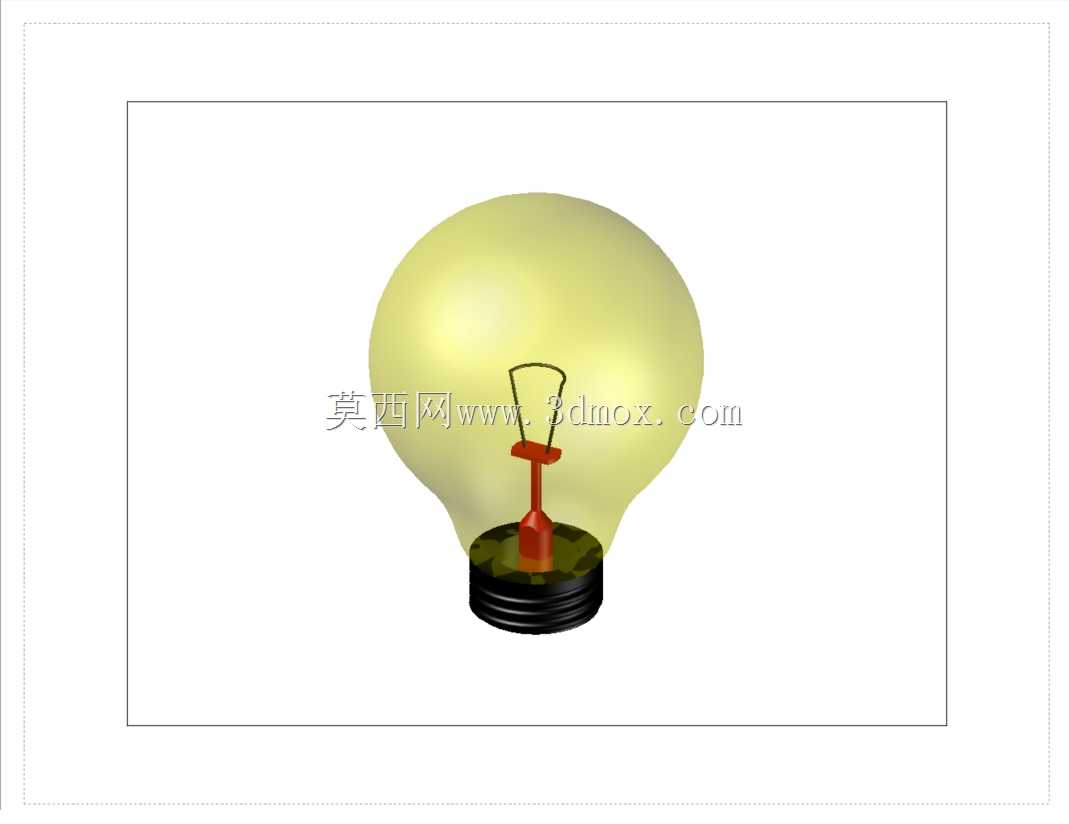

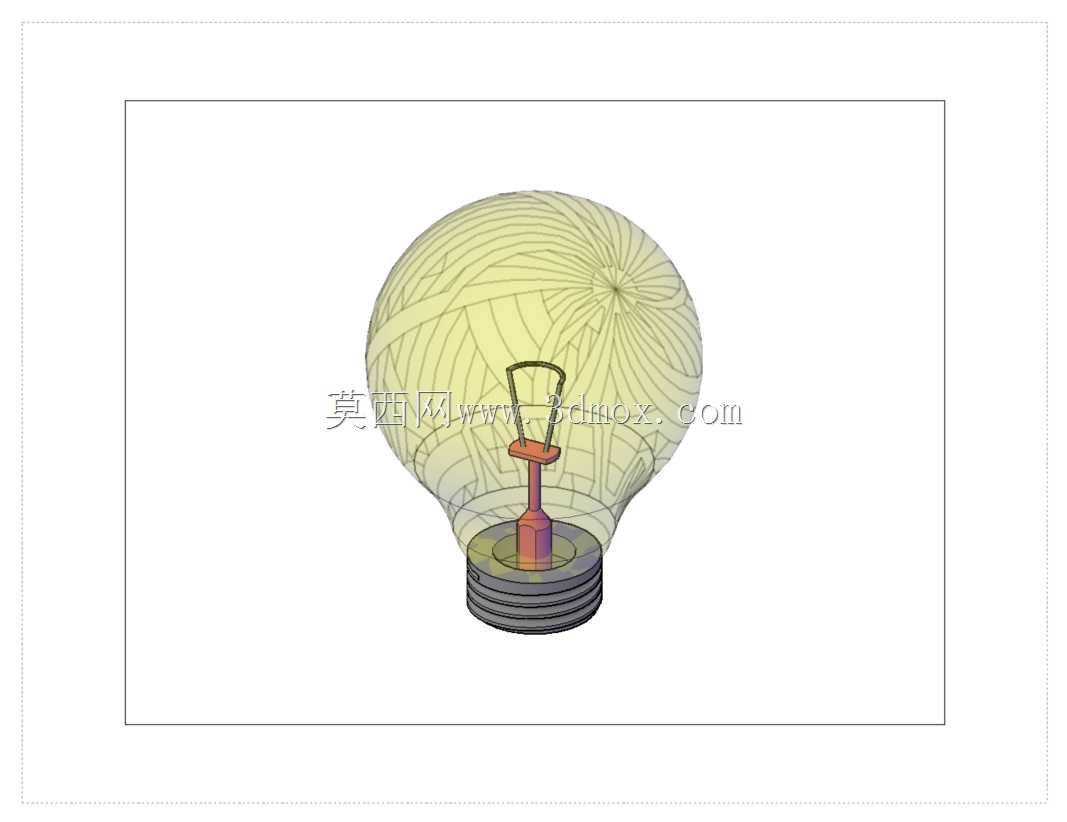

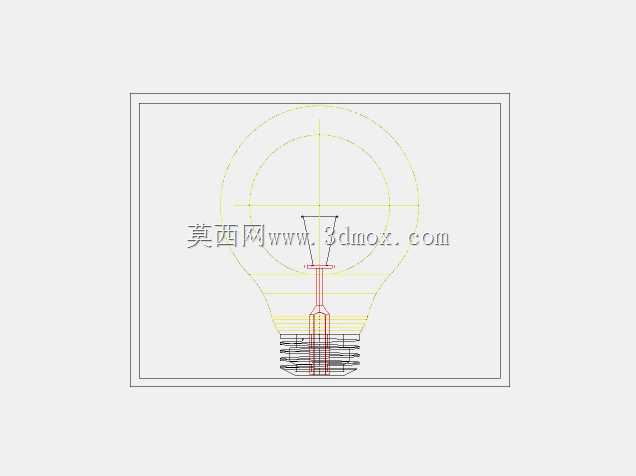

　　螺口金属灯头、底部绝缘触点几个核心部分，泡壳采用圆润的梨形曲面，过渡顺滑没有尖锐棱角，既符合玻璃吹制工艺的成型特性，也能在有限体积内给灯丝留出足够的散热空间，避免灯丝高温直接接触玻璃造成局部应力集中。设计思路上没有盲目追求复杂的参数化细节，而是优先保证各部件的装配关系准确：螺口灯头的螺纹段按照常用的E27灯头通用尺寸构建，螺纹牙型、螺距都贴合实际互换标准，灯头与玻璃泡壳的衔接处做了收口压合的结构示意，还原了生产中玻璃泡壳与金属灯头紧固密封的工艺形态；内部的两根导电引线从灯头底部触点和侧壁螺口分别引出，向上连接到灯丝两端，支架的位置居中固定，保证灯丝处于泡壳的光学中心区域，让光线向四周均匀发散。外形尺寸方面，

　　整体高度控制在常规家用灯泡的通用范围内，最大外径位于泡壳中部，螺口段的外径、长度都符合通用灯座的安装边界，装配到设备上时不需要额外修改灯座开孔尺寸，泡壳与灯头的同轴度做了约束，旋转拧入灯座时不会出现偏摆蹭壁的问题。建模过程中对玻璃泡壳做了薄壁结构的区分，能直观展示玻璃层的厚度分布，泡壳内部预留的空腔容积匹配小功率灯泡的充气空间，虽然没有做内部气体的仿真建模，但结构上已经给后续热分析留出了几何基础。灯丝部分采用细杆造型搭配两端的支撑勾，还原了钨丝灯丝的装配形态，支架的绝缘基座做了台阶定位，保证引线之间的绝缘距离满足低压电气间隙要求，不会在模型装配后出现两个导电部件距离过近的干涉提示。金属螺口的外表面做了连续的螺纹特征，

　　螺纹收尾处做了退刀结构，和实际灯头的加工形态一致，底部的绝缘玻璃触点突出于螺口端面，高度符合灯座的接触行程，拧入后能可靠压接灯座内部的弹性触点，侧壁螺口也能和灯座的金属螺纹充分接触导通。这个模型在设备设计阶段可以直接置入装配体，用来校核照明区域的光线覆盖范围，确认灯泡与周边设备外壳、走线、散热孔的安全距离，避免灯泡工作时的高温烘烤周边线缆或塑料件；在教学场景中，也可以用来拆解演示白炽灯泡的基本构造，讲解电流通路、发光原理、灯头互换标准这些基础内容，相比平面示意图更有空间立体感。不同功率的同规格灯泡整体外形差异很小，仅在灯丝粗细、泡壳厚度上有区别，这个基础模型可以通过修改几个核心参数快速衍生出不同功率的型号，不需要重新搭建整体曲面，能大幅提升同系列照明部件的建模效率。
