带保持架深沟球轴承结构设计

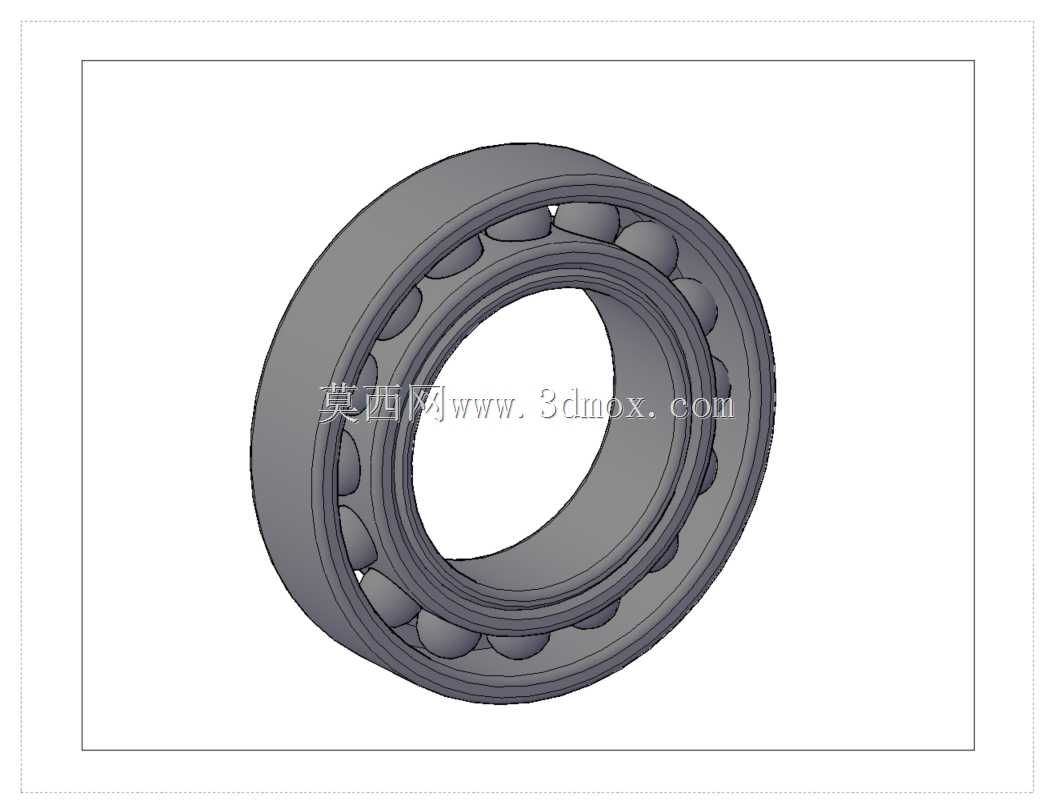

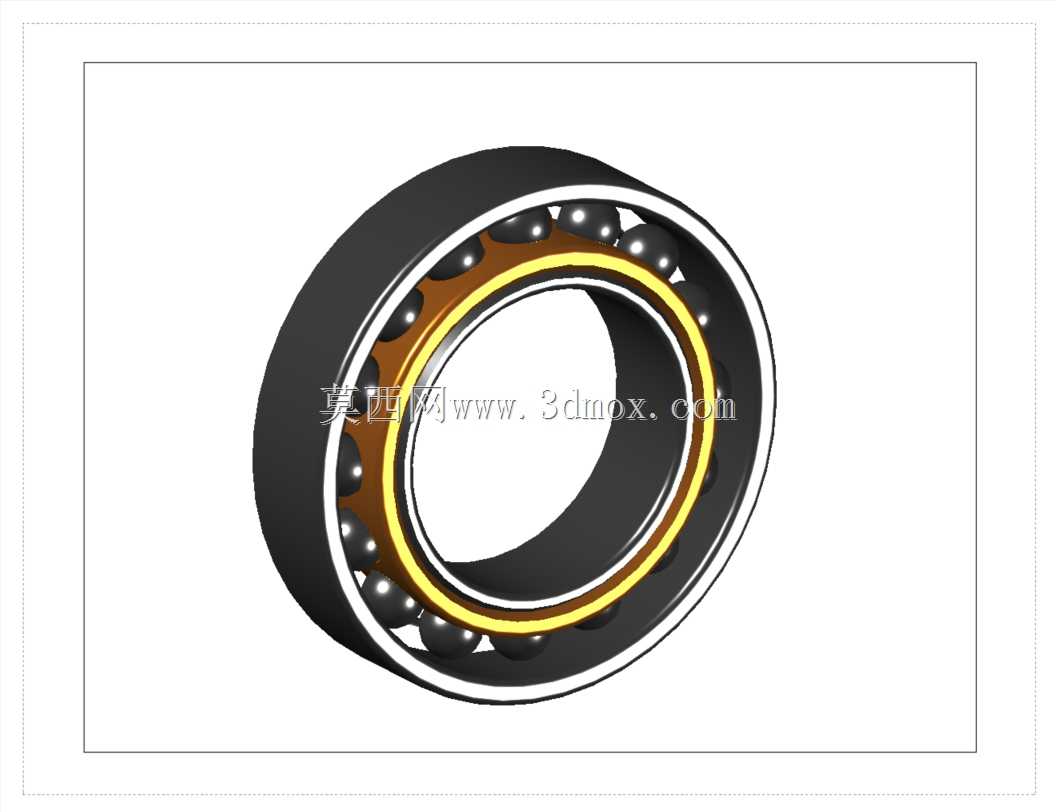

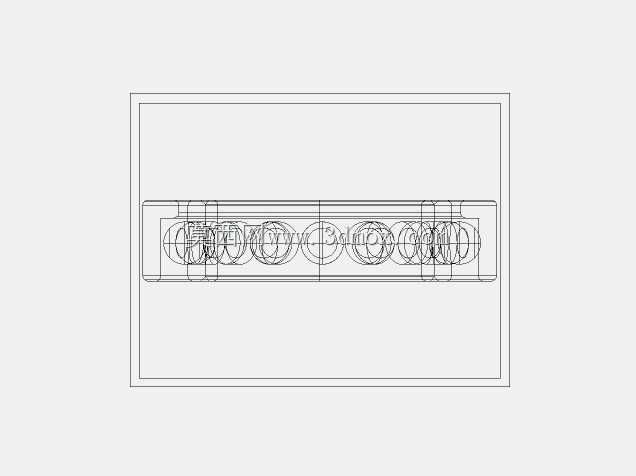

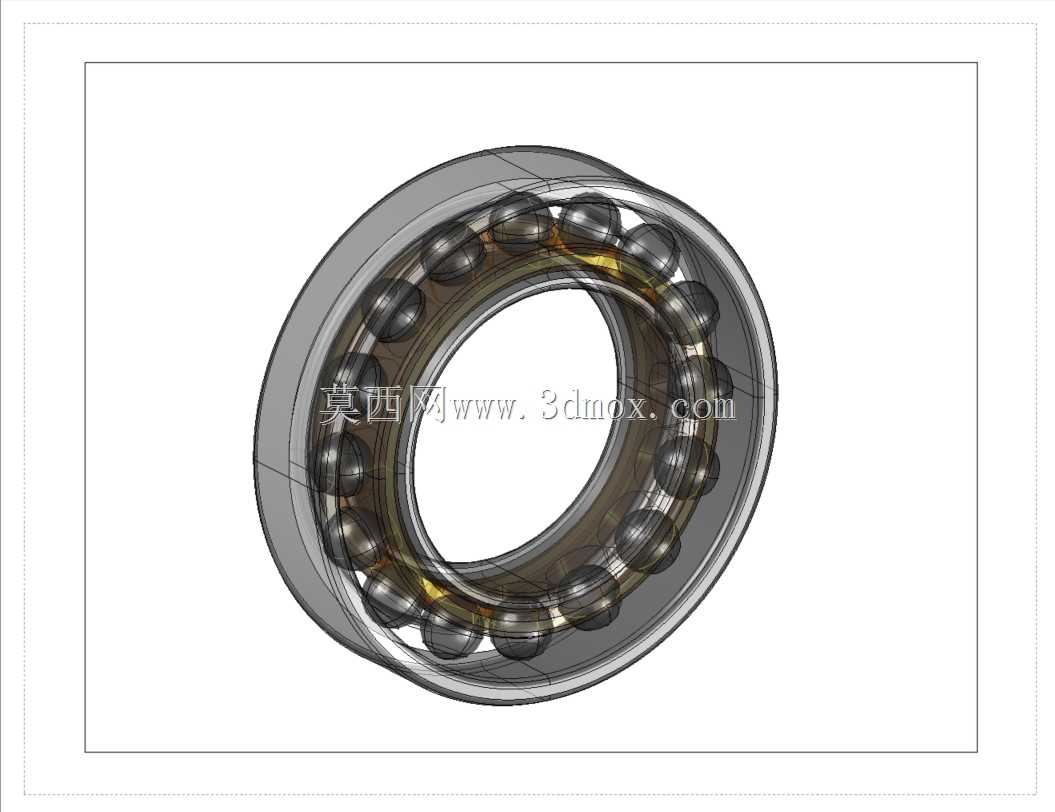

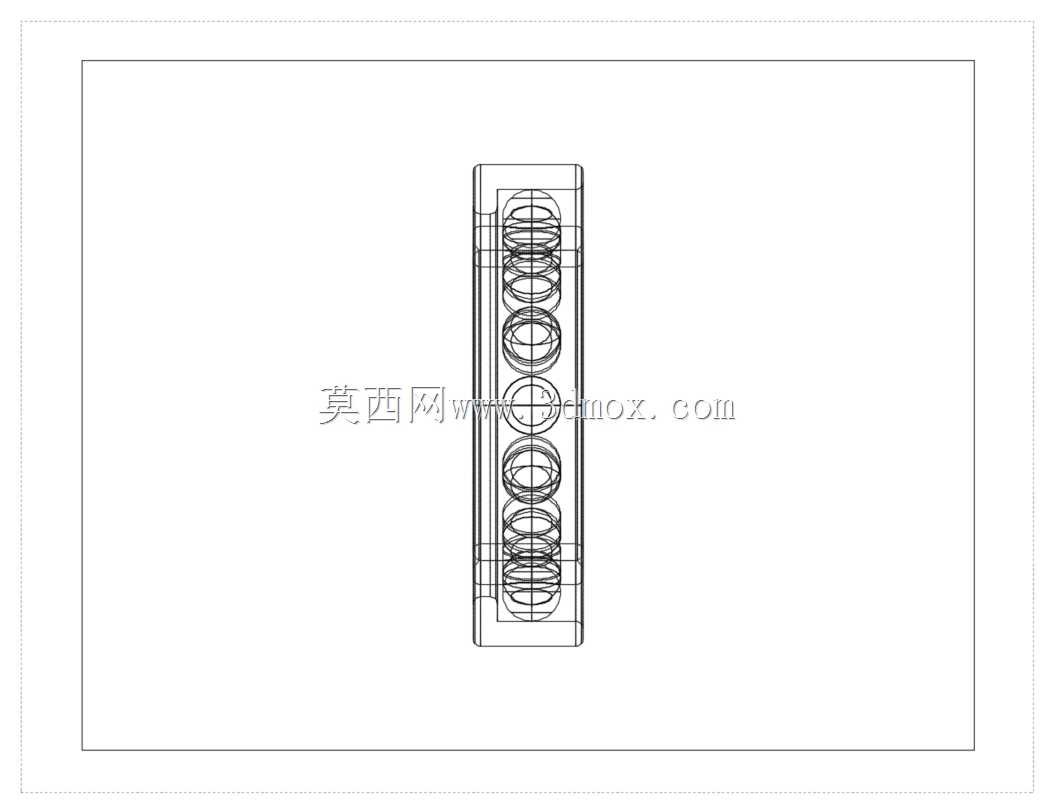

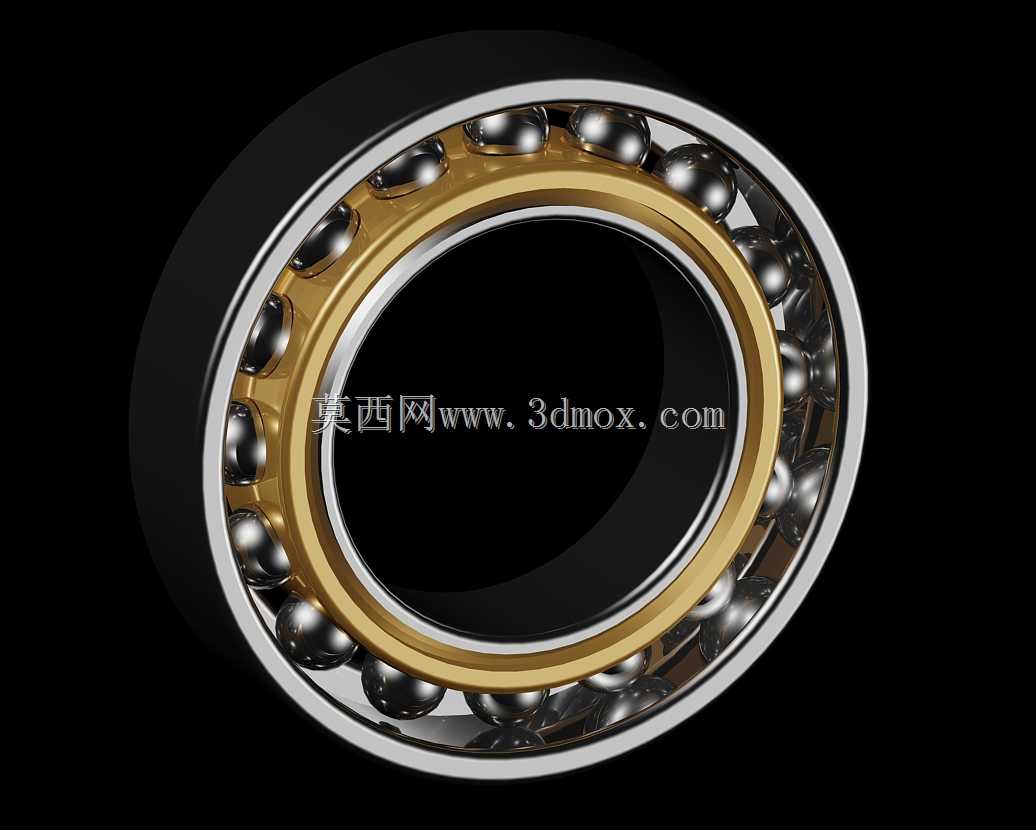

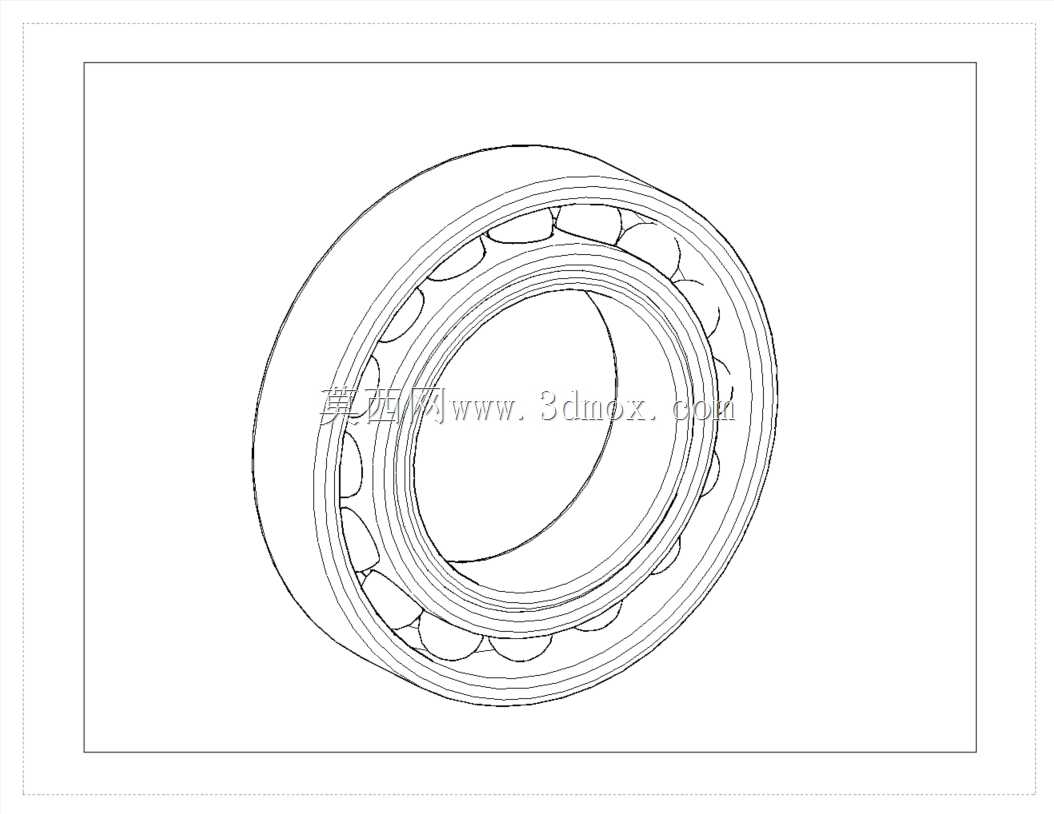

　　深沟球轴承是旋转机械中应用最广泛的支承元件之一，其核心作用是在轴与轴承座之间提供低摩擦的回转界面，同时承受径向载荷与一定程度的轴向载荷。该模型完整呈现了带实体保持架的深沟球轴承内部构造，包含内圈、外圈、滚动钢球与黄铜色保持架四个主要部分，各零件之间的装配关系清晰可见，适合用于机械原理演示、结构校核与装配训练。

　　从实际工程使用角度看，这类轴承常见于中小型电机、输送机辊筒、泵类、齿轮箱、家电主轴以及普通传动装置中。内圈通常随轴一起旋转，外圈安装在轴承座或机座孔内起固定支承作用；钢球沿内、外圈滚道滚动，将滑动摩擦转化为滚动摩擦，从而显著降低运转阻力与磨损。保持架的作用是均匀分隔各滚动体，避免钢球在运转过程中相互接触、碰撞或堆叠，同时引导钢球进入承载区，改善润滑条件并降低运转噪声。

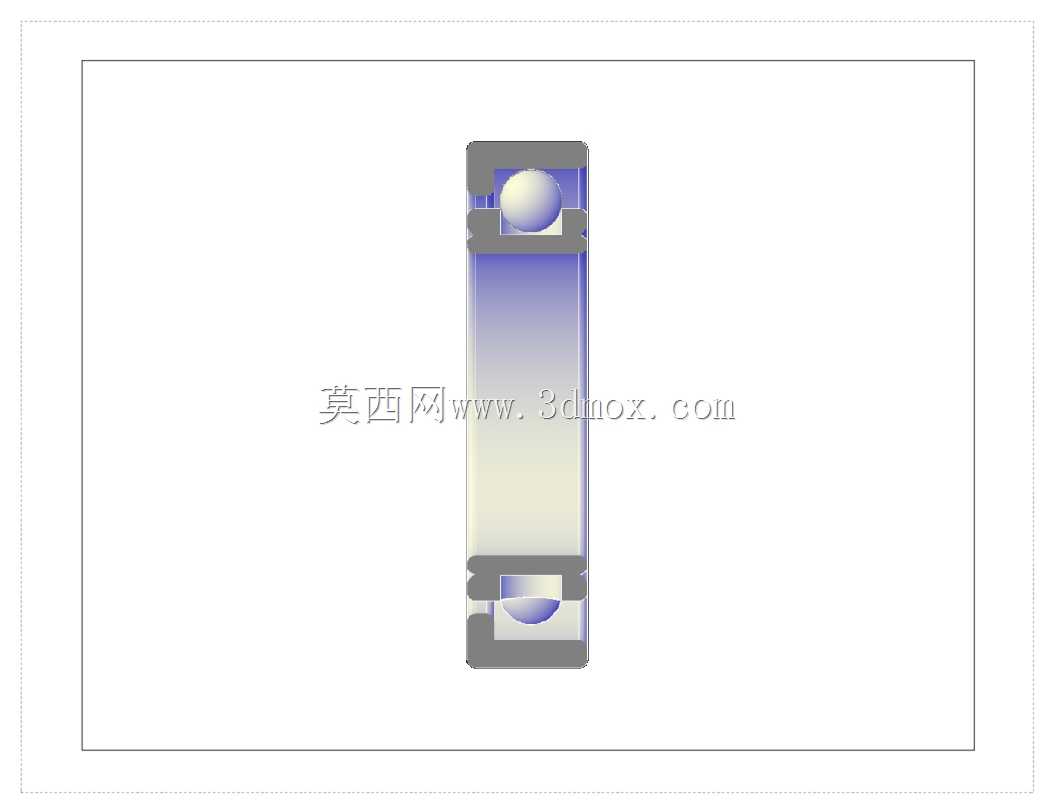

　　模型采用对称同心结构布置，内圈滚道、外圈滚道与钢球中心圆保持同轴，这是保证轴承平稳旋转的基本几何前提。深沟球轴承的滚道截面呈圆弧状，与钢球形成点接触或近似点接触配合，接触区域在受载后会产生微小弹性变形。设计时需要控制滚道曲率半径、沟道位置、钢球直径与球组节圆直径之间的匹配关系：曲率过大将导致接触应力升高，曲率过小则可能增加摩擦并影响装配；钢球数量与直径直接影响承载能力，而保持架兜孔形状又决定了钢球的活动间隙与运转稳定性。

　　从外形与安装边界看，轴承整体为环形回转体，主要安装尺寸包括内径、外径、宽度、内圈倒角、外圈倒角以及可能涉及的挡肩高度。内径与轴颈采用适当配合，外圈与座孔配合，配合松紧需根据载荷性质、转速、温度变化与装拆需求确定。轴肩和座孔挡肩不能过高，否则会妨碍拆卸工具进入；倒角尺寸则用于避免装配时锐边划伤配合面，并保证轴承能够贴合到位。对于无防尘盖、无密封圈的开式结构，模型所表现的内部滚道与保持架完全外露，实际使用中通常需要在轴承部位设置润滑脂或润滑油通道，并配合外部密封装置防止粉尘、水分和金属屑进入。

　　保持架设计是该模型的重点之一。实体保持架通过兜孔包裹钢球，使各滚动体沿周向均匀分布。在高速工况下，保持架不仅受钢球引导，还会受到离心力、惯性力和润滑介质阻力的作用，因此兜孔间隙、梁宽和材料选择都会影响动态性能。若间隙过小，钢球与保持架之间容易发热并产生附加摩擦；若间隙过大，则可能引起保持架颤动和噪声。模型中保持架位于钢球内侧并与内、外圈形成合理间隙，这种结构有利于观察滚动体被分隔的状态，也便于理解轴承在旋转时各元件的相对运动。

　　在三维建模过程中，这类零件通常先建立回转基体，再通过滚道成型、钢球阵列和保持架兜孔切除完成整体装配。内圈与外圈可通过草图旋转生成，滚道轮廓需要连续光滑，避免在接触区域出现尖角或折线段；钢球按节圆直径进行圆周阵列，阵列数量由球径和装配空间决定；保持架则需在环形基体上加工出与钢球数量一致的兜孔，并保证各兜孔位置度一致。装配时应先将内圈偏置，装入适量钢球后再均匀分布，随后扣入保持架，最后使内、外圈回到同轴位置。这种装配顺序与真实轴承的装拆逻辑较为接近。

　　需要强调的是，该结构模型主要用于表达几何形态与装配关系，并未引入额定动载荷、额定静载荷、极限转速、寿命修正、材料热处理、接触疲劳强度以及具体公差配合等工程选型参数。在真实设备设计中，轴承选型必须结合载荷方向与大小、转速范围、工作温度、润滑方式、安装空间、对中误差和预期寿命进行计算校核。若用于制造，还需补充套圈与钢球材料、硬度等级、滚道磨削要求、径向游隙、精度等级、旋转精度和清洁度等技术条件。

　　从应用边界看，开式深沟球轴承更适合清洁、润滑条件可控或已有外部密封的箱体内部环境；在多尘、潮湿或维护不便的场合，通常应选用带防尘盖或密封圈的版本。对于承受较大轴向力的轴系，还需校核接触角变化与挡边强度；当轴存在挠曲或对中不良时，过大的偏心会造成钢球载荷分布不均，进而引发早期剥落、噪声升高和温升异常。因此，在结构布置时应保证轴与座孔的同轴度、轴肩垂直度，并合理确定跨距与支承形式。

　　总体而言，该模型以清晰的剖切视角展示了深沟球轴承的内部组成与运动关系，能够帮助结构设计人员理解滚动轴承的承载路径、保持架功能以及安装配合边界。在教学、方案演示和三维建模练习中，它可以作为轴系设计的基础元件；在实际工程中，则应将其视为结构表达的参考，而非直接用于生产或选型的最终依据。
