青铜材质水泵离心式叶轮结构设计

　　该叶轮为离心泵核心水力做功部件，采用青铜材质建模呈现，整体为闭式后弯叶片结构，主要应用在中小型清水泵、给排水增压泵、暖通循环水泵以及小型船用泵的过流腔内部，直接决定泵组的扬程输出、流量区间与运行效率。从实际装配边界来看，这类叶轮需嵌套在泵体蜗壳腔室内，后侧轮毂端面与泵轴轴肩贴合，通过键连接传递扭矩，前端一般搭配叶轮螺母做轴向锁紧，外圆与蜗壳内壁之间保留均匀的径向间隙，间隙值通常控制在叶轮直径的千分之二到千分之五区间，既避免运转时叶片与泵壳刮擦，又能减少高压水回流带来的容积损失。

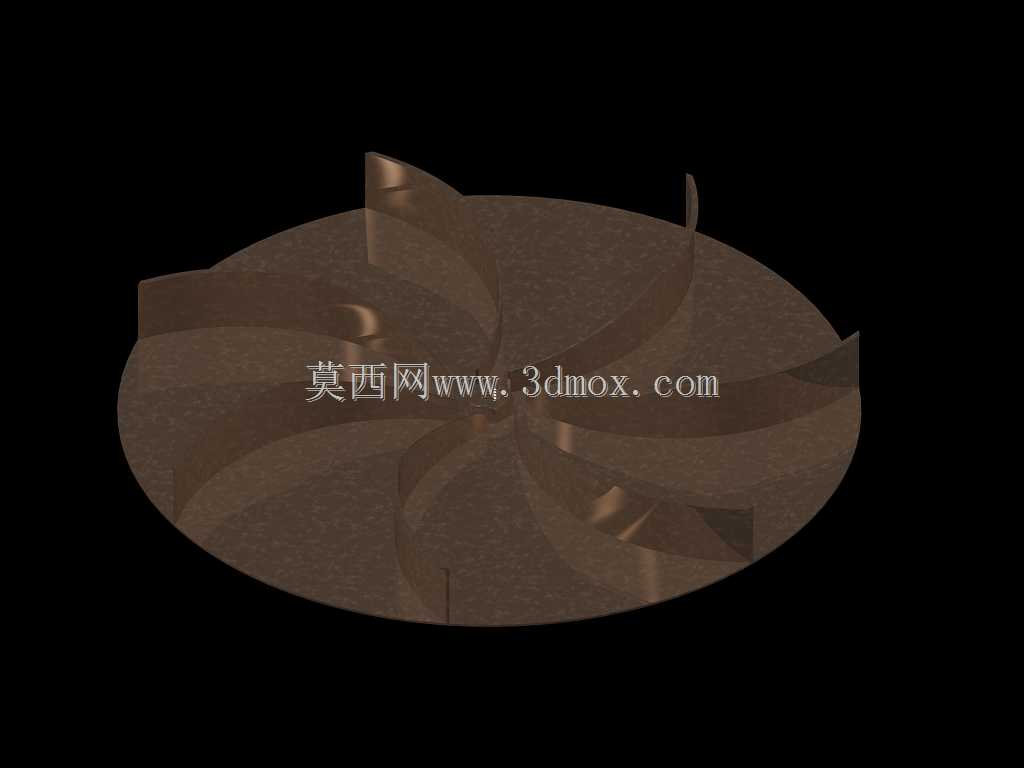

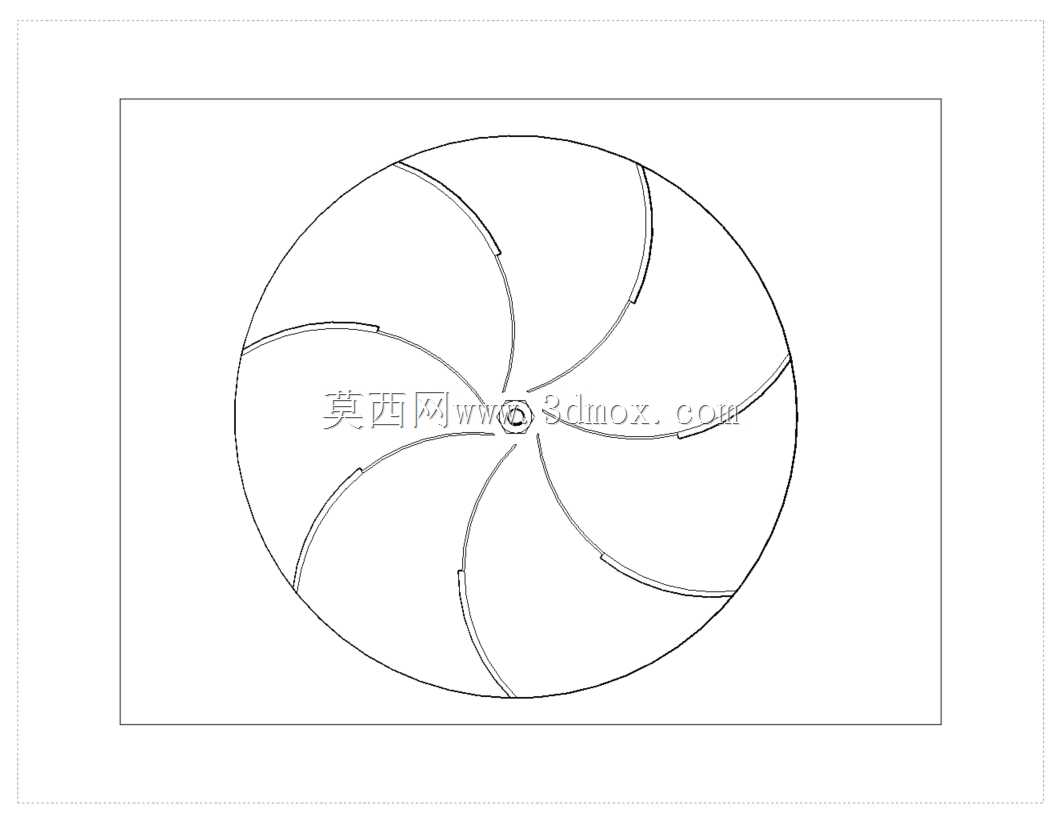

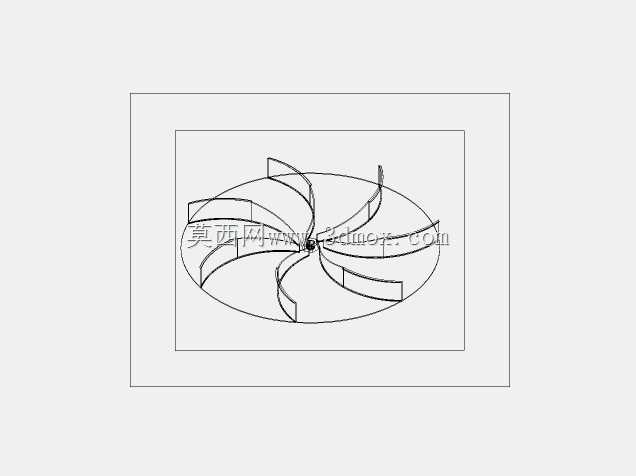

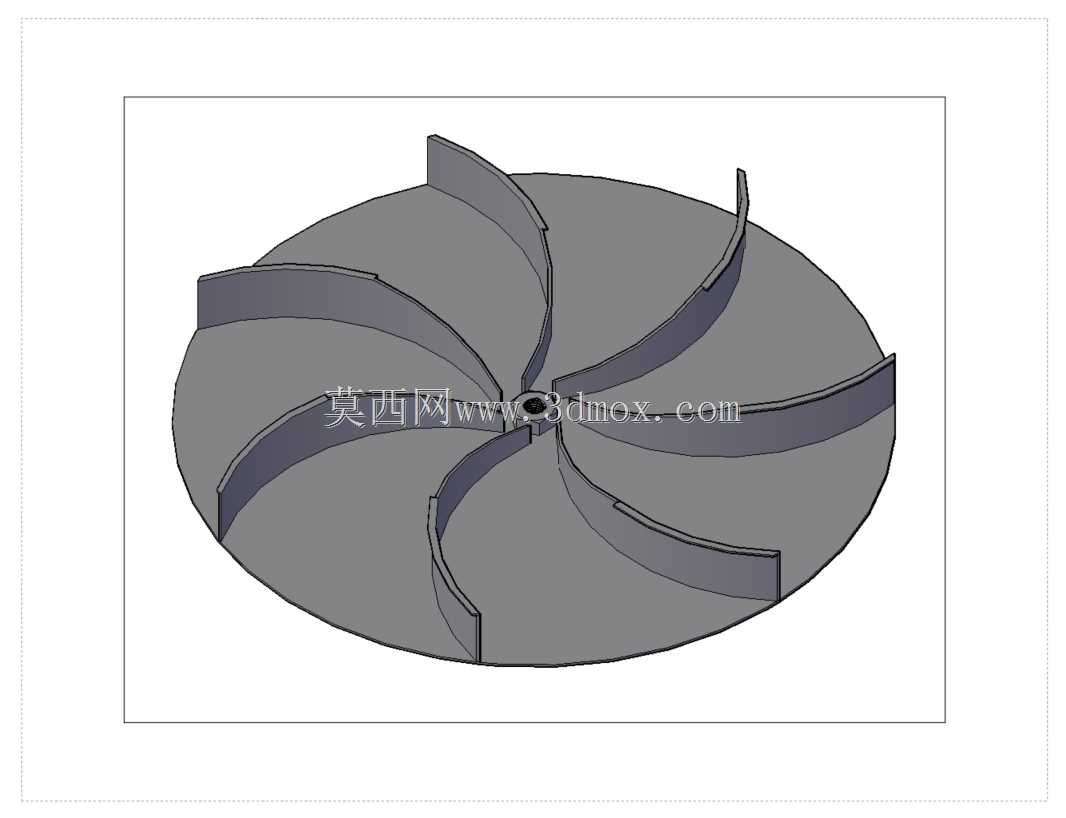

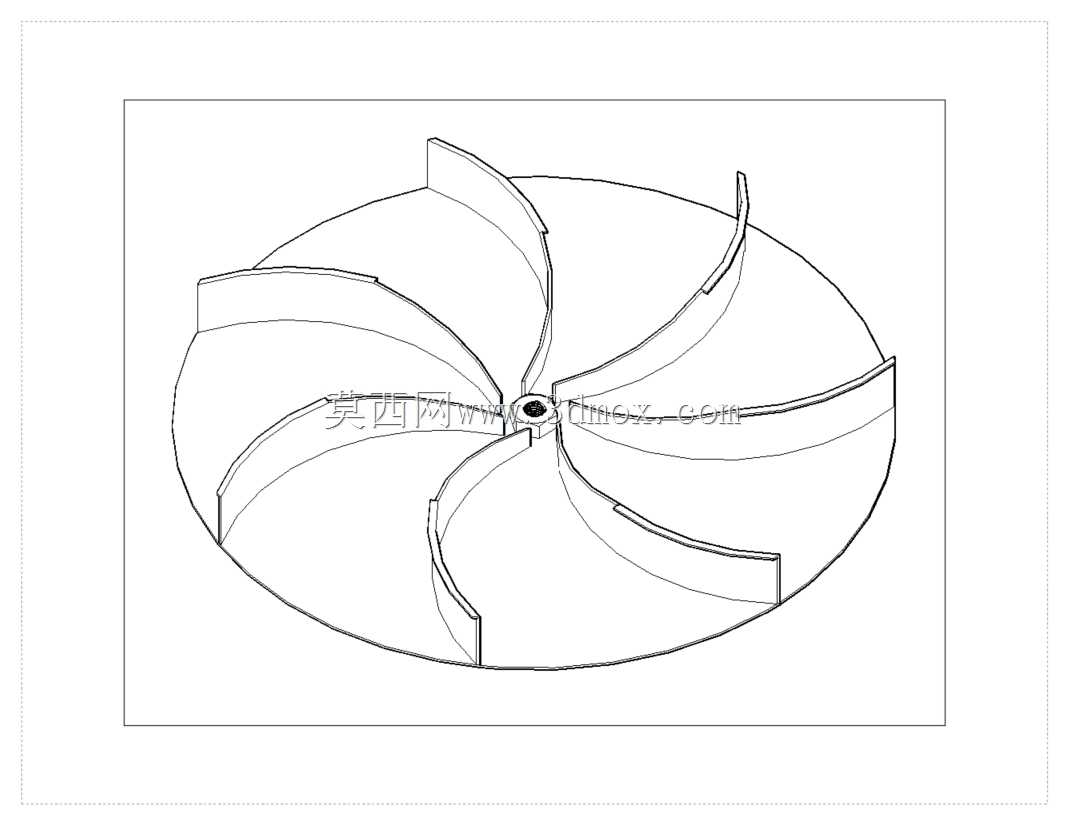

　　叶片采用后弯式扭曲造型，进水侧边缘顺着水流轴向进入的方向做顺滑导角，出水边沿轮盘径向均匀排布，这种设计能让水流从轴向进入叶轮后，平缓转向径向甩出，降低进水口的冲击损失与湍流脉动。建模过程中需重点把控叶片进出口安放角、包角以及流道过流断面的渐变规律：进口角需匹配泵设计工况下的水流相对速度方向，避免冲角过大引发叶面脱流；叶片包角覆盖足够流道长度，可约束水流在流道内的运动轨迹，减少二次流损失；前后盖板的型线从进水口到出水口逐步扩张，匹配水流在离心力作用下的流速变化，让压力能转换过程更平顺。青铜材质的选用在工程中主要针对有轻度耐腐蚀需求的工况，比如暖通循环水、轻度含盐供水场景，相比普通铸铁叶轮抗气蚀与耐锈蚀表现更好，长期运行后流道表面不易结垢，能长期维持水力效率。

　　结构设计上，前后轮盘厚度需兼顾强度与流道净空，轮毂内孔与泵轴采用过渡配合，键槽位置需做应力释放处理，避免高速旋转时键槽根部出现应力集中。做三维造型时，需先完成轴面流道投影绘制，再对每个轴面截线进行叶片型线的空间放样，通过曲面加厚生成叶片实体，最后与前后盖板、轮毂做布尔合并，所有流道交接位置都要做圆角过渡，消除直角死区，避免运行中杂质沉积或气蚀破损。这类叶轮的动平衡校验也需在结构设计阶段预留考量，去重位置一般选在后轮盘非过流面，避免破坏流道水力型线。实际选型匹配时，叶轮直径直接切割泵的性能曲线，外径车削会同步降低扬程与轴功率，设计阶段需通过调整叶片出口宽度与出口角来适配不同比转速的泵型，而流道表面的顺滑度直接影响泵的运行噪音与效率，建模阶段的曲面连续性需达到G2以上，才能为后续模具铸造或数控加工提供合格的数模基础。
