啮合式斜齿圆柱传动齿轮副结构

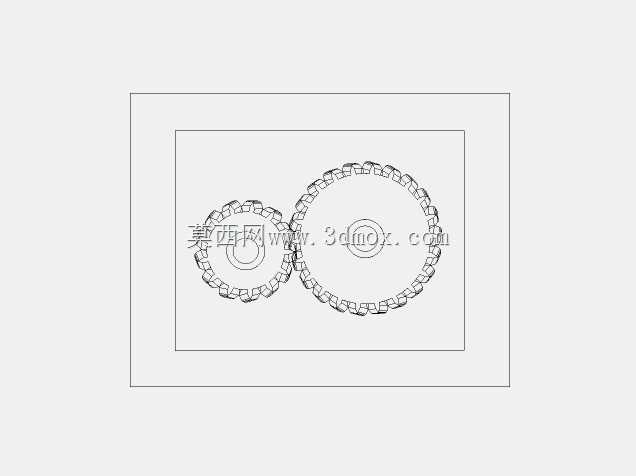

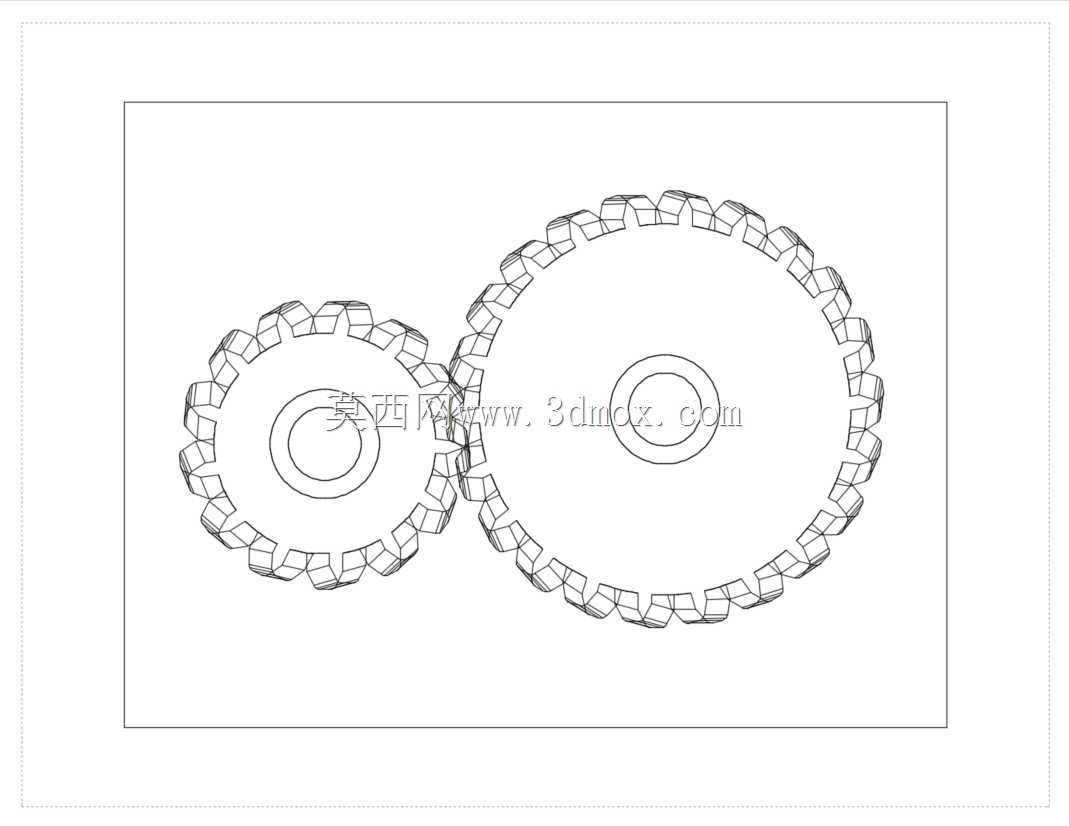

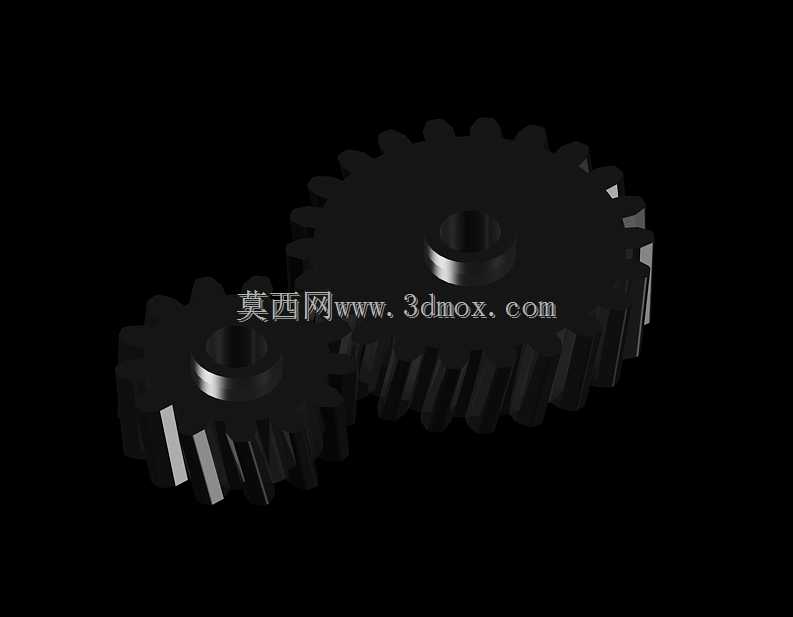

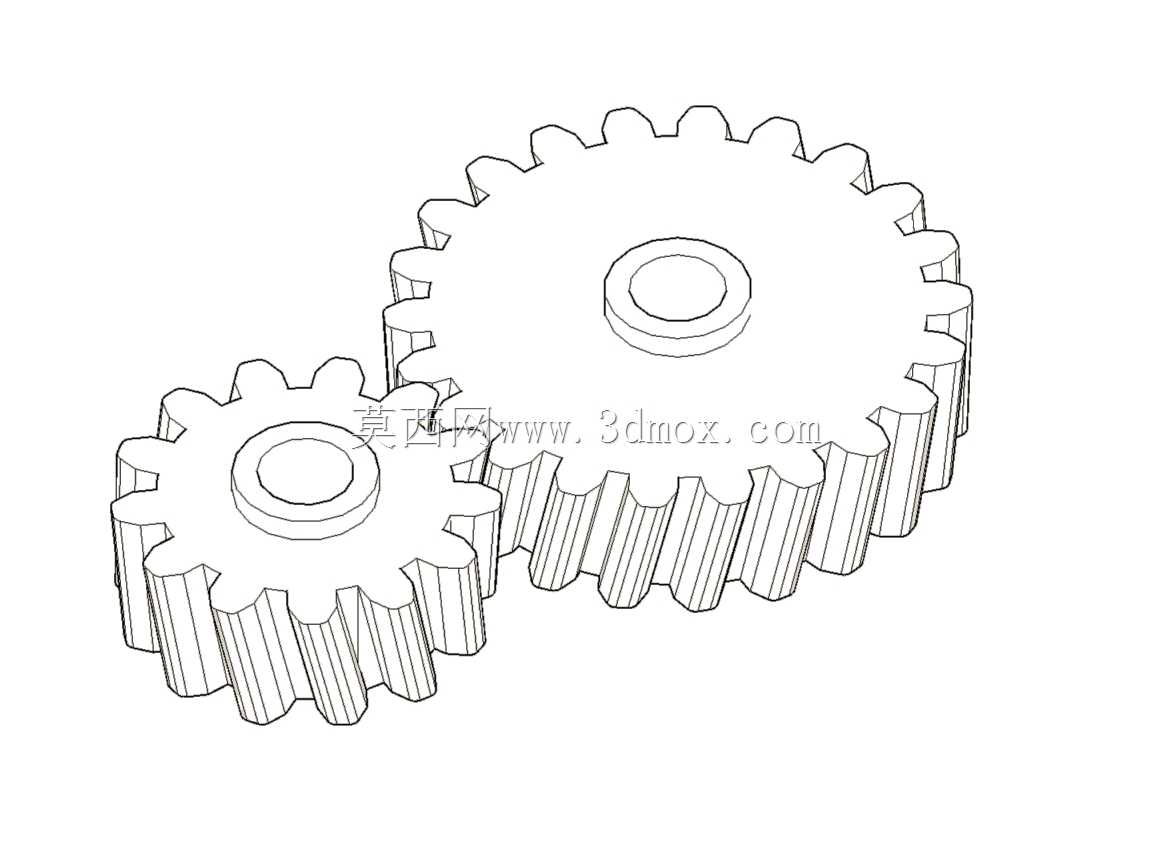

　　这套斜齿圆柱齿轮副的建模核心，是还原平行轴间动力传递的真实啮合状态，齿向采用螺旋升角设计，相比直齿圆柱齿轮，啮合过程中轮齿是逐步进入与退出接触的，不会出现整齿突然撞击的情况，在中高速传动工况下能有效降低冲击与运行噪音，同时多齿同时承载的特性也让单齿受力更小，可传递更大的额定扭矩。从实际设备应用来看，这类齿轮副大量出现在中小型减速箱、进给传动机构、轻工包装设备的动力端以及机床的主轴变速单元中，部分对传动平稳性要求较高的输送设备驱动端，也会选用斜齿结构替代直齿，来降低长期运行中的振动与齿面磨损。建模过程中首先要确定的是两轴的中心距边界，这是整套齿轮副能否装入既定箱体的核心尺寸，齿顶圆不能超出箱体内壁的预留间隙，

　　轮毂的轴向长度也要匹配轴承与轴套的安装位置，避免和端盖、密封件发生空间干涉。轮齿的螺旋方向需要成对反向配置，才能保证平行轴正常啮合，建模时齿面的渐开线轮廓要保证连续顺滑，齿根处做了合理的圆角过渡，这处细节直接对应实际加工中的应力集中问题——如果齿根圆角过小，淬火或者重载工况下很容易从齿根处萌生疲劳裂纹，最终导致断齿失效。齿轮中心的轴孔与键槽结构，是按照常规平键连接的形式构建的，装配时轴穿过孔后，通过平键传递扭矩，轮毂的外径要大于齿根圆直径，给轮齿提供足够的支撑刚性，避免受载后轮毂变形影响啮合精度。在布局整套传动结构时，还要考虑啮合区的润滑空间，齿轮副浸入油池的深度不能过深，否则会带来过大的搅油阻力，也不能过浅导致齿面润滑不足，

　　齿侧与箱壁之间要预留出润滑油的回流通道，保证运转时带起的润滑油可以顺利回到油池。这套模型的齿形参数匹配了常规通用减速单元的设计规范，没有采用特殊定制的非标齿制，不管是做传动方案的干涉校验，还是拆解学习斜齿轮的啮合原理，都能直观呈现轮齿从啮入到啮出的完整接触过程。很多初级工程师在设计斜齿轮时容易忽略轴向力的问题，斜齿啮合时会产生沿轴线方向的分力，这个力最终需要由配对的轴承来承受，所以在选型配套时，不能只计算径向载荷，还要把螺旋角对应的轴向力纳入轴承的寿命核算里，必要时可以采用人字齿结构抵消轴向力，但人字齿的加工与装配难度更高，中小载荷场景下普通斜齿搭配角接触轴承或者圆锥滚子轴承就足以满足使用需求。齿面的接触精度是决定传动寿命的关键，

　　建模时还原的齿向修形趋势，实际生产中对应热处理后的磨齿工序，用来补偿轴受载变形带来的齿向载荷偏载，避免轮齿仅在端部接触造成局部磨损过快。从安装边界来看，齿轮的轴向定位通常依靠轴肩与套筒，所以轮毂两端的端面要保证与轴孔垂直，否则锁紧后齿轮会出现偏摆，直接影响啮合侧隙的均匀性，严重时还会出现周期性的卡滞。这套齿轮副的结构没有多余的复杂特征，所有造型都服务于动力传递这个核心功能，齿坯的减重设计也控制在合理范围内，不会因为开孔过多削弱轮毂与轮辐的结构强度，完全符合通用机械传动件的设计逻辑。
