液压压缩机组装结构三维设计

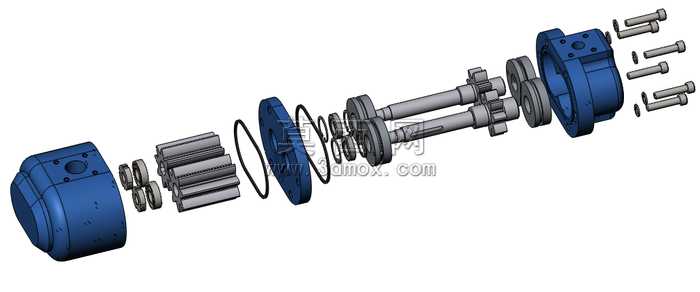

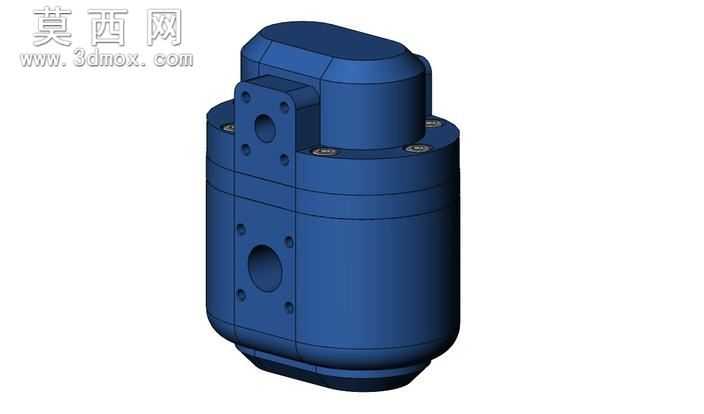

本模型采用三维参数化建模方式完成液压压缩机的全结构设计，完整还原了共生式液压马达与压缩单元的集成装配形态。建模过程中先对核心传动组件进行基准定位，依次完成双平行传动轴、啮合齿轮组、柱塞组件的特征绘制，对齿轮齿形采用渐开线参数化生成保证啮合精度，柱塞与缸体配合面预留合理装配间隙，还原实际工况下的运动余量。外壳部分分别构建前端泵体壳、中间隔板、后端压缩腔壳三个主体铸件，对壳体上的安装孔位、定位销孔、密封槽特征逐一还原，密封槽尺寸严格匹配配套O型密封圈的规格参数，保证虚拟装配下的密封结构合理性。紧固件部分按实际装配位置排布内六角螺栓，对螺栓的螺纹特征、头部沉孔结构做简化写实处理，既保证装配层级清晰，也控制整体模型的面数在合理范围。渲染阶段对不同部件赋予差异化材质：壳体铸件采用深蓝色哑光金属漆材质，表面添加细微铸造颗粒质感提升真实度；传动轴、齿轮、柱塞等运动部件赋予银灰色抛光钢材材质，金属粗糙度参数调整至0.2，还原机加工零件的表面光泽；密封圈采用黑色丁腈橡胶材质，添加轻微弹性质感；螺栓紧固件采用镀锌钢材质，表面带细微钝化层质感。整体爆炸视图的排布遵循实际拆装顺序，将各零件沿装配轴向依次展开，清晰展示内部组件的配合关系与装配逻辑。设计思路上围绕液压动力与压缩功能的集成需求，将液压泵单元与压缩单元同轴布置，缩短动力传递路径，减少额外传动部件带来的能量损耗，同时集成化的壳体设计减少了外部连接管路，提升整体结构的紧凑性，适合在空间受限的液压系统中作为动力压缩元件使用。模型各零件间保留了正确的装配约束关系，可直接用于装配干涉检查、运动仿真分析，也可作为液压系统集成设计的参考元件。
