三洋C-6RZ110H1A制冷压缩机结构模型

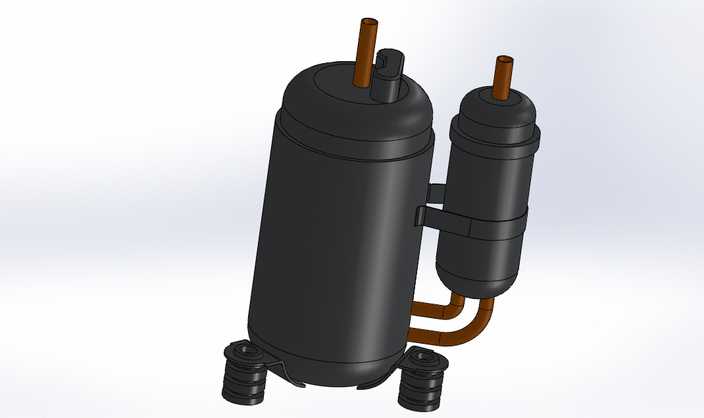

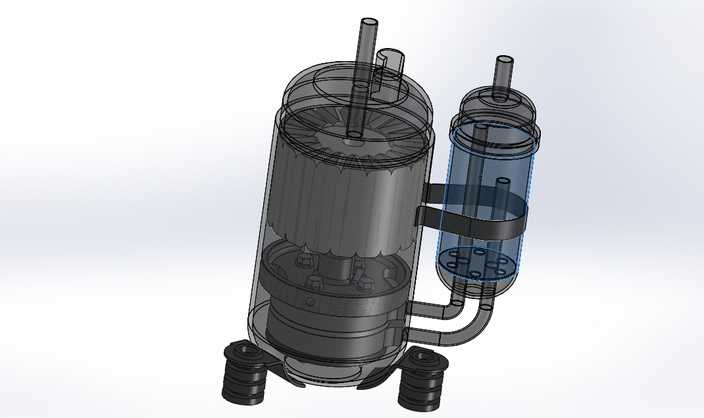

本模型为适配R410A冷媒的回转式双缸制冷压缩机三维结构模型，建模过程中严格遵循实物的尺寸比例与装配逻辑，完整还原了压缩机主体与外置储液气分的连接结构。建模阶段先对压缩机的核心腔体进行参数化绘制，依次构建壳体、内部压缩缸体、电机定子转子、曲轴传动结构、支撑减震脚座等部件，外置的气液分离器通过管路与主体压缩腔精准对接，绑带固定结构、进出气接口的位置均与实物保持一致。渲染环节采用半透明材质处理压缩机外壳与气分筒体，可清晰展示内部的压缩腔结构、电机排布、冷媒流道走向，金属部件赋予哑光金属质感，减震脚垫采用橡胶类哑光材质区分，管路部分做金属抛光质感处理，不同功能部件通过材质差异做清晰区分，方便观察内部构造。结构设计上完整呈现了双缸回转式压缩机的布局特点，主体压缩单元与气分单元并行排布，底部三个减震脚座呈三角分布保障安装稳定性，顶部的排气、吸气接口位置符合空调系统的管路对接逻辑，内部的滑片、缸体、曲轴等核心运动部件的相对位置完全符合该型号压缩机的实际结构，可用于制冷系统的结构教学、空调外机的装配模拟、压缩机工作原理的演示场景。建模过程中对各部件的装配间隙做了合理还原，绑带的固定结构、管路的弯折弧度均参考实物测绘数据制作，半透明的展示方式既保留了整机的外观完整性，又能清晰呈现内部核心的压缩与传动结构，无需拆解即可直观理解该型号压缩机的工作逻辑与部件组成，气分内部的过滤、分液结构也做了对应还原，完整呈现冷媒从气分进入压缩腔、压缩后从顶部接口排出的完整流道路径。
