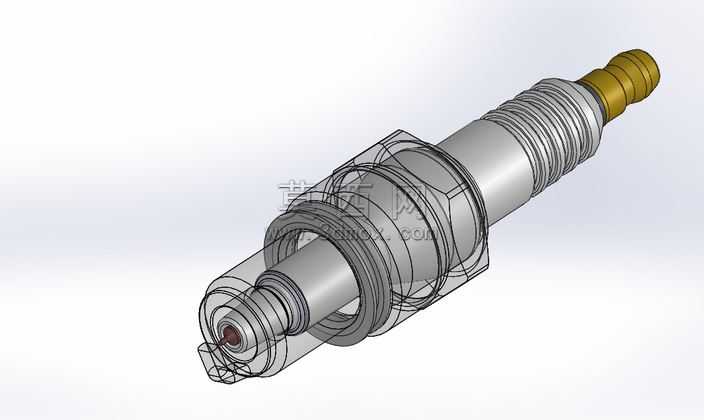

铱金中心电极A17DVRM型火花塞结构模型

本模型为A17DVRM型铱金火花塞的高精度三维结构模型，建模过程中严格遵循实物的尺寸比例与装配逻辑，采用自底向上的建模思路完成全零件构建。首先针对火花塞核心的中心电极部分，精准还原0.7mm直径铱金点火端头的细小结构，通过拉伸、旋转切除等特征命令构建电极的金属基体与端头焊接结构，保证点火端的尺寸精度符合产品设计参数。针对绝缘陶瓷部分，通过多段旋转凸台命令构建陶瓷体的阶梯轴外形，同时还原陶瓷表面的防滑棱纹与绝缘层厚度分布，在材质设置上为陶瓷体赋予高白度、低粗糙度的电瓷材质，添加轻微的半透明质感与表面釉面反光效果，还原真实陶瓷绝缘体的视觉特征。金属壳体部分通过旋转命令构建主体外轮廓后，采用螺旋扫描特征精准切削出壳体上的安装螺纹，还原螺纹的牙距、牙型参数，同时构建出壳体上的六角拧动台、密封垫圈安装槽等细节结构，为金属壳体赋予镀锌钢材的材质，添加轻微的金属磨砂质感与边角处的使用磨损痕迹，提升模型的真实感。顶部的接线螺杆与金属端头部分，还原了接线端的卡扣结构与密封橡胶圈的形态，橡胶圈部分赋予软质橡胶材质，添加适当的弹性形变视觉效果。模型同时提供实体显示与线框透明显示效果，可清晰展示内部电极、绝缘层、金属壳体的层叠装配关系，各零件间的配合间隙完全符合实际产品的装配公差要求，整体建模过程中对细小特征做了合理的优化，既保证了结构展示的完整性，也避免了过多冗余特征影响模型的通用性。渲染阶段采用柔和的工作室光源，通过多角度打光突出金属件的反光层次与陶瓷件的温润质感，阴影设置柔和自然，能够清晰展现火花塞各部分的结构轮廓与细节特征，可用于发动机点火系统结构展示、汽修教学演示、产品设计参考等场景。
