铱金火花塞AU17DVRM结构展示三维模型

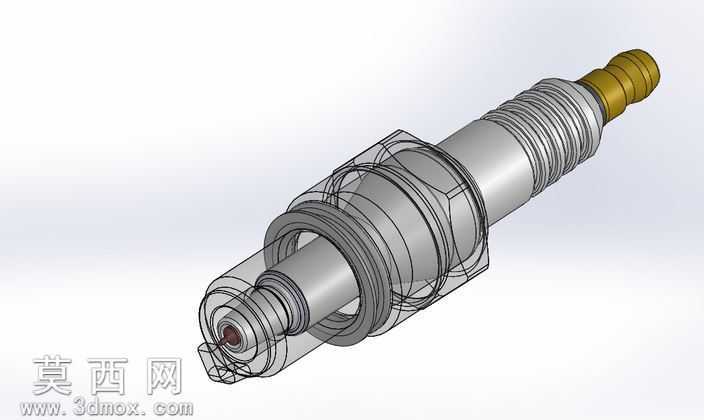

本模型为铱金火花塞AU17DVRM的高精度三维建模成果，建模过程严格遵循实物测绘尺寸与工业设计规范，完整还原了该型号火花塞的全部结构细节。建模阶段采用自底向上的装配体设计思路，首先拆分出接线螺母、陶瓷绝缘体、金属壳体、密封垫圈、中心电极、侧电极等独立零部件，针对每个零件的特征选择适配的建模命令：接线端的金属接头采用旋转凸台命令生成基础轮廓后，对表面防滑纹理进行阵列处理，还原接头的滚花结构；陶瓷绝缘体部分通过多段旋转特征构建出多级阶梯轴形态，对绝缘体外表面的棱边做圆角过渡处理，匹配实物陶瓷件的光滑弧面特征；金属壳体部分重点还原六角拧动段与螺纹安装段，螺纹特征采用标准螺旋线扫描生成，严格匹配16mm对边尺寸的扳手适配规格，壳体表面的密封槽、退刀槽等细小结构均做精细化还原，保证结构尺寸与实物完全一致；中心电极部分还原了0.7mm直径的铱金点火端头，对电极与绝缘体的配合间隙做精准装配约束，侧电极与壳体的焊接位置、弯折角度均参照实物参数设置，保证电极间隙符合点火性能要求。材质渲染阶段针对不同部件的物理属性做差异化材质配置：金属壳体与接线端采用镀铬金属材质，调整金属粗糙度与反射参数，还原金属件的哑光镀铬质感；陶瓷绝缘体采用高白度陶瓷材质，添加轻微的釉面反光效果，匹配陶瓷部件的绝缘层外观；铱金电极头采用高反射率的贵金属材质，突出铱金材质的金属光泽；密封垫圈采用铜质金属材质，还原铜垫的软金属色泽。模型同时提供实体与线框两种展示模式，线框模式下可清晰观察到各零件的内部装配关系与壁厚分布，实体模式下可直观呈现产品的外观形态与材质质感。整个建模过程严格控制特征公差，所有配合面均采用同轴心、重合等标准装配约束，保证模型可直接用于结构演示、装配教学、产品渲染展示等场景，完整还原了该款铱金火花塞的工业设计细节与结构特征。
