手动螺旋起重千斤顶结构设计模型

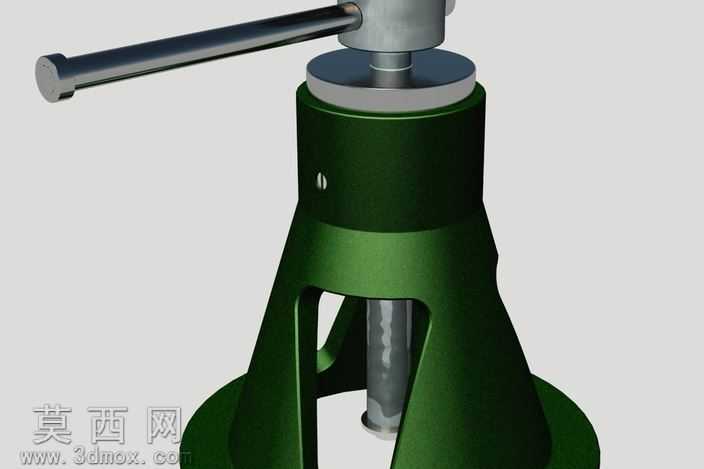

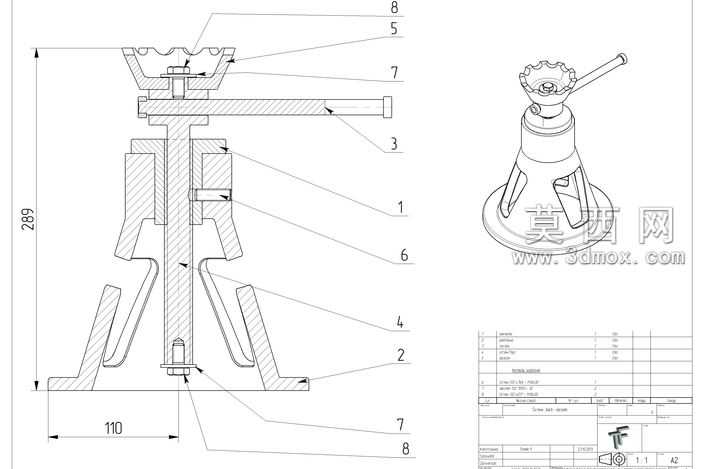

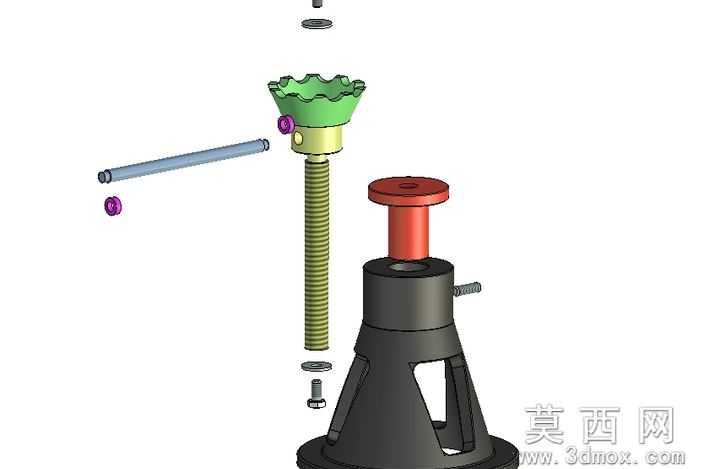

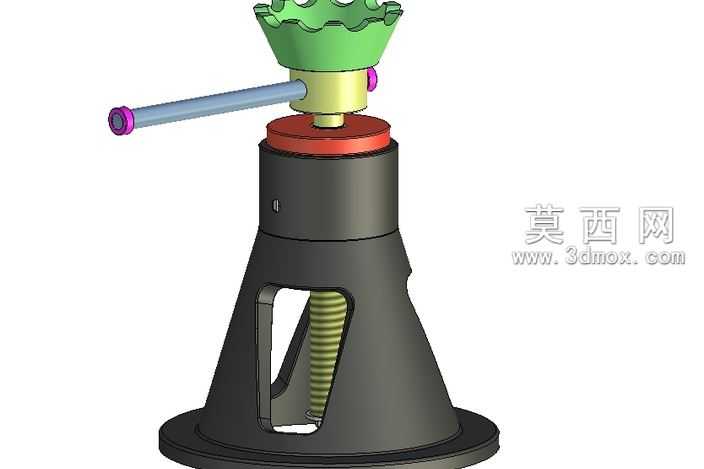

本模型为手动螺旋千斤顶的完整三维结构设计，建模过程严格遵循机械设计规范，对各组成部件进行了1:1比例的参数化还原。整体结构包含底座支撑组件、升降螺杆、螺母套、顶帽、摇柄、机架壳体等核心部件，建模时首先通过草图绘制各零件的截面轮廓，利用拉伸、旋转、扫描等基础特征完成主体结构搭建，再通过倒角、螺纹修饰、阵列等细节特征完善零件细节，确保各部件的装配公差符合实际加工要求。材质配置方面，针对不同部件的受力特性进行区分：底座与机架采用铸钢材质，表面设置粗糙磨砂质感以提升放置稳定性，螺杆与螺母采用高强度合金结构钢，表面做镀锌防锈处理，顶帽与摇柄采用45号钢材质，受力接触面做硬化处理模拟实际耐磨性能。结构设计上采用梯形螺纹传动方案，相比普通三角螺纹具备更高的传动效率与承重能力，自锁性能可靠，可在顶升后保持支撑状态无需额外锁止结构；底座采用三爪式支撑结构，在保证支撑稳定性的同时减轻整体重量，摇柄采用加长力臂设计，降低手动操作时的输入力矩，顶帽表面设置防滑齿结构，避免顶升重物时出现滑脱风险。装配过程严格按照实际装配顺序进行约束，螺杆与螺母之间添加螺旋副配合，摇柄与转轴添加旋转副配合，可模拟实际摇动摇柄实现螺杆升降的完整运动过程，各部件之间无干涉问题，可直接用于工程图纸导出、运动仿真分析、3D打印验证等场景，整体设计兼顾实用性与工艺性，充分体现了手动螺旋起重设备的结构特点与设计逻辑。
